描述
产品详情

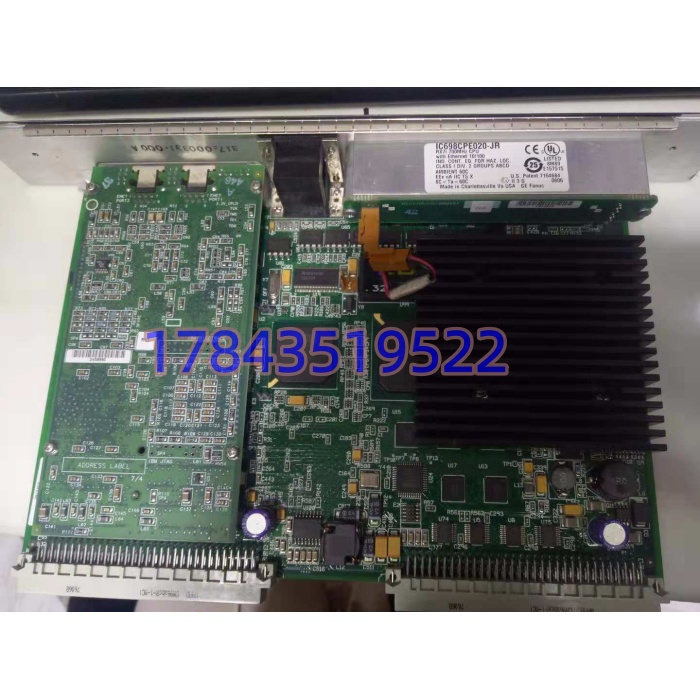

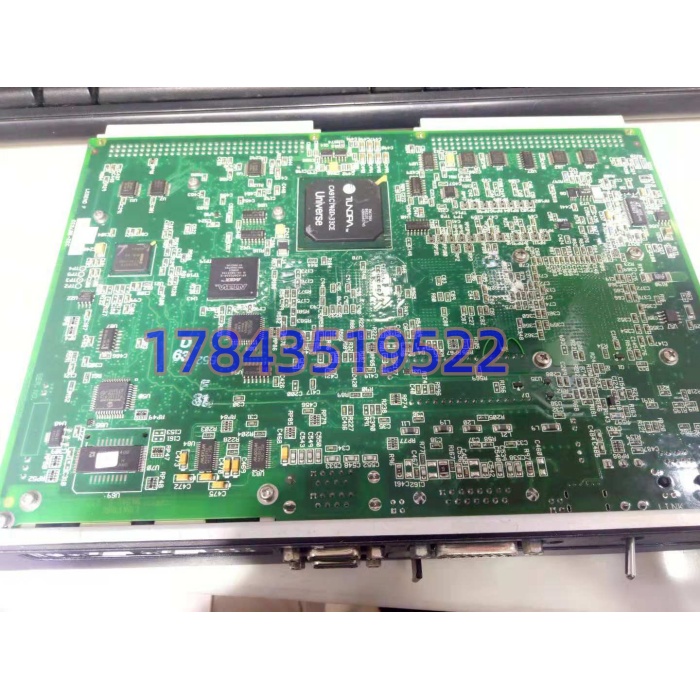

· 型号：IC698CPE020-JR
· 品牌：GE Fanuc（现 Emerson Automation，PACSystems 产品线）
· 系列：PACSystems RX7i
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器 | Intel Pentium III 700 MHz，带浮点单元 |
| 布尔性能 | 0.14 ms / 1000 触点（典型），0.28 ms / 1000 触点（最大） |
| 程序存储 | 10 MB 非易失性 Flash（存项目、符号、组态） |
| 数据存储 | 10 MB 带电池备份 SRAM（运行时变量、强制表、中间结果） |
| 以太网口 | 2×10/100Base-TX，RJ45，SRTP、Modbus TCP、EGD、SNP 协议栈 |
| 串口 | 3 个：RS-232/422/485 可配置（Port 1 前面板 DB9，Port 2/3 背板或前面板扩展） |
| 背板总线 | VME64（RX7i 专用，非 PCI、非 90-30 背板） |
| I/O 容量 | 最大 512 个程序块，支持本地 VME I/O + 远程 Genius/Profibus/以太网 I/O |
| 冗余支持 | 配 IC698RMX016/032 冗余内存交换模块 + 双机架，切换 ≤50 ms |
| 供电 | 由 RX7i 机架背板 5 V 和 3.3 V 提供，典型功耗约 15-18 W（以机架 PSU 余量核算） |
| 电池 | 板载 3.3 V CMOS 锂电池（BR2/3A 或 CR2032 类，需核对原厂手册），保 SRAM 与 RTC |
| 状态指示 | OK / RUN / I/O ENA / BAT / ETH1/2 活动 LED |
| 环境 | 0~60℃运行，IP20 柜内，Class I Div 2 |
| 生命周期 | 随 RX7i 平台停产转入备件链；官方接续为 IC698CPE030/040（1 GHz/1.8 GHz），CPE020-JR 市面以库存/拆机为主 |
| 认证 | -JR 后缀 = Japan Region 安规（METI/JATE 等），电气与 -US/-EU 功能一致 |
产品介绍
IC698CPE020-JR 是 RX7i 时代的中高端 CPU，700 MHz Pentium III 在 2005-2015 年的核电辅助、石化 MES 层、高速包装线里绰绰有余。它和 RX3i（IC695 系）不是一代东西——RX7i 走 VME64 背板，槽位带宽和中断响应比 PCI 的 RX3i 高一截，适合 I/O 密集、中断频繁的重型过程控制。和 CPE010（300 MHz）比，它把浮点性能和以太网吞吐拉满，跑复杂 PID+顺序+通讯的联合控制不喘气；和后续 CPE030（1 GHz）比，它内存只有 10+10 MB，大项目（几百个 UDT、上万 I/O 标签）会爆 RAM，但胜在固件和老 PME 版本（v5.x~v7.x）兼容性极稳，老工程升不动 PME 的项目换它最安全。
在现场它解决的是”RX7i 老架不敢动固件”的备件问题。很多核电辅助、炼油厂 MES、轮胎硫化线，RX7i 机架跑了十几年，PME 工程站版本锁死，升 CPE030 要升 PME、升固件、重编译，停机窗口批不下来。换 CPE020-JR 同型号同固件，插上去 Flash 里项目还在（前提是电池没漏），SRAM 丢不丢看电池状态，是最低风险路径。和 90-30/Genius 老架构比，它有双以太网口，不用再加 SRTP 通讯卡就能直连上位机，但 VME 背板不认 RX3i 的 IC695 模块，混插会烧背板。
应用场景与行业案例
我在现场遇到过最误事的就是”电池漏液腐蚀 SRAM 插座”：业主 RX7i 架五年没换电池，CPE020-JR 板载锂电漏液蚀掉 SRAM 边沿走线，上电 OK 灯闪但 Flash 里项目读不出，PME 连上去报”Memory Corrupt”，被迫从纸质 IO 表重敲逻辑，停工三天。
典型场景：
- 核电辅助系统（设备冷却水、重要厂用水）：RX7i 双机热备（CPE020 + RMX016），VME 背板扫本地 IC698 系列 I/O，SRTP 上送 DCS，冗余切换 ≤50 ms，安全级不高但可用率高。
- 炼油厂 MES 数据采集层：CPE020 双以太网口，一口走厂内 DCS 网收设定值，一口走 MES 网送实时数据，Modbus TCP 桥接新旧系统。
- 轮胎硫化机群控：700 MHz 浮点算硫化温升曲线，VME 中断响应快，64 台硫化机状态毫秒级采集。
- 备件池管理：老 BOM 写”CPE020″采购发成 -JR（日标）或 CPE010（300 MHz），插上去 PME 可能弹”Catalog Warning”但能跑；发成 CPE030 则可能固件不兼容老工程。
- 改造项目：RX7i 升 RX3i 是跨平台改造（VME→PCI），不是换 CPU 级别的事， 坏了一块换同型号最现实。
真实案例：
前年冬至夜，广东某 LNG 接收站低压泵控制室 RX7i 架报”Battery Low”，-JR BAT 灯黄闪。到现场拆电池仓盖——BR2/3A 锂电鼓包漏液，RTC 时间跳回 2001 年，SRAM 里部分中间变量（累计运行小时、阀门动作次数）清零，但 Flash 里主程序完好。手头有块拆机同型号 -JR（Series B，固件同 v4.5），先不断电拔电池（怕 SRAM 全清），用 PME 连上 Upload 整个项目到本地存档，再关机换电池、插新 CPU、下装项目、拨冗余开关（原架是单机非冗余），上电 RUN 灯绿，泵群控恢复。事后记死： 换件前先拍电池仓状态、BAT 灯颜色、PME 读出的 CPU Firmware 版本和项目属性页，别上来就拔卡——RX7i 的 SRAM 不比 PLC-5 的电池备份可靠，漏液一次毁所有中间数据。
