描述
产品详情

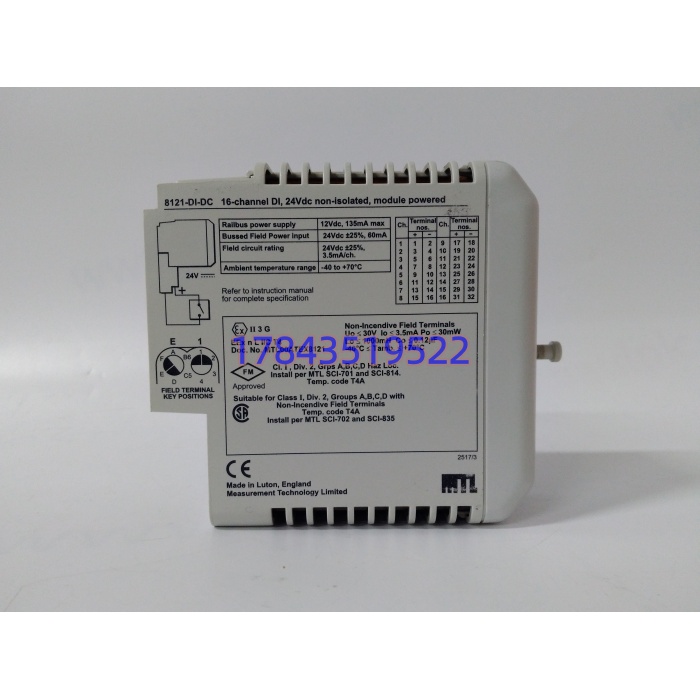

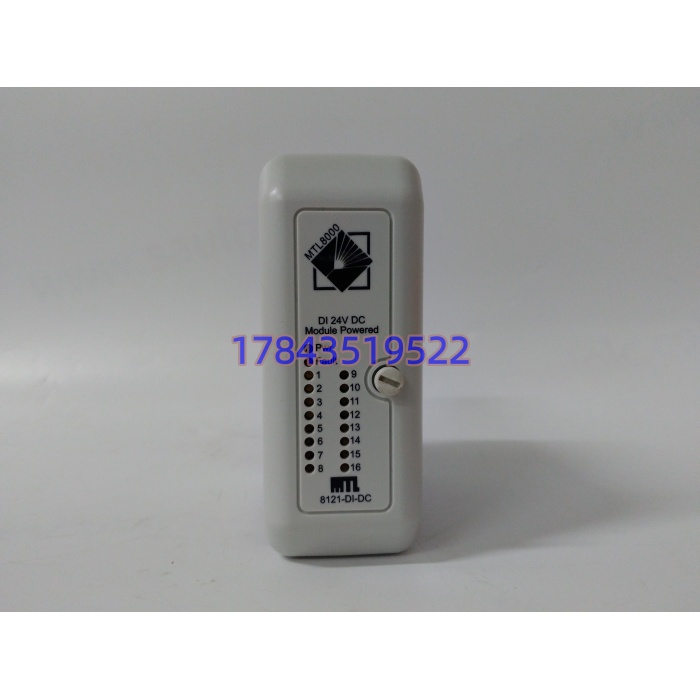

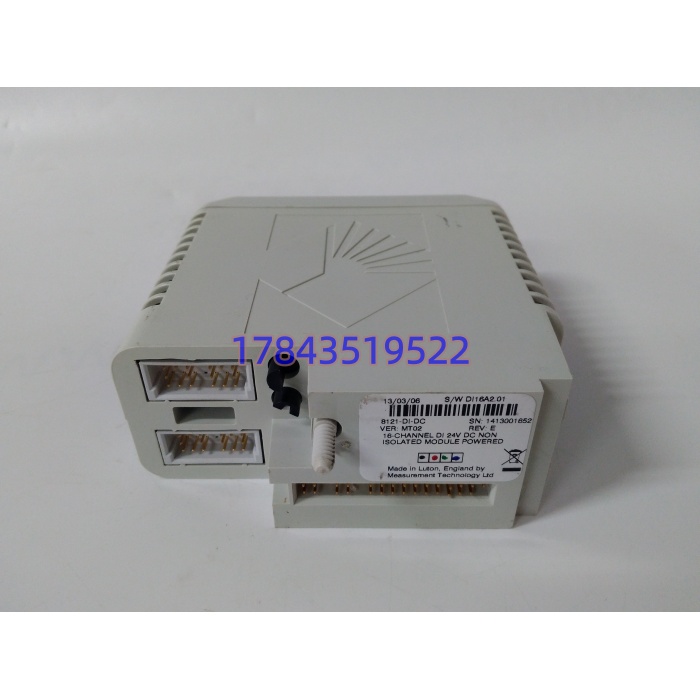

· 型号：8121-DI-DC
· 品牌：GE（MTL Instruments 贴牌线，Luton 产）
· 名称：8121-DI-DC 产品详情
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 输入通道 | 16 路，分 2 组 ×8，源型（sourcing） |
| 额定输入电压 | 24VDC（18–30VDC 工作窗） |
| 输入信号类型 | NPN/PNP、干接点、高/低电平、脉冲 |
| 导通电流 | >1.2mA（典型 2.8mA 润湿电流） |
| 关断电流 | <0.3mA |
| 输入滤波 | 2 / 4 / 8 / 16 / 512ms 可选（Fast/Slow/自定义） |
| 最小检测脉宽 | 5ms |
| 脉冲计数频率 | 100Hz（无去抖模式） |
| 隔离等级 | 通道-Railbus 250VAC；通道-背板光耦 1500Vrms（依底座而异） |
| 响应时间 | ON→OFF ≤1.5ms，OFF→ON ≤2.0ms |
| 供电方式 | Railbus 12VDC（≤125mA）或背板 5VDC（依系统） |
| 工作温度 | -40℃ ~ +70℃（工业宽温） |
| 安装 | 35mm DIN 导轨 / PAC8000 Railbus 底座 |
| 认证 | CE、FM 非本安、Class I Div2（非本安端子版） |
| 尺寸重量 | 宽 42mm，约 210g |
产品介绍
从维护者视角看，这块卡最烦人也最保值的地方在于：它同时挂在两条血缘上。一条是 MTL 8000 / PAC8000 的 Railbus 线，一条被国内存量市场塞进 GE 90-30、VersaMax 甚至 RX3i 的备件清单里当万能替身。现场实测发现，只要端子定义对得上（严格来说，它只在固件 v3.2 以上支持 RX3i 背板的全诊断回传，老机架可能只认状态灯不认断线报修），换上去 CPU 不报错，通道灯正常翻转，老师傅就肯签字验收。
它的供应链价值不在性能多亮眼，而在”老系统不敢动程序，只能续命硬件”的场景里当缓冲垫。TCO 算下来，一块原装卡占用的资金远低于一次非计划停机——某个水处理项目里碰过，泵房限位全进这块卡，卡坏一块没人备，等 6 周德国交货，期间靠临时继电器硬桥信号，巡检工连熬三晚。后来那条线定下规矩：同型号在线每满 8 块，库里锁 1 块冷备，满 16 块锁 2 块，不再谈安全库存公式，直接拍脑袋留 Buffer。
应用场景与库存策略
关键备件最贵的不是采购价，是”坏了当天没有”这四个字。8121-DI-DC 的交期在 GE 把 PAC8000 线转手给 Emerson 之后一度飘到 8–14 周，二手市场翻新件混着没清零的旧固件，插上背板偶尔啃不动新工程文件。
- 石化罐区联锁：收限位开关和急停按钮，SIL 架构外的基础 DI 层，非它不可因为机架槽位和端子基座是十年前定的，改底座等于改防爆区接线。建议：在线 12 槽配 2 件冷备，供应商代管 1 件。
- 老电厂辅机（GE 90-30 改造遗留）：风机/水泵状态反馈全靠它，PLC 程序里点名 IC8121DIDC 别名。建议：按 ABC 法归 A 类，留 Last-time-buy 至少 4 件封库。
- 水处理 MCC 柜：电机启停反馈、变频器故障触点，强干扰环境靠 2–512ms 滤波扛。建议：备 1 件周转件，不拆封。
- 制药配液线：干接点多、节拍慢，不需要高速卡，但这卡宽温和抗冷凝表现稳。建议：随线保固备件 1 件即可。
- OEM 控制柜出厂标准件：新项目还在用 PAC8000 架构的厂家，建议让供应商 VMI 托管，别占自己仓库。
真实案例：2023 年华北某焦化厂，脱硫工段 16 点限位全走两块 8121-DI-DC，其中一块通道 9–16 批量死灯。查出来是柜顶冷凝器漏水渗进端子排，24V 对地漏电把光耦烤了。当晚没备件，维护主管从兄弟厂借了块同型号（人家也是冷备），热插拔前没断现场 24V 导致借来的那块插上就烧通道组——现场老规矩”RX3i 支持热插拔”在这里不成立，Railbus 版必须先断场侧电源。最终停机 19 小时，按厂内核算一小时净损失 2.4 万。事后把库存策略从”坏了再买”改成”每机架锁 1 件 + 供应商 48h 直达 1 件”，并写进 PM 工单：换卡前先拉端子排 24V 熔断器。
