描述
产品详情

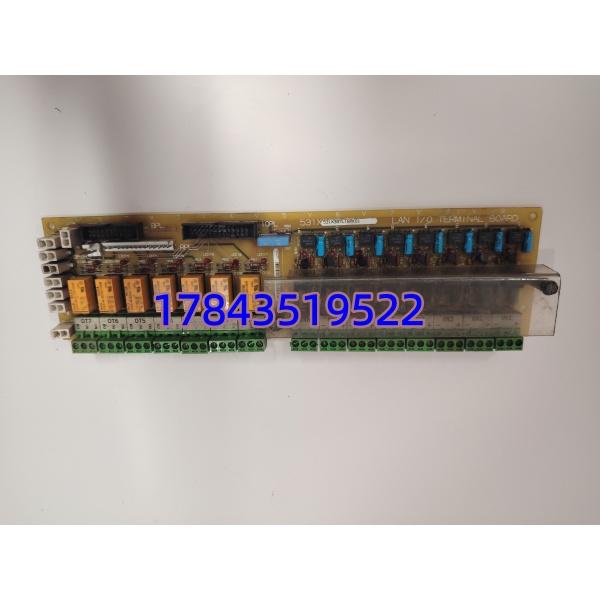

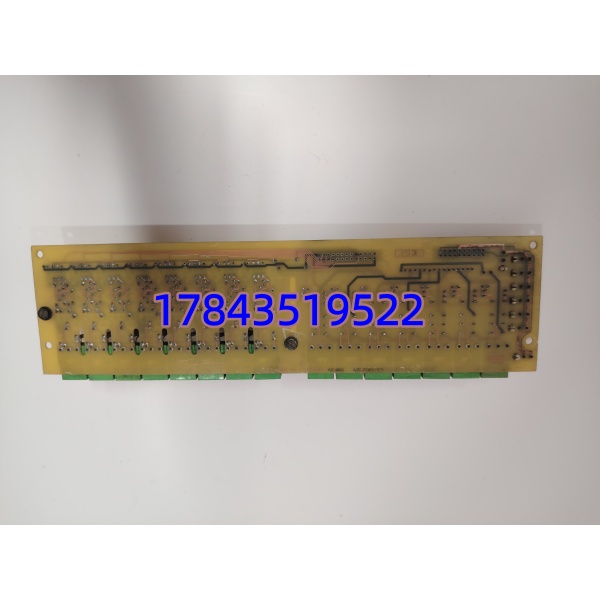

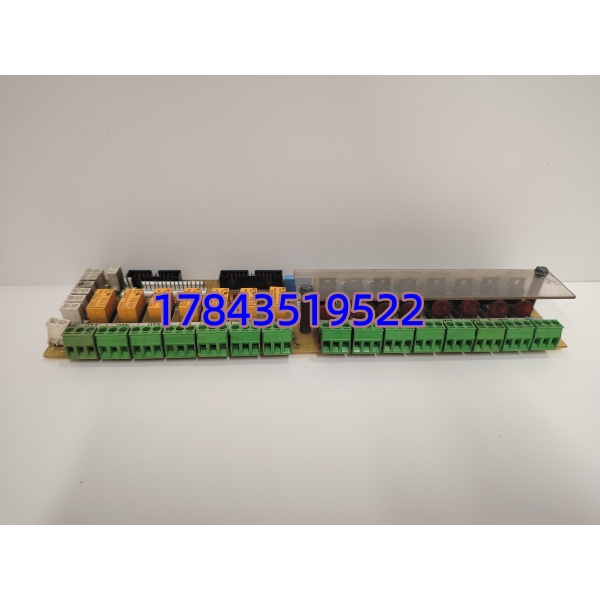

· 型号：531X307LTBAKG1
· 品牌：GE Fanuc / GE Drive Systems（General Electric）
· 系列：531X 驱动器 I/O 端子板 — Low-Level Terminal Board（LTB Type A-K-G1 变体）
规格参数
- 产品名称：GE 531X307LTBAKG1 Low-Level Terminal Board（LTB — Analog & TTL Logic Interface）
- 适用系统：GE 531X 系列 DC 驱动器（DC2000 家族）、EX2000 励磁部分、早期 AC2000 扩展 I/O；配合 531X 主控卡（例 531X111PSHARG、531X139APMASM、531X175SSBAYG1 等）使用
- 板型定位：现场信号接线接口板 — 含模拟量输入/输出测试点、TTL 逻辑电平端子、RC 噪声抑制网络及跨接设置（Jumper Block 定义信号流向/量程），无独立处理器
- 信号通道（典型配置，依工程接线表）：
- 模拟量输入端子：速度给定（Speed Reference ±10V）、电流限幅设定、IR 补偿微调等 2～4 路
- 模拟量输出/监视端子：电枢电流反馈、速度反馈（测速发电机或编码器经前端处理后 ±10V）监视点 1～2 路
- TTL/逻辑电平 DI：Drive Enable、Run Forward/Reverse、Jog、Fault Reset 等 4～8 点
- TTL/逻辑电平 DO（部分版本）：Ready、At Speed、Fault 继电器驱动或 OC 输出 2～4 点
- 接线方式：螺钉端子块（常见 Phoenix/Weidmüller 兼容 5.08mm 节距），标号与 GE 531X 图纸一一对应（如 TB1-1、TB1-2…）
- 互联方式：通过多芯扁平电缆（典型 34-wire IDC 或 50-pin 欧式插座 ribbon）连接至 531X 主控板对应 J 口；线缆长度与阻抗匹配依柜内布局，超长需查串扰
- 设置元件：板上跳线块（Jumper Plug / Shunt）用于选择模拟输入量程（0–10V / ±10V）、TTL 上拉/下拉源、测试点使能——更换新板须按原柜接线图复原跳线位置
- 隔离与保护：模拟通道输入端 RC 滤波（典型 1kΩ+0.01μF），TTL 侧输入施密特整形；与驱动功率侧隔离靠主控板光耦，本板无功率隔离
- 物理尺寸：约 150×100 mm（FR-4 双面 PCB，绿色阻焊，安装孔距依 531X 机架导轨或螺钉固定）
- 环境条件：工作温度 0～+60℃（部分批次 -10～+60℃），存储 -25～+85℃，湿度 5～95% RH 无凝露，符合 GEK-xxxxx 驱动器安装规范
- 可热插拔：不支持——须驱动柜下电后插拔扁平缆，更换前标记所有跳线位置并拍照
- 配套件：须配套原柜指定扁平缆（带 IDC 头）及螺钉端子排（通常随板提供或利旧）；部分老柜需检查端子排是否松动氧化单独更换
严格来说 531X307LTBAKG1 后缀 “A-K-G1” 代表 PCB revision 与元件负载差异（G1 = 无源元件值修订），早期版 531X307LTBAK 可能跳线定义略异——换板时必须按原柜图纸复原所有 Jumper/Shunt 位置，我曾见过新板默认 ±10V 而原柜设成 0–10V 给定，上电点动电机飞车险些撞限位。
产品介绍
在钢厂老线 DC 调速柜（GE DC2000 + 531X 主控）碰过一回：操作台给速度给定手轮 0–10V 但传动无响应，查 531X 主控板 OK、模拟量输入测试点有电压——最终是 531X307LTBAKG1 上给定通道串联电阻虚焊（老板热循环 20 年），信号到主控引脚已衰减到 mV 级。这板子本质是”带 RC 滤波的有源/无源接线板”，故障率低但受柜内振动和端子氧化影响，症状常为模拟量漂移、逻辑启停无响应或需敲柜门才通——先查端子扭矩和跳线再怀疑主控。
531X 平台整体 Legacy / Obsolete，GE 官方新件基本靠 NOS 库存或 LTB 特殊追溯。按 ABC 分类属 B 类——单块故障只影响对应轴/段传动给定与监视不直接跳全产线，但 DC 主传动停机损失仍可观，建议按”在役驱动柜数×1 配冷备（最低 1 件跨柜互备）”，同步关注配套扁平缆老化（建议大修期一并检查 IDC 头氧化）。
应用场景与库存策略
LTB 端子板故障典型表现：模拟量给定到主控板数值偏差 >5%、TTL 启停信号时通时断（跳线松或板边铜箔微裂）、端子螺丝滑牙致接触电阻大——先查端子扭矩（推荐 0.5～0.6 N·m）和跳线位置再换板。
- 冶金/线缆 DC 主传动（GE DC2000 + 531X 系统） — 速度给定/启停逻辑经此板 → 故障影响单轴传动停机 → 建议按在役驱动柜数 N 配 N+1 冷备（最低跨柜共用 1 件），新板到货按原柜跳线图预设 Jumper 位置并贴标
- 纸浆/造纸老线 EX2000 励磁扩展 I/O — 环境温和但柜龄老 → 建议备 1 件冷备，每 3 年模拟上电检通路（通断/阻值对照图纸）
- 多柜同型配置 — 各传动柜均配 LTB → 按最大单区域柜数+1 备；若某柜集中老化为重点轮换对象可额外 +1
- 改造评估 — 531X 平台全停服可做 DC 驱动整体升级（如迁移 Siemens 6RA80 / Parker 等）→ LTB 断供或 NOS 枯竭是驱动系统改造信号；现阶段若确认无新件按 LTB 策略囤 NOS
真实案例：某中型钢厂粗轧 DC 主传动（GE DC2000，531X111PSHARG 主控 + 531X307LTBAKG1 端子板），年修后点动试车发现正向点动 OK 反向无响应——查程序启停位已置 1、TTL 反向端子量得 0V（应为 5V 高），顺藤摸瓜发现 LTB 板上 Reverse Enable 跳线（J3 块 Pin2-3）在运输中脱落（旧插座塑料脆化），默认悬空使反向禁能。临时短接恢复后订货新板——该厂原按 C 类管”端子板”零库存，等 NOS 件到耽搁半班非计划。反思：①531X LTB 虽无源/半无源仍应 B 类单列备件且版本（A-K-G1 后缀）与跳线配置一致；②换板前拍照所有 Jumper/Shunt 位置并用标签纸复现，别凭记忆设；③ IDC 扁平缆每大修周期查氧化，必要时成套更换。
