描述
产品详情

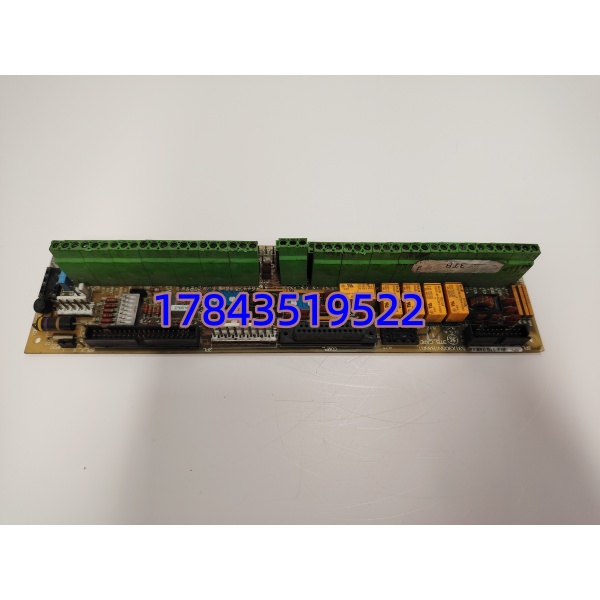

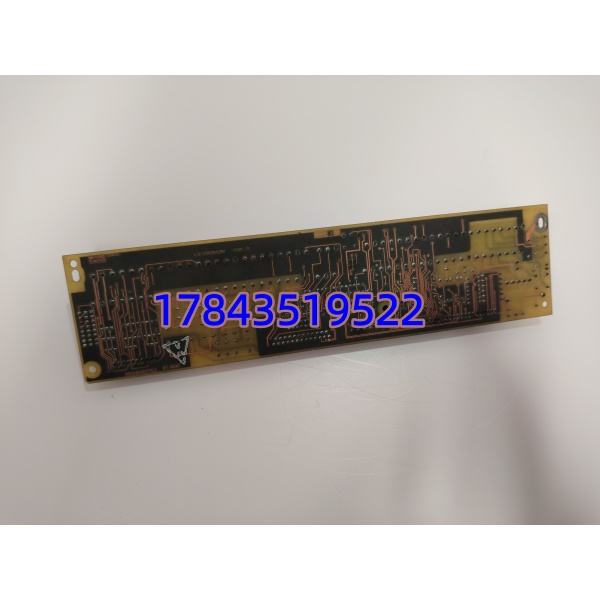

· 型号：531X305NTBANG1
· 品牌：GE Fanuc / GE Drive Systems（531X 系列 Legacy 产品）
· 系列：531X305 — Non-Isolated Terminal Board (NTB-A, G1 Revision)，用于 531X 控制机架与 DC2000 / AC2000 / EX2000 驱动系统
规格参数
- GE 型号：531X305NTBANG1（531X305 NTB-A NG1，”G1″ = Board Revision/Issue）
- 板型类别：Non-Isolated Terminal Board (NTB) — 对比 ITB（Isolated TB）为无通道间及通道-系统地隔离，所有模拟/数字 I/O 共参考地
- 适用主机架/卡件：插（通过扁平电缆或欧式插座）与 531X 控制卡（如 IC3600 系列 CPU/Logic 卡、IC3610 I/O 接口卡）配对使用，安装于 531X 控制柜端子区
- 模拟量输入（AI）：通常 4～8 路（依 531X 配置），接受 ±10 VDC 或 4–20 mA（跳线/软件组态选择），分辨率取决于上游 A/D（531X 卡 12–16 bit 典型）
- 模拟量输出（AO）：2～4 路 4–20 mA 或 ±10 V（依组态），驱动能力典型 ≤ 500 Ω load
- 数字量输入（DI）：8～16 点 24 VDC（sink/source 依跳线），用于运行/停止/外部联锁/选择开关等
- 数字量输出（DO）：4～8 点，通常为继电器 NO/NC（5A@250VAC）或晶体管 OC 输出（依版本），用于报警/状态指示/辅机启停命令
- 参考电源端子：板上提供 +24V / +15V / -15V / +5V 参考端（由 531X 控制卡经背板供给）供现场传感器/external pot 用电
- 接线方式：螺钉端子（典型 Phoenix 风格可插拔端子排）或固定焊盘+端子条（依生产批次），线径推荐 0.2–2.5 mm²
- 隔离等级：Non-Isolated（NTB）—所有 I/O 信号共地参考，不建议直接接长距离现场电缆（易受地电位差干扰），隔离场合应选 ITB 版
- 配套电缆：通常通过 20/40-pin 扁平 ribbon缆或欧式 IDC 连至 531X I/O 卡（如 IC3610 系列）
- 安装：DIN 导轨或柜内平板螺钉固定（依端子板支架），通常立式安装在 531X 机架旁端子区
- 工作温度：-20℃ ～ +70℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无冷凝）
- 认证：UL / cUL / CE（依批次，早期板可能仅有 GE 内部 QA 标）
- 生命周期：Legacy / Phase-out（531X 平台整体 EOL，全新原包基本 N/A，NOS 与拆机件流通）
产品介绍
（切入策略：E 维护者视角）
531X305NTBANG1 这种端子板本身”没智商”，就是现场线的最终归宿。但别小看——我遇过两次 DC2000 励磁柜 531X 系统报”模拟量输入漂移”，查半天是 NTB 板上螺钉端子氧化导致毫伏级压降（±10V 信号对接触电阻很敏感），紧一遍端子就好。严格来说 NTB（非隔离）与 ITB（隔离）不能混用——如果您原柜设计用的是 NTB 版换 ITB 可能因地电位不同引入共模问题，反过来 ITB 换 NTB 在强干扰环境会增大噪声。换板时建议原样复原同型号（含 G1 Rev），拆下旧板拍照留存端子标号与跨线跳帽位置（少数版本有增益/模式跳线）。[请以原厂手册为准]
库存上列 B 类（影响信号准确度但不直接导致跳车），除非该 NTB 是唯一 DI/DO 接口且无双重化则升 A 类。531X 平台整体 Legacy，全新件基本绝迹，建议按同类柜数 10–20% 备冷件或区域共享，顺带把配套扁平电缆（若有老化裂纹）也核查。
应用场景与库存策略
GE DC2000 励磁/直流传动、AC2000 交流变频及早期 EX2000 燃机辅机控制柜用 531X 框架——531X305NTBANG1 把控制卡的 AI/AO/DI/DO 引出到现场接线。它不像 CPU 卡致命，但端子氧化/断线会让速度给定或反馈”飘”，被当模拟量卡故障误查一圈。
- 电厂/冶金 DC2000 励磁柜 / 531X 控制架——速度给定/反馈/启停 DI/报警 DO 现场接线接口 → 非它不可因专配 531X 扁平缆 + 端子排列 → 建议按 B~A 类（依冗余度），区域按同类柜 ≥5 台备 1 块冷备（同 531X305NTBANG1 G1 Rev），多区域共享池。
- 老厂延寿（>15 年 531X 平台）——注意检查扁平电缆（40-pin IDC）有无根部断裂/氧化，建议同步备 1–2 条原装缆；若计划整体驱动升级可询 GE 遗产产品迁移方案（如替换至 Drive Silicon / PacDrive 等）。
- 强干扰环境（大电机旁）——若原设计用 NTB（非隔离）且长期有共模干扰问题，可与厂家确认能否改用同槽位 ITB（Isolated TB）版——但需验证 531X 卡 Firmware 支持及跳线设置，不可擅自更换。[请以原厂手册为准]
- 新建项目——531X 已停产不推荐新选，建议向 GE 询最新 PAC / 传动控制平台。
真实案例：南方某铝厂整流所励磁系统（GE DC2000 + 531X 框架），运行第 14 年 #2 机 531X305NTBANG1 板上端子排弹簧疲劳致速度反馈（±10V 来自测速机）时通时断，励磁调节器偶发”Speed Feedback Loss”切手动。当时无冷备等调货 10 天，期间降负荷运行。事后按全厂 3 套 DC2000 统一申购 1 块同 Rev 531X305NTBANG1 + 配套 40-pin IDC 缆做中心库冷备，并要求岁检时抽检 NTB 端子力矩。
