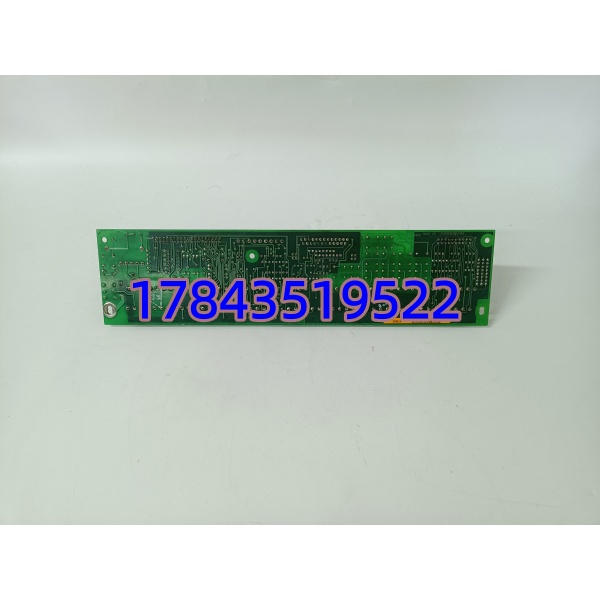

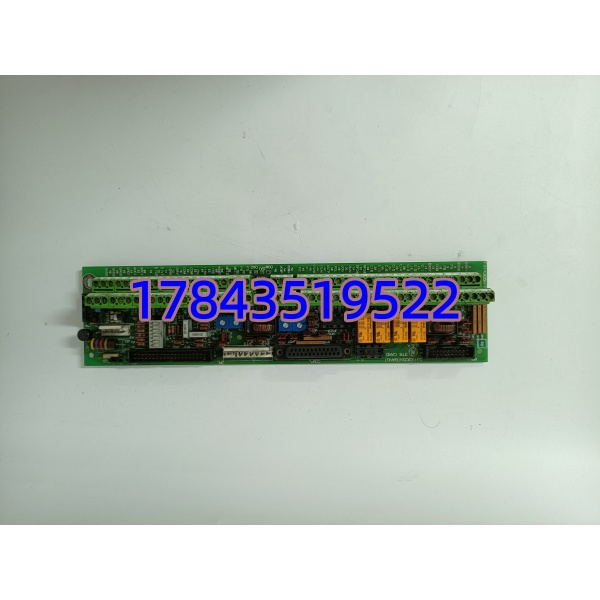

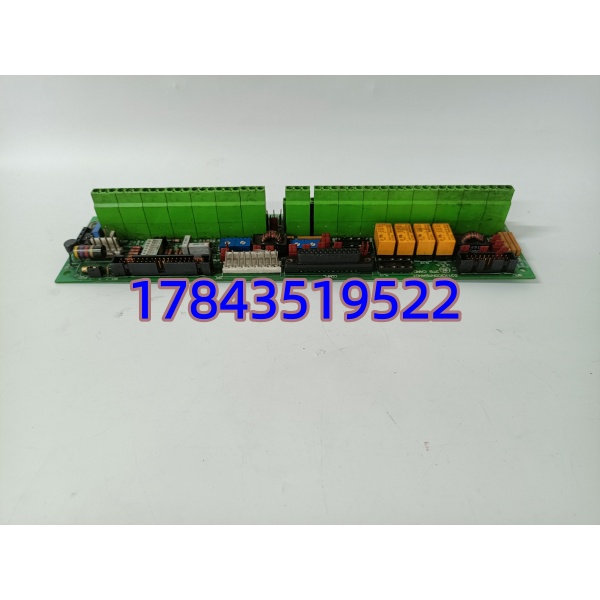

励磁小间里那块老NTB板烧了，EX2000报”I/O Loss”直接跳闸——531X305NTBANG1（F31X305NTBANG1是其后期兼容版）就是专门顶上去的替补。它是GE 531X系列的NTB/3TB端子接口板，装在驱动或励磁控制柜内，一头通过6PL/8PL排线连驱动控制卡（如DS3800系列），另一头引外部接线：7路继电器输出驱动接触器和指示灯、板载生成+5V/+15V给编码器或传感器、4个精密电位器做模拟量输入/输出信号缩放、跳线配A-Quad-B正交编码器（5V或15V供电），还带RS-232C/RS-422串口。
F31X305NTBANG1 和 531X305NTBANG1 在功能与管脚上完全兼容，直接互换不留坑——只要驱动柜内空间够（标准531X板卡尺寸），插上核对跳线设置就能跑。GE已不主推531X新产线，市面流通基本是欧/美呆滞库存(New Surplus)或经老化测试的拆机件，靠谱渠道1–5工作日可调货。
关键技术规格
- 制造商： General Electric (GE)
- 订货号： 531X305NTBANG1
- 兼容版号： F31X305NTBANG1（后期修订，电气互换）
- 产品类型： NTB/3TB Terminal Interface Board（531X系列）
- 电源输入（非稳压）： 24 VDC 或 125 VAC（依柜内配置跳线选择）
- 板载稳压输出： +5 VDC、+15 VDC（供编码器/板内电路，典型负载能力见手册 GEI-100020B）
- 继电器输出： 7路 — 6×Form C（转换触点）+ 1×Form A（常开），触点额定 120 VAC / 5A（具体依继电器型号 DS2E-M-DC24V 类）
- 模拟量 I/O： 低电平模拟输入/输出通道，4个板载10KΩ多圈电位器用于量程缩放/偏置调整
- 编码器接口： 支持差分 A-Quad-B (A/B/Z) 正交编码器，板载跳线选 5V 或 15V 编码器供电
- 模拟测速(Tach)输入缩放范围： 典型 25–380 V（依手册 GEI-100020B 配置）
- 串行通讯接口： RS-232C、RS-422（通过板上DB9或排针引出，连至上位或编程器）
- 连接器至驱动卡： 6PL 与 8PL 插头（与 GE DC2000/EX2000 驱动控制板对接）
- 安装方式： 螺柱固定在驱动/励磁柜内导轨或安装板（标准531X板卡安装孔位），约 0.44 kg
- 工作温度： 0～+55°C（存储 -40～+85°C），工业级阻燃板材
- 参考原厂手册： GE Publication GEI-100020B (531X Series Terminal Boards Manual)
应用场景与行业案例 + 避坑提示
励磁柜端子板平时没人看，真烧了系统直接解列——老驱保运工程师都懂这痛。
- 火力发电厂 EX2000/EX2100 励磁系统 — 作励磁控制柜对外I/O总接口，继电器输出控磁场断路器分合信号、模拟量取PT/CT二次做测速/电流反馈，板子挂了励磁调节器报Loss of Feedback。
- 冶金轧机 GE DC300/DC2000 直流传动 — 驱动柜内做外部启停命令接入、故障继电器输出到车间HMI、测速发电机信号经板载电位器缩放送控制卡。
- 你的柜内现在是初版531X305NTBANG1，换F31X305NTBANG1行不行？完全可以——F31X是后期兼容硬件版，跳线位置和接插件一致，直接替换，但换之前务必拍下旧板所有跳线帽(Jumper)位置和电位器刻度，新板一比一复原，别凭记忆配。
- 港口起重/矿井提升机 GE交流驱动系统 — 现场强电磁、振动大，这块板带光耦隔离和噪声滤波电源，比第三方并柜小板卡抗造。
- 反问一句：你驱动柜给这块NTB板供的是24VDC还是125VAC？供电跳线(W1/W2类)设错直接烧板，拆旧件前一定先看清楚旧板跳线标识再动手。
▎真实微案例
华东某135MW燃煤机组小修期间，运行人员发现EX2000励磁系统”Analog Feedback Loss”偶发报警，停机开柜查是531X305NTBANG1上一枚板载电位器碳膜磨损导致模拟量漂移。原厂已不单独卖新件，采购从美国备件商调 New Surplus 531X305NTBANG1（带F31X兼容标识，2020年批次未上机），顺丰国际快件5工作日到货。技术员断电拆旧→拍照记跳线→装新板→照旧复原跳线及电位器初始位置→上电自诊断PASS→带载试运行正常，全程停机影响压缩在计划窗口内。电气专工后来说：”早该在年度备件计划里单列这一块NTB板，几十块的电位器老化能把整台机组励磁逼停。”
