产品详情

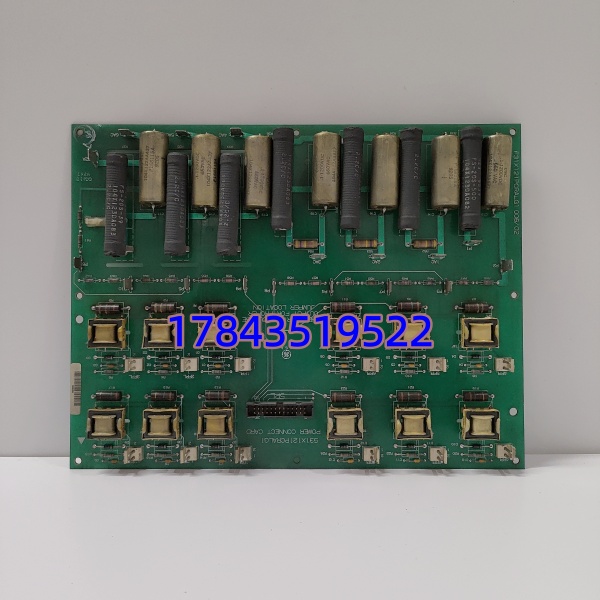

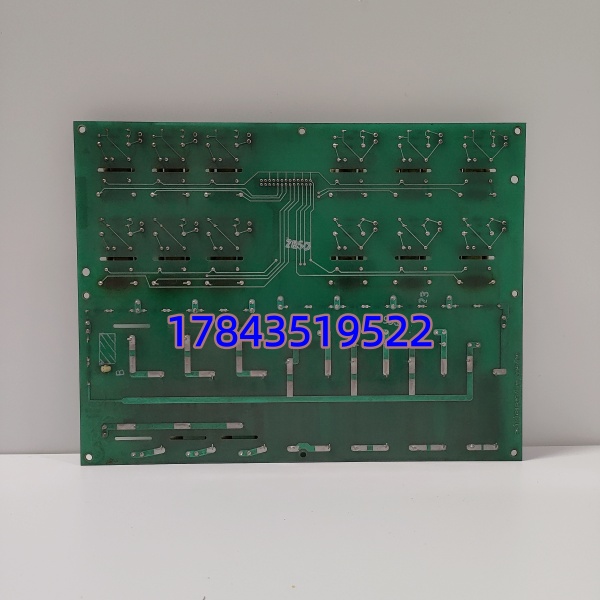

· 型号：531X121PCRALG1（基型 531X121P，RALG1=Rev/选项）
· 品牌：GE Industrial Systems — Drive Systems / Legacy GE Drives
· 系列：GE 531X Series — Power Control / Regulator & Reference Board for DC200 / AC300 Drives
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 531X121PCRALG1（531X121P base，RALG1 = PCB Revision / Layout Option） |
| 制造商 | GE Industrial Systems — Drive & Motor Technologies (Legacy) |
| 板卡类型 | 531X Drive Power Control / Regulator & Reference Board (PCB Only) |
| 适用驱动 | GE DC 200 Series、GE AC 300 / AC 3000 早期、部分 EX2000 励磁柜使用 531X 架构者（以驱动 BOM 为准） |
| 输入电源(一次) | 通常由驱动柜内控制变压器二次供 AC 18～50V 或经前置整流 — 依具体驱动柜变压器抽头，板上线性稳压生成控制电源（非直接市电输入） |
| 控制电源输出 | 典型板上生成 ±15 VDC、+5 VDC、+24 VDC（部分版本）供 CPU/反馈/I/O 板 — 总电流能力依散热与输入抽头数 A 级 |
| 模拟参考处理 | 缓冲外部 ±10 VDC 速度/转矩指令基准（可组态增益/偏置跳线），送驱动 CPU 板 ADC |
| 跳线/Jumper 组态 | 控制电源变压器抽头选择、参考增益 x1/x2、Watchdog 使能、Test Point 使能 |
| 测试点(TP) | 多个标注 TP 供现场万用表测控制电压/参考电平（现场排故常用） |
| 状态指示 | 通常 PWR GOOD LED（绿），部分 Rev 含 STATUS / FAULT LED |
| 安装形式 | 螺装于 531X 驱动柜内指定 PCB 位或插专用卡槽（依驱动柜布局 — 非 VME/DIN 导轨） |
| 连接形式 | 多针 Header / 板对板 连接器 + 接线端子（依 Rev 配线束或背板直插） |
| 工作环境温度 | 0℃～+60℃（运行，柜内）；存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 敷形涂层 | 部分 Rev 带 ISA G1/G3 涂层（以实物丝印 C 标记为准，RALG1 常见工业涂层版） |
| 物理尺寸(约) | 170×240 mm（典型 531X 系列 PCB），厚度 ~1.6 mm FR4 |
| 重量(约) | 0.20～0.35 kg |
| 备注 | RALG1 后缀主要区别在某些电阻/电容标称及 TP 位置——功能兼容同代 531X121P，替换建议同 Rev 或确认跳线设置可兼容（某钢厂项目用 RALG2 替 RALG1 仅需重核 JP 设置） |
产品介绍
在老线材轧机 DC200 驱动柜碰过一回：励磁柜 531X121P 上 +15V 稳压芯片热截止致 CPU 板欠压复位——驱动报 “Control Supply Loss” 全线停。531X121PCRALG1 是那种”驱动器里默默给 CPU 和模拟参考供电的小板”，本身无运动部件但线性稳压块长期受热循环老化，故障表现常为控制电压漂移或间歇欠压复位。现场实测发现它的 Test Point（TPx）是排故黄金线索——拿万用表量 TP 看 ±15V/5V 比猜报警快得多。
从 ABC 分类它是 B 类关键驱动备件（对应单台主驱/励磁柜若失效 = 该轧机/风机/泵组停）：531X 驱动整体 Legacy 多年，新板基本 NOS/二手。建议按同类驱动柜装机量 10%～15% 设 Buffer Stock（最少全厂同质驱动备 1 块冷备），注意与现网 Rev(如 RALG1/RALG2) 一致或确认跳线兼容；Last-time-buy 如有渠道确认 EOL 按现网 15%～20% 囤。驱动改造为新代 (如 GE Innovation Series Drive / Altivar 等) 后可不备。
应用场景与库存策略
531X 驱动控制电源调理板故障 = 对应 DC/AC 驱动柜 CPU 欠压复位或模拟参考丢失 → 主传动停（轧机/风机/泵），而 GE 531X 板新件基本停产交期无保障，是老驱 MRO 典型痛点。
典型场景与备货建议：
- 冶金轧机/矿山主风机 GE DC200 / AC300 驱动柜（531X 架构含 531X121P 系列板）：通常 1～2 块/柜 → 按 531X121P 系列装机量 10%～15% 备安全库存，最少全厂同质驱动备 1 块冷备（同 Rev/RALGx 后缀或确认跳线兼容）；随驱动柜年检测板上 TP ±15V/5V 值记录趋势。
- 已改造为新代数字驱动(如 GE DCS800 / Siemens Sinamics / ABB DCS800 替代)：不需备 531X121P，旧件登呆滞并保留最后 1 pc 做应急参照。[请以改造竣工图为准]
- 与 GE 90-70 IC697PWR713 / Fuji VP32502X 区分：531X121P 是驱动柜内 PCB 调理/电源分配板（需驱动柜内控制变压器前级），不能直接替 PLC 系统电源模块——外观、安装、供电方式三不通，多系统老厂(MRO 同时买 GE PLC卡+531X驱动板+Fuji电源)最易串 BOM，ERP 分建物料号（归”驱动柜备件/功率电子备件”而非”PLC卡件”或”开关电源”）。
- 与 531X131P(AI/AO)、531X141P(DI/DO) 区分：尺寸相同连接器数不同——插错槽位驱动报 Board ID Mismatch 或不启动，拆下核对丝印 “531X121P” 再申购。
真实案例：华东某中型钢厂 2017 年粗轧 DC200 驱动柜 531X121PCRALG1（ Rev）上 +15V 稳压块热截止，驱动 CPU 三次复位后 Lockout——产线停 40 分钟。当时无冷备等调货 6 天（531X 板需 NOS 测试），临时外接台式稳压电源飞线 +15V/-15V/Com 强行验证后等待换板。事后该厂把 531X121P、531X131P、531X141P 全列入 B 类驱动备件各按 12% 装机量备货，规定驱动柜年检必测 TP ±15V/5V 并记录，随小修清板卡金手指/插座氧化。
