GE 369B1859G0022 | Multilin 369 电机管理保护继电器

描述

产品详情

· 型号：369B1859G0022

· 品牌：GE Grid Solutions（Multilin 系列，原 GE Energy）

· 系列：Multilin 369 — Motor Management Relay (MMR)

规格参数

• 产品型号：369B1859G0022（Multilin 369 平台，具体固件/Option Code 依机身标签）
• 制造商：General Electric Grid Solutions（Multilin 产品线，现部分由 Nexus Controls 服务）
• 产品类别：电机综合保护与管理继电器（Microprocessor-based Motor Management Relay）
• 适用对象：中高压（3kV～13.8kV）感应/同步电机，容量可达数 MW
• 电流输入：3×相 CT，1A 或 5A（面板/软件跳线选择），精度 ±0.5% RDG
• 零序/接地故障：通过外接 ZCT 或 3CT 矢量和，灵敏度可达 5%～40% In
• 电压输入：3×PT 输入 100V/110V L-L（标称），精度 ±0.5%
• RTD 输入：12 路（标配），支持 Pt100/Pt1000/Ni120/Cu10，软件配置
• 保护功能：热过载(I²t 热模型 ANSI 49)、堵转 ANSI 51LR、启动超时 ANSI 48、相不平衡 ANSI 46、负序/正序过流 ANSI 51/51N、接地故障 ANSI 51G、欠/过压 ANSI 27/59、欠功率 ANSI 37、热停滞、多次启动限制等
• 控制输出：5× 可编程机电/固态继电器（跳闸/报警/启动允许/辅助），触点额定 5A 250VAC
• 数字量输入：8× 可编程 DI（启动命令、外部联锁、复位、旁路等）
• 模拟量输出：2× 4–20mA 可编程（对应电机电流/温度/负载% 等）
• 通信接口：RS-485（Modbus RTU/ASCII 标准），部分版本带双 10/100M 以太网（Modbus TCP/EtherNet/IP 需 Option），IRIG-B 时间同步（可选）
• 事件/录波：≥1024 条带时标事件 + 故障录波（30+ 周波@64点/cyc）
• 工作电源：85–265V AC 或 18–80V DC（宽范围，依 Option Code；常见 120V AC/DC 版）
• 前面板：图形 LCD + 导航键 + LED 状态指示（Run/Trip/Alarm/Comms）
• 安装方式：面板开孔 92×92mm（矩形）或 1/4 DIN 抽屉式（依外壳选配）
• 认证：UL 508、CSA C22.2 No.142、CE、IEEE C37.96、ABS（船用可选）
• 生命周期状态：Multilin 369 处 Legacy/Mature 阶段，部分 Option Code 新机仍可订但交期波动，主流靠 NOS/测过拆机件

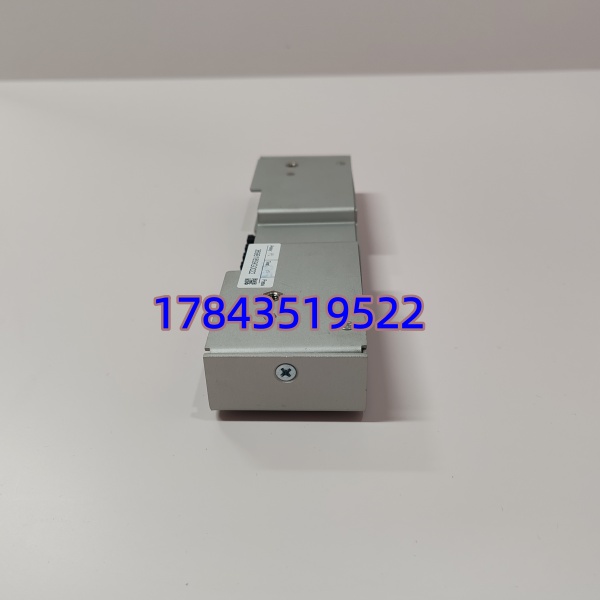

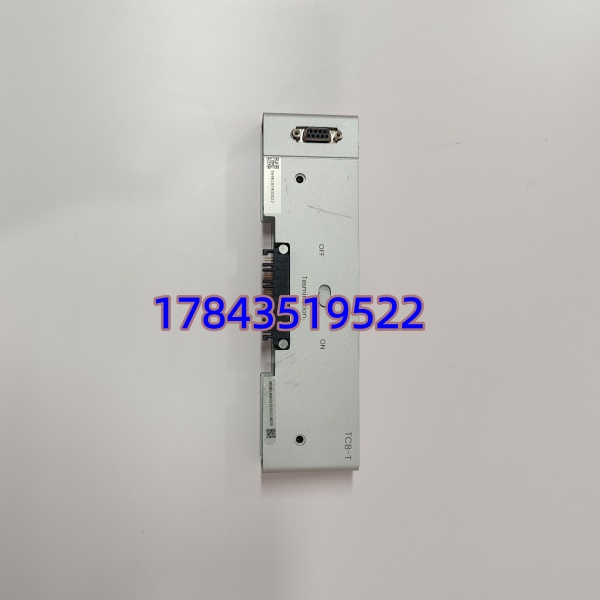

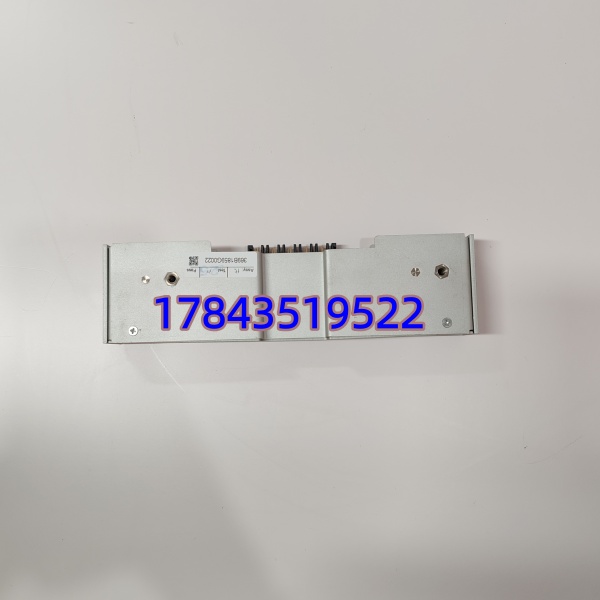

• ⚠️ 歧义提醒：369B1859G0022 编号也用于 369 系列 TCB-T Train Connection Board（无源扩展接线板，插 369 继电器侧槽或配套机箱），购买前核对机身标签是”Protective Relay”还是”TCB-T Board”。[请以原厂手册及实物为准]

产品介绍

现场实测碰到过化工厂大冰机 6kV 电机”无征兆跳闸—无外接跳闸令”—最后查 369 内部热模型因多年未校准 CT 变比导致 I²t 累积误判。它是 Multilin 369 家族里的中高端电机管理继电器，不光做过流/热保护，还内置电机热容量模型和 RTD 温度融合，能把启动次数、运行小时、电能消耗全记下来，比传统热继电器+电流表组合靠谱太多。但板载电解电容 15 年以上会干涸引发 RAM 校验错误或显示乱码，是这类老继电器第一死因。

严格来说 369B1859G0022 各后缀（Option Code）决定电源/通信/CT 变比范围，换新时必须比对原机标签 Option String（如 -XXXXX 编码），不能只看主型号。GE 对该系列已转 Legacy，全新特定 Option 交期 12～20 周且部分停产，市面以 NOS 和测试拆机件为主。单价二手约 ¥6k～¥18k（视 Option），它是 A 类停机影响件——大型机组电机保护继电器拒动或误动都代价惨重，建议按关键电机台数每 5～8 台备 1 件冷备（SS=1,Min=1），重要单台（如主风机/给水泵）可独备 1 件。

应用场景与库存策略

369 继电器失效表现：完全黑屏（电源/电容故障）、偶发复位（RAM 错误）、或保护拒动/误动（CT 输入回路光耦老化）——最坑是”看起来正常但热模型跑飞”，半年才暴露一次。

• 石化/炼油厂关键机组电机回路：主进料泵、循环氢压缩机组 6kV 电机 — 非它不可因需匹配原 CT/PT 变比+Option Code — 建议重要单台机组独备 1 件冷备封存，纳入五年通电抽检。
• 电厂/钢厂辅机 6kV 电机保护：引风机、给水泵、排粉机 — 按同类 Option Code 每 5～8 台备 1 件，或区域多套装置共享应急件（注意 Option 中电源/通信须一致）。
• 备件 ABC 与 LTB：B～A 类金额 A 类可用性 → SS=1（按 Option Code 分组），ROP=0；系统投运 >12 年建议借大修做 Last-Time-Buy 评估囤 NOS 匹配原 Option。
• 更换注意：新继电器装上前拍照记录原机 Option Code 及 CT/PT 变比设置，上电后先 Load 原 .cde 配置文件（或手动重输设定），Verify 所有保护元件整定值再投入运行，勿裸默认参数投运。

真实案例：南方某 PX 装置 2021 年大修后”大醇泵 6kV 电机运行中无故跳 369 继电器—报警记录空白”，复位后可再运行数小时复现。热控与电气查 CT 回路无异常，最终怀疑 369 继电器板载 RAM 校验偶发错误（电容老化致掉电检测误触发）。当时无同 Option 备件，从代理商加急调 NOS 一件（需重新灌设定文件）花三天恢复。事后该厂把”每台关键 6kV 电机保护继电器同 Option 备 1 件或区域按 1:6 备”写入 MRO 制度，并强制每两年做继电器通断电自检+EEPROM 校验。
