描述
产品深度介绍

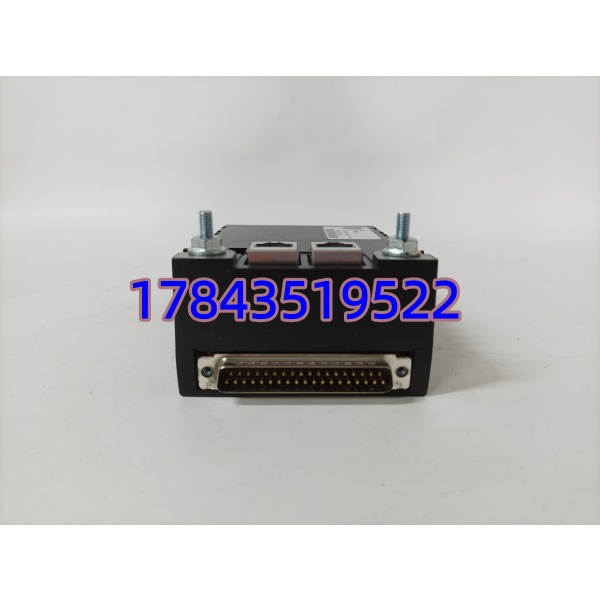

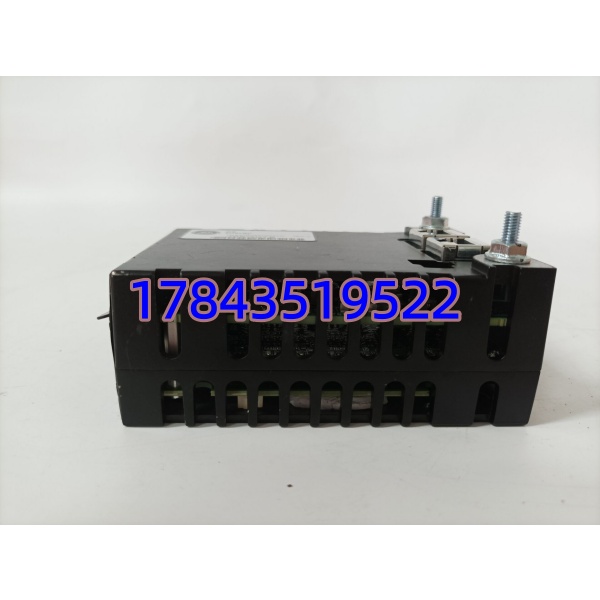

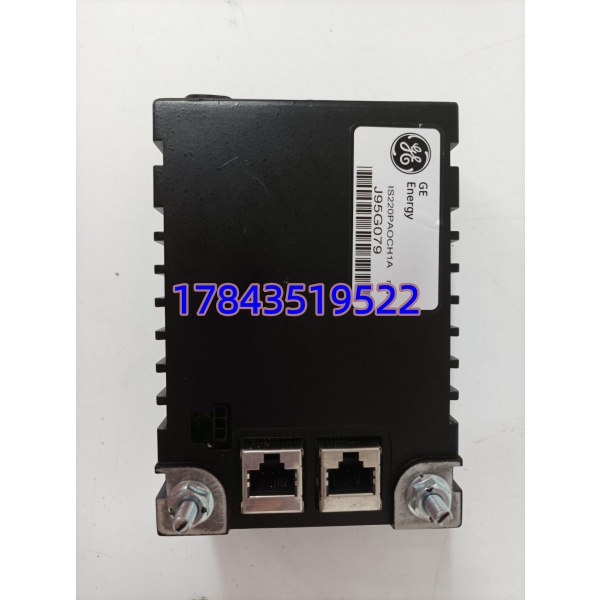

夜班两点，燃机控制柜突然报”AO通道故障”，燃料阀信号丢了——发电负荷必须手动降下来。值班工程师翻了一圈备件柜，发现那块IS220PAOCH1A备件去年已经被领用了。GE IS220PAOCH1A就是专门干这活的：它把Mark VIe控制器算出来的数字指令转成0-20mA电流信号，发给现场的燃料阀、进气导叶执行器，直接决定燃机烧多少气、发多少电。
这块卡在国内工控备件市场不算稀缺，但价格水分极大。迪拜渠道标价11800迪拉姆（约合人民币2.3万），国内有些贸易商标¥999引流，实际询价完全两码事。采购时得盯着一个核心问题：版本号。IS220PAOCH1A有A版和B版之分，不同版本的固件和配套端子板（STAOH1A/STAOH2A/TBAOH1C）兼容性不一样。系统里跑的是哪一版没搞清楚就下单，到货了插上认不出来——IONet网络握手失败，这事儿在现场我见过不止一次。
关键技术规格
| 参数 | 值 |
|---|---|
| 完整订货号 | 363A4940CSP5 |
| 型号简称 | IS220PAOCH1A |
| 所属系统 | GE Mark VIe Speedtronic™ 燃机控制系统 |
| 核心功能 | 模拟输出（Analog Output）接口模块 |
| 输出通道数 | 8通道，单端0-20mA电流环路输出 |
| 负载能力 | ≤900Ω（18V耐压） |
| D/A转换分辨率 | 16位 |
| 输出帧速率 | 8个通道均为100Hz |
| 精度（-30至65°C全温区） | ±0.5% |
| 通讯接口 | 双RJ-45以太网口（IONet网络） |
| 输出连接器 | DC-37针公座，直连配套端子板 |
| 内部架构 | BPPx处理器板 + 专用模拟输出采集板 |
| 配套端子板（危险区认证） | IS200STAOH1A / IS200STAOH2A / IS200TBAOH1C |
| 工作温度 | -20°C至60°C（部分渠道标-40至70°C） |
| 重量 | 约1.25kg |
| 防护等级 | IP65（部分渠道标IP20/接口防护） |
应用场景与行业案例
去年冬天，北方一个热电厂的GE 9E燃机突然甩负荷——DCS报”燃料控制阀信号丢失”。现场查了一圈，最终锁定了IS220PAOCH1A的通道3输出开路。当时厂里没有备件，连夜从华东一家工控备件商调了一块。报价比平时贵了30%，但对方答应了三个条件：当天发顺丰空运、发货前上机跑输出测试、拍视频确认通道值。第二天下午到货，换上后半小时恢复并网。那次停机损失按发电量算，每小时少发2.4万度电——备件贵出来的那几千块，啥也不是。
应用场景：
- 燃气轮机燃料控制阀闭环调节：Mark VIe根据排气温度、转速、负荷算出燃料需求量，通过IS220PAOCH1A输出4-20mA信号驱动燃料阀。如果输出通道漂移超过±0.5%，燃烧室的温度偏差就可能触发保护停机——这种场景下，模块的16位分辨率和100Hz刷新率是把控安全的关键。
- 汽轮机进气导叶（IGV）定位控制：IGV的开度直接影响进气量和效率。输出0-20mA给液压伺服阀，再由LVDT反馈闭环。这要求输出信号在-30°C到65°C的机舱温度范围内保持稳定。国内有些渠道标的工作温度到-40°C，但GE官方手册的数据更保守一些，采购前最好核对具体批次参数。
- 联合循环机组余热锅炉给水调节：燃机排烟温度由Mark VIe系统通过控制余热锅炉的烟气挡板或给水阀。一个联合循环电厂通常挂6-8块PAOC模块，分布在不同机柜——这种批量采购需求下，供应商能否保证同一硬件版本、同一批次出货，直接影响系统的冗余配置一致性。
真实感微案例：
广州一个燃机电厂做年度备件盘点时，发现库存只有1块，而且版本标签被磨得看不清了。采购部拿着旧模块拍了照片发给三家供应商询价，结果A报¥1.2万（含测试）、B报¥2.3万（全新原装）、C直接说没货——差价几乎翻倍。后来选了A，但要求对方在发货前把模块侧面版本标签拍照、把IONet通讯握手日志截图发过来确认。到货后插上，系统正常识别、通道输出值对得上，这事才算完。采购主管后来在部门例会上说了句：”燃机备件询价，同一型号差价大得离谱，多问三家不丢人。”
