描述
产品详情

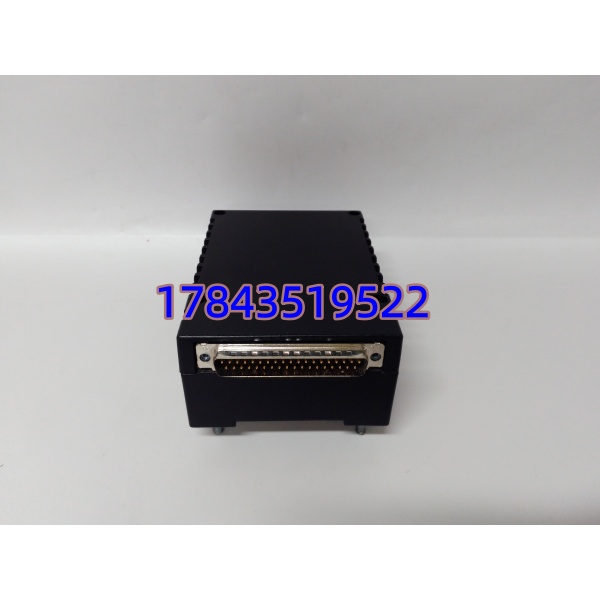

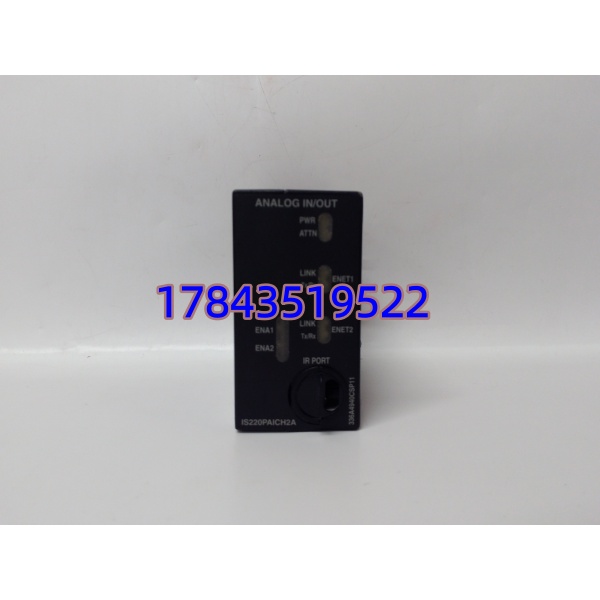

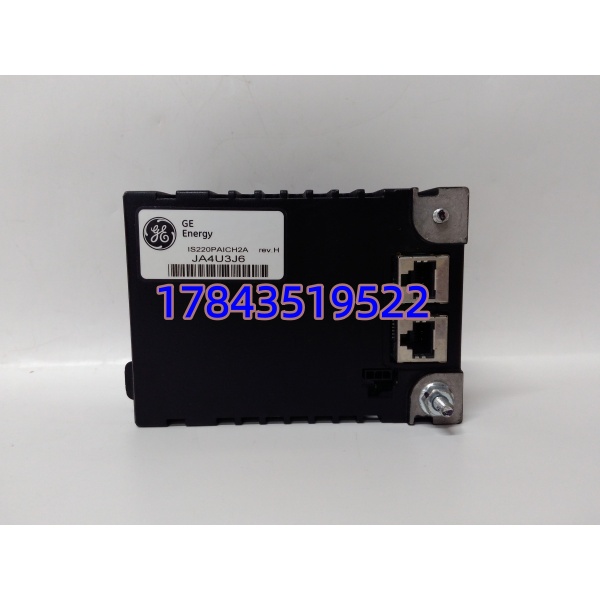

· 型号：IS220PAICH2A
· 品牌：GE（原 GE Energy / 现 GE Vernova）
· 系列：Mark VIe（含 Mark VIeS）Speedtronic 控制系统中 PAIC 类 I/O Pack
规格参数
| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | IS220PAICH2A / 336A4940CSP11 |
| 模块缩写 | PAIC（Analog I/O Pack） |
| 适配系统 | GE Mark VIe、Mark VIeS 燃机/汽机控制；TMR 或单工机架 |
| 模拟输入 | 10 通道（8 路可组态 ±10V/±20mA，2 路 4-20mA 专入），24bit Σ-Δ（商家页常标 16bit，以原厂手册为准） |
| 模拟输出 | 2 路电流环（0-20mA，CH1 可扩 0-200mA） |
| 扫描周期 | 5 ms（200 Hz 刷新） |
| 通信 | 双 RJ45 100Mbps 全双工以太网（IONet/ENET1+ENET2），IEEE 1588 可选 |
| 背板连接 | DC-37 针连接器直插 IS200TBAIH1C / TAIH1A / TAIH2A / STAIH 端子板 |
| 供电 | 24V DC 典型，27.4V DC 标称，14-32V 宽压，典型 5.3W / 最大 6.2W |
| 环境 | -40~+70℃（部分渠道页标 -30~+65℃ 属降额口径），5-95%RH 非凝露 |
| 隔离与安全 | 通道-背板 2500Vrms 隔离；UL E207685，ATEX Zone 2 / IECEx，SIL2 级（依系统证书） |
| 物理 | 约 82.6×41.9×121 mm，0.35 kg， conformal coat 三防 |
| 生命周期 | Mark VIe 仍在役但 IS220PAICH2A 已归 GE 备件服务线，新项目推 IS420/IS430 系，本件转 Last-time-buy 逻辑 |
产品介绍
竞品对比切入：和 ABB DSPC454 那种“一颗 DSP 扛全机逻辑”的主处理板不同，IS220PAICH2A 在 Mark VIe 里干的是“边缘信号搬运工”——控制器（如 IS420UCSBH）跑逻辑，它只负责把热电偶冷端补偿、RTD 三线补偿、4-20mA 开方这些脏活就近算完，通过双以太网甩给控制器，省得主控背 200 路 AI 扫描。现场实测发现，燃机罩壳里换它比换控制器频繁得多：不是坏，是端子板 TBAIH1C 的 DC-37 针氧化导致某路 AI 漂 0.6mA，误触发“排气温度分散度高”切手动。
作为 PAIC 第二版（A 尾），它最低工作电压压到 22.5V DC，比初代 PAIC 更能扛 24V 母线跌落；双网口原生支持 TMR 架构里的三取二表决链路。采购算 TCO 别只看单价（国内全新/翻新 USD 1500-4500 跳动），得把“同 CIMPLICITY/ControlST 工程版本 + 端子板配对”绑一起估。Mark VIe 机群在 9E/9F 燃机、余热锅炉上还能跑十年，这块 Pack 的供应链价值就在：单件故障不会停燃机，但会让温度控制回路退化成平均值，热效率掉 0.3% 够买半块板。
应用场景与库存策略
Mark VIe 的 AI Pack 最阴的故障是“精度退化型”：不报故障、LED 绿、通信在，但排气分散度从 ±8℃ 慢慢爬到 ±25℃，运行部还以为燃烧器磨损。等保护动作，已经切了三次手动。
- 9F 燃机排气温度阵列（Mark VIe TMR）：非它不可（PAIC 架构绑定 TBAIH1C 冷端补偿算法），建议每机架按 N+1 备 1 件裸 Pack + 1 块同批次 TBAIH1C 端子板（端子板针脚比 Pack 更易氧化）。
- 余热锅炉汽包三冲量调节：AI 回路涉安全阀联锁，建议 2 炉合备 1 件，由 GE 授权服务商代管固件镜像。
- 海上平台压缩机 Mark VIeS：ATEX Zone 2 认证件不能拿非防爆翻新件顶，建议中心库备 1 件原厂 NOS，平台当地不压货走 VMI。
- 老旧 9E 改造项目：环境粉尘大，到货先查 conformal coat 完整度再入库；DC-37 针脚建议另备精密清洁笔。
- 海外 EPC 备件包：交期按周询价且空运贵，建议国内库 1 件 + 项目国当地 1 件，走 A 类 ABC 管控（单机停机损失 > 备件价 50 倍）。
真实案例：2023 年沿海某 9F 联合循环，夜班排气温度趋势里第 7 支路偶发跳变，运行当传感器问题没理。三周后同架 IS220PAICH2A 的 CH5 输入漂移超 1.2mA，分散度报警切手动，燃机降负荷 40MW 运行 6 小时等备件（当地代理库没货，从新加坡调，空运 18h）。换下件回厂检测是 ADC 基准源温漂，不是现场干扰。反思：PAIC 类 Pack 不能等报警才换，建议把“每 40000 运行小时强制下线校准”写进 PM 计划；备件卡必须记清同机架 TMR 三块 Pack 的固件小版本（如 8.20.x 必须三块一致），否则热插拔上去 IONet 握手失败更耽误事。
