产品详情

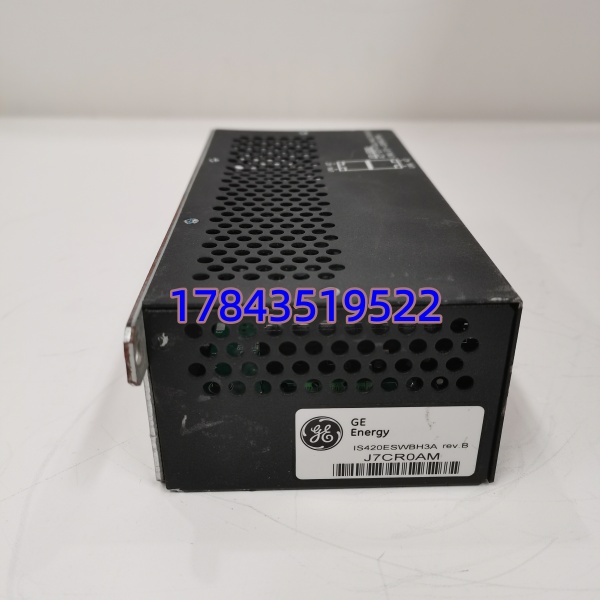

· 型号：1S420ESWBH3A
· 品牌：GE（GE Fanuc / GE Intelligent Platforms，现 Emerson Machine Automation Solutions 继承）
· 系列：GE VersaMax / Series 90-30 RX3i 配套 ESW 工业以太网交换机
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 1S420ESWBH3A（ESW-BH3A），GE Fanuc / GE IP 工业交换机 | 部分文档标为 IS420ESWBH3A（Mark VIe 体系重编号，硬件同宗需核对固件） |
| 交换机类型 | 二层网管型(Managed) 工业以太网交换机 | 支持 Web/Telnet/串口 CLI 配置 |

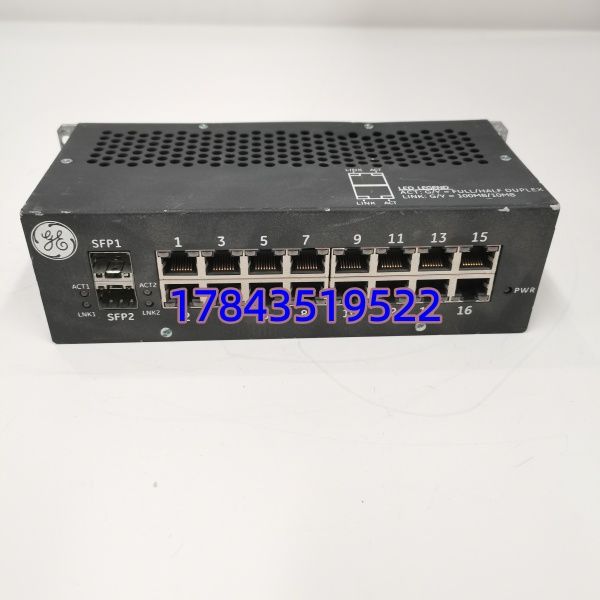

| 铜端口 | 8 × 10/100Base-TX RJ45，Auto-Negotiation，Auto MDI/MDIX | 每个端口独立 Link/Act LED |
| 光纤端口 | 2 × 100Base-FX SC 多模 Duplex（典型波长 1310 nm） | 出厂默认 ST 或 SC 依后缀，BH3A 通常为 SC 多模 2km |
| MAC 地址表 | 8K 条目，自动学习 | — |
| VLAN 支持 | IEEE 802.1Q Port-based & Tag-based VLAN，最大 256 VLAN IDs | 建议控制网/数采网分 VLAN |
| 生成树协议 | IEEE 802.1w Rapid Spanning Tree (RSTP) | 用于环网防广播风暴，收敛 <1s |
| IGMP Snooping | v1/v2，限制组播泛洪（关键用于 PAC Rx3i 广播包抑制） | — |
| QoS | 4 级优先级队列，基于 802.1p/DSCP | — |

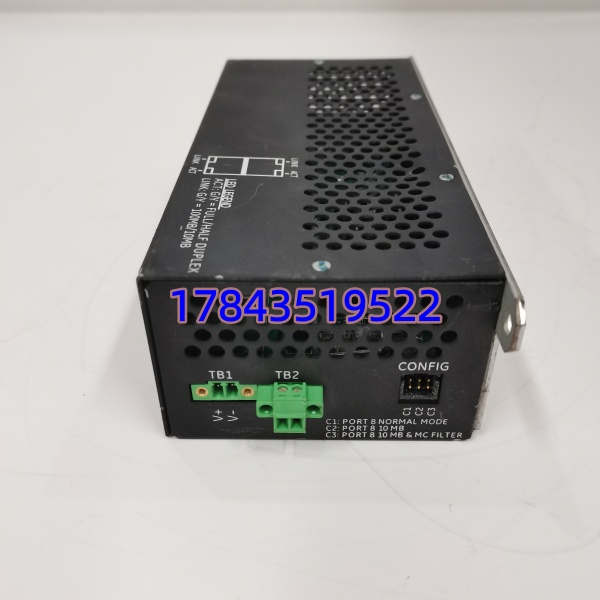

| 供电电压 | 24 V DC（允许范围 18~30 V DC），典型功耗 <10 W | 端子块或配套电源模块供给 |
| 指示灯 | PWR、Fault、Link/Act per port、FDX/Col per port | — |
| 安装方式 | 35 mm DIN 导轨（EN 50022）或机架侧装（依配套托架） | — |
| 工作环境 | 0℃ ~ +60℃ 运行，-40℃ ~ +85℃ 存储，5%~95% RH 无凝露 | 工业涂层 PCB（Conformal Coating） |
| 认证 | CE、UL 508、cULus、FCC Part 15 Class A、EN 61000-6-2/4 | — |
| 配置接口 | 前面 RJ45 Console（RS-232）、Web GUI、SNMP v1/v2c | 出厂缺省 IP 通常 192.168.1.xx（查 Quick Start Guide） |
产品介绍
在某个化水 PLC 改造项目里碰到过——原来的网络拓扑是两台 RX3i 通过 1S420ESWBH3A 搭 RSTP 环，一侧光纤跳线松动后环自愈正常，但有人顺手把另一端交换机的 RSTP 关了（”方便调试”），下次晃电恢复时整环广播风暴把上位 iFix 刷死。这模块本质上就是为控制层网络设计的二层网管交换机，IGMP Snooping 能把 PAC RX3i 的广播/组播限制在必要端口，比傻瓜交换机稳得多，尤其当现场混挂 HMI、工程师站和多套 PLC 时。
坦白说这代 GE ESW 系列早几年就 EOL 了（GE 官方 PCN 显示部分区域 2015~2018 年间停产生命周期），全新原厂新件基本绝迹，现在流通的全是渠道库存或拆机翻新。按 ABC 分类必须当 A 类关键备件对待——如果是环网里的节点，建议 N+1 留一块经配置备份/上电测试过的冷备件；若整站十几台同型号可建 Pool Stock 但注意各台配置（VLAN ID / IP / RSTP 域）可能不同，换之前一定导出 running-config 比对。严格来说 IS420ESWBH3A（Mark VIe 重编号）硬件相近但固件 Web UI 略有差异，混用前确认与您现网配置兼容，最好统一型号避免管理界面行为出入。
应用场景与库存策略
1S420ESWBH3A 挂掉或光纤口损坏，轻则一段控制子网失联重则 RSTP 环断裂触发 SCADA 全段报警——在连续工艺装置或电厂辅网，失去远程监视本身就会招来调度质询，若是 ES 站与汽机保护共用同一物理网风险更大。
- 火电厂辅网/化水/除灰 RX3i PLC 控制网络——PAC RX3i 通过 ESW 交换机接入厂级 DCS/SCADA，常组 RSTP 环 → 非它不可因需 IGMP Snooping + RSTP 与现网配置一致 → 建议按环网节点数 N+1 备 1 块冷备（导出当前配置存入备件标签），每两年上电自检。
- 水处理/市政污水 VersaMax 以太网架构——多 PLC 站通过光纤 SC 多模互联 → 建议区域备件中心 Pool Stock（覆盖全厂同型号站点），替换时注意光纤类型匹配（多模 SC，勿买单模误插致链路不稳）。
- 老旧系统延寿（EOL 已停产物料）——若仍运行该型号，建议向可靠二手/翻新渠道一次性采购覆盖剩余运行期（5~8 年）的备件量（通常每 8~10 在线台囤 1~2 块），并同步评估迁移至 GE SRP/ Hirschmann 或同档工业交换机做替代规划。
- 维护建议：每次改动配置后导出
.cfg文件归档；更换模块时先恢复配置再接入网络，避免 IP 冲突或 VLAN 不一致引发广播风暴。
真实案例：华南某自备电厂 2019 年大修后 #2 化水 PLC 环网西侧交换机（1S420ESWBH3A）PWR 亮 Fault——拆下测 24V 输入正常但所有端口无 Link，判定主板交换芯片失效。库房登记有”备件”却是更低端的非网管 5 口傻瓜交换机，插上去环网因无 RSTP 直接广播风暴逼停 #1 化水 PLC 段，赶紧断电退回。最终从已停用实训台拆了一台同型号（此前做过配置备份+上电测试）顶替，通过 Console 口快速 Restore 配置恢复通信。事后该厂把 ESW 系列全按 N+1 建经过老化测试的物理冷备，每台贴 config 版本标签。教训一句话：工业网管交换机不是傻瓜 Hub，备件不光要硬件对，配置也要对，EOL 件不测不备份等于没备。
