描述
产品详情

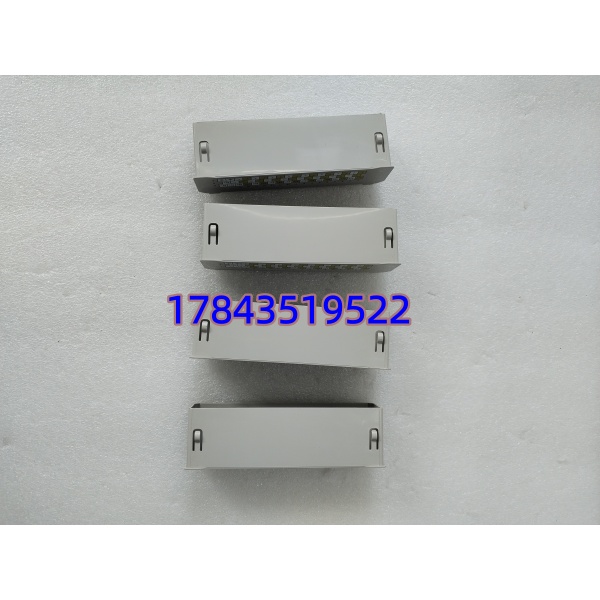

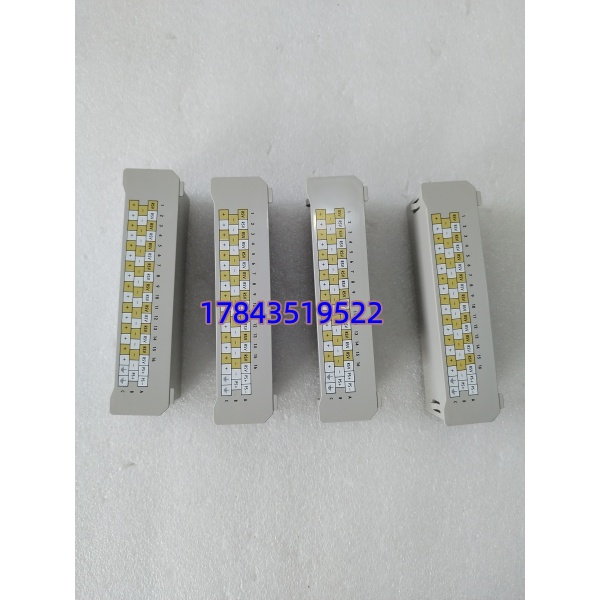

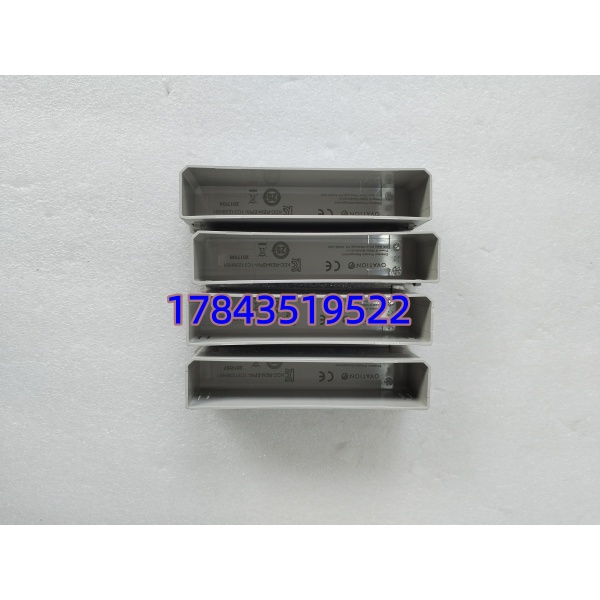

· 型号：1C31238H01
· 品牌：GE Fanuc / GE Automation（艾默生）
· 系列：Mark VIe
规格参数
| 参数项 | 具体值 / 范围 |
|---|---|
| 输入电压范围 | 18 ~ 36V DC（标称24V） |
| 输入电流（最大） | 8A @24V |
| 隔离输出路数 | 3路（底板逻辑电 / 现场侧1 / 现场侧2） |
| 每路输出能力 | 2.5A（持续），3A（峰值10ms） |
| 隔离耐压 | 500V DC（输入对现场侧） |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 保护功能 | 过流（每路独立）、反接、瞬态过压 |
| LED指示灯 | 输入OK（绿）、每路输出OK（3个绿） |
| 接线方式 | 2个独立4针可插拔端子（AWG 14-22） |
| 适配机架 | 1C31198G01、1C31234G01等Mark VIe背板 |
| 原厂状态（2024年） | 主动淘汰（Active – End of Life） |
产品介绍
现场碰过的事——某次夜班，一块1C31238H01上的现场侧输出突然掉电，但底板逻辑电还是亮的。维护兄弟死活找不到原因，因为卡件指示灯全灭但又没报警。折腾4小时后查出：这块板子的第二路现场电源隔离DC-DC坏了，输入有24V，输出剩3V。没有它，半个机架的DO卡全瘫。
说白了，1C31238H01不是卡件，是管“饭”的。它把粗放的现场24V电源精细拆分：一路喂底板总线（稳如老狗），另外两路隔离后供给I/O的现场回路——比如变送器的环路供电、电磁阀的驱动电源。隔离的好处是，现场短路不会把背板逻辑电拉垮，至少控制器还能喘气报警。
从供应链角度看，GE官方在2023年Q4将1C31238H01标记为“主动淘汰”，这意味着什么？最后采购窗口大概率在2025年底前关闭。我们算过一笔账：如果你有一套12个机架的Mark VIe系统，最少需要4块这种配电板（冗余配法）。按10年寿命周期，建议至少备2块新板，否则停产后再找二手件，价格翻倍不说，翻新质量还没谱。
应用场景与库存策略
配电板坏了不像卡件那么好换——它连着现场电缆和底板，换一次等于把半个柜子的线重做一遍。停机时间基本8小时起步。这玩意儿还不像保险丝能眼见为实，坏了得拿示波器抓纹波才能确诊。
典型场景与备货建议：
- 燃气轮机Mark VIe控制柜：为主机保护I/O提供隔离的24V现场电源——非它不可因为只有这块板能实现“底板逻辑电不被打断，现场侧短路自动关断但不影响其他路”——建议备1块冷备件，外加每半年做一次负载测试（带2A假负载10分钟）。
- 蒸汽轮机辅机机架：现场电磁阀多、短路风险高——隔离后的第二路电源专门给这些感性负载——建议由供应商代管（我们可寄存1块在你周边仓库，4小时调拨）。
- 老旧机组延寿（已运行超15年）：1C31238H01上的铝电解电容是薄弱环节，实测10年后容量衰减约30%~40%——强烈建议最后采购2块，按剩余寿命8年+2块库存算，平均成本摊到每年也就小几百块。
- 海外项目（备件采购周期>6个月）：当地无法快速调货——建议采购3块（1块在线热备，1块冷备，1块存放于项目现场库房）。
真实案例：
西北某热电联产厂，2022年冬季保供期。一台GE 9E机组的Mark VIe柜报警“Field Power Fault”，但1C31238H01的三个绿灯全亮。常规思路下，仪表工认为灯亮即正常，转而去排查现场电缆，整整浪费一天。结果发现：第二路绿灯是假的——内部光耦反馈回路正常，但输出端实际只有8V（带不动任何负载）。这招“骗灯”设计把人坑惨了。
拆除旧板后，现场没有备件。紧急从200公里外的兄弟单位借来一块退役板，上车后同样症状——因为那块也是坏的（同样电容老化）。最后被迫从某备件商高价调货（5500元，正常价3200元左右），到货已是第三天。停机累计损失：蒸汽少供约600吨，居民供暖温度下降2度，投诉电话打爆。复盘结论：全厂Mark VIe系统共7块1C31238H01在运行，库存居然为0。后来修正策略：按“每4块运行板配1块冷备”执行，并且每批新板入库前做满载老化测试（24V输入，每路输出带2.5A负载，持续4小时）。
常见问题解答 (FAQ)
Q1：1C31238H01官方到底停产没有？
严格来说，2023年Q4艾默生将其标记为“Active – End of Life”（主动淘汰）。按GE过往套路，这类配电板从EOL到正式停售（Last Time Buy截止）通常给12-18个月窗口。如果你看到这个回答的日期在2025年之后，请直接默认已停产。现在就查一下你内部的备件清单。
Q2：最后采购（LTB）建议买多少？
先盘你在役数量：每块1C31238H01对应一个I/O机架（有时候两个机架共享一块，但GE不推荐）。按MTBF（平均无故障时间）官方给的是25万小时，但我们现场实测15年后故障率明显上升（主要电容）。公式：在役数量 × 15年剩余寿命 ÷ 板子实际寿命（按12年保守算） × 1.5倍安全系数。举例：8块在役，计划再跑10年 → 8×10÷12×1.5 = 10块。这数不小，但停产后再买拆机件成本可能翻2-3倍。
Q3：替代型号是什么？
没有直接替代型号。艾默生的策略是逼你升级到新一代PACSystems RXi或Mark VIeS（不同背板）。但有一个坑：换底板等于换整个机架，成本翻10倍不止。如果你只是想补库存，老老实实买1C31238H01的最后采购批次。我们在2024年Q1还帮客户从艾默生欧洲仓库锁了一批货，现在手上还有十几块尾货。
Q4：二手拆机件能用吗？
分三六九等。A类：退役时间<3年、外观无变色、电容顶部无鼓包——可以，但必须提供输出纹波测试报告（满载2.5A时纹波<50mVpp）。B类：3-8年退役——只适合做冷备应急，不建议上电长期跑。C类：>8年或来源不明——白送都别要，修的钱够买半块新板了。我们曾经测过一块10年旧板，满载时纹波高达300mV，导致模拟量输入卡采样跳变。
