产品详情

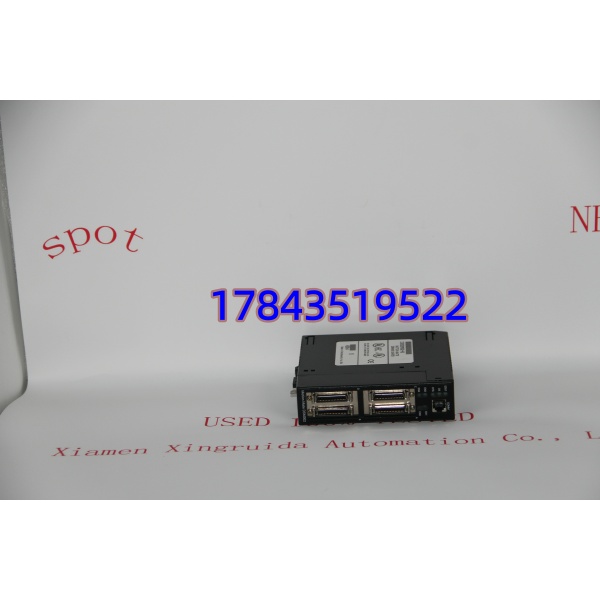

· 型号：IC693DSM302-BF（电气兼容 IC693DSM302-Ax / -Bx 系列）
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：Series 90‑30 PLC — DSM302 High Speed Digital/Position Input Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC693DSM302-BF（常见 A/B/C/D/E/F 后缀为固件/标签修订，插槽兼容） | PCB 边缘白字 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国产 |
| 产品类型 | Series 90‑30 DSM302 — Dual Channel High Speed Counter / Encoder Interface | 占用 1 I/O 槽 |
| 输入通道 | 2 组独立通道（Ch A/B/Z + 方向/单脉冲 可选） | 支持正交解码×1/×2/×4 |
| 最大输入频率 | 500 kHz（RS‑422 差分 A/B），50 kHz（单端 24V 灌/拉） | 以 Datasheet GFK‑0782D 为准 |
| 计数器分辨率 | 32 bit 软件可见（硬件 2×16bit 级联） | 上/下计数、模数预设 |
| 输入信号类型 | Quadrature Encoder(A/B/Z)、Pulse+Direction、Up/Down Pulse、Single Pulse | 软件配置 |
| 输入电压(单端) | 24 VDC（额定 15–30 VDC 灌/拉） | 典型阈值 ≈ 9V ON / 5V OFF |
| 差分输入电压 | RS‑422 电平（A+/A‑, B+/B‑） | 终端电阻 120Ω 建议现场加 |
| 锁存/捕获功能 | Present Value Latch on Z‑pulse / External Latch Input / Software Latch | 各通道独立 |
| 比较/Preset | 8 个预设值/凸轮输出(per channel) 可触发中断或 %R 位 | 硬件比较无扫描延迟 |
| 所需端子块 | IC693TCM300（螺钉）或 IC693TCM309（弹簧） | 单独采购 |
| 背板供电 | +5 VDC from 90‑30 机架（典型 200–300 mA） | 功耗 < 1.8 W |
| LED 指示 | MOD OK（绿）、ERR（红）、各通道 ACT/Home 依固件 | 面板丝印 |
| 兼容 CPU | IC693CPU311/313/323/331/340/350/360/364 全系（固件 ≥ 5.0 推荐） | 插任意 I/O 槽 |
| 隔离 | 现场—背板 1500 V AC rms（光耦），通道间非隔离 | IEC 61131‑2 参照 |
| 工作温度 | 0 ～ +60℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 140 × 35 × 120 mm（标准 90‑30 单槽宽） | |
| 重量 | ≈0.2 kg | 不含端子块 |
| 生命周期状态 | Legacy / 部分区域 EOL，市面 NOS 及认证翻新品流通 | 建议确认现货 |
| 参考手册 | GFK‑0782D (DSM302 Manual)、GFK‑0356 (90‑30 H/W Install) | |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch |
产品介绍
前阵子帮一家板材横切线查”定尺不准”——操作员说切出来忽长忽短 2–3mm，程序 PID 没问题。拆柜发现前任用普通 %I 点读编码器脉冲进 CPU 做软计数，扫描时间 20ms 导致高速时漏脉冲。换成 IC693DSM302 接管 A/B 相硬件计数后，误差归零。教训很简单：200kHz 以上编码器信号别走普通 DI 点，必须交给 DSM302 这类硬件计数模块。(严格来说 DSM302 对差分 RS‑422 编码器支持到 500kHz，但你的现场如果线长超 15m 要在编码器端或柜内加 120Ω 终端电阻——没终端在 250kHz 以上容易出现 A/B 相位抖动导致多计/少计。)
IC693DSM302 是 Series 90‑30 平台上专为高速脉冲/编码器信号处理设计的协处理器模块：两路独立通道可做正交解码、方向判别、位置锁存和电子凸轮比较，结果通过专用 %AI 寄存器（或 DSM 数据表映射至 %R）供 CPU 每个扫描周期读取，比软计数快两个数量级且不受 PLC 扫描抖动影响。商业上它的价值在于延续 legacy 90‑30 产线的运动控制能力——切边、定长、卷取、飞剪等场景离了它会被迫整机 PLC 换代。目前原厂新件基本绝迹，靠 NOS 剩余库存和认证翻新品流通，交期通常现货或 1–2 周调货。对仍用 90‑30 做单/双轴定位的设备（尤其是独一产线无冗余），建议按每套关键机架备 1 件冷备件(Buffer Stock)并同步备用 IC693TCM309 弹簧端子块（端子块氧化是另一个常见故障点）。我们出货 NOS 核对 GE 原厂标签及 BF 后缀匹配性，翻新品在 90‑30 测试机架接旋转编码器仿真信号验证计数线性及 Z‑相锁存附报告。
替换与升级建议
✅ 直接替换
- IC693DSM302-BF ←→ -Ax / -Bx / -Cx 等同系列（字母后缀多为固件版本或 label 变体，插槽及功能兼容可互换），断电更换后 CPU 自动识别 DSM 类型——建议在 Proficy ME / Logicmaster 打开 Hardware Config 确认 DSM302 参数（预设值/计数模式/滤波器）与旧配置一致并重下载。
- 若原系统只用单通道可用 IC693DSM314（单通道版）仅当程序中未引用 Ch B 资源且槽位配置改单通道型，通常不推荐紧急混用。
⚠️ 软件兼容（需改配置／校验）
- IC693DSM314（单通道高速计数）→ 若原用 双通道且程序引用 Ch B 寄存器/中断，直接替换会导致地址引用错误，需改逻辑删减 Ch B 相关内容——属降配应急不推荐长期用。
- 升级至 RX3i 平台(IC695APM001 等) 做运动控制：需换机架、重组态及重写 Motion 逻辑，属系统级改造。
❌ 硬件不兼容
- IC693MDL645 / 普通 24V DC 输入模块 ——，无硬件计数电路，高速信号必丢失。
- VersaMax(IC200MDxxx)、RX3i(IC695xxx)、90‑70(IC697xxx) 高速计数模块 ——背板引脚、物理尺寸、I/O Map 完全不同，不可插入 Series 90‑30 机架。
- 必须配专用端子块(TCM300/TCM309)，引脚定义与普通 AI/AO 端子块不同，缺端子块无法接线。
