DS200RTBAG3AEB GE 电源励磁板 | Mark V 涡轮控制 52接线点 备件

描述

关键技术规格

产品深度介绍

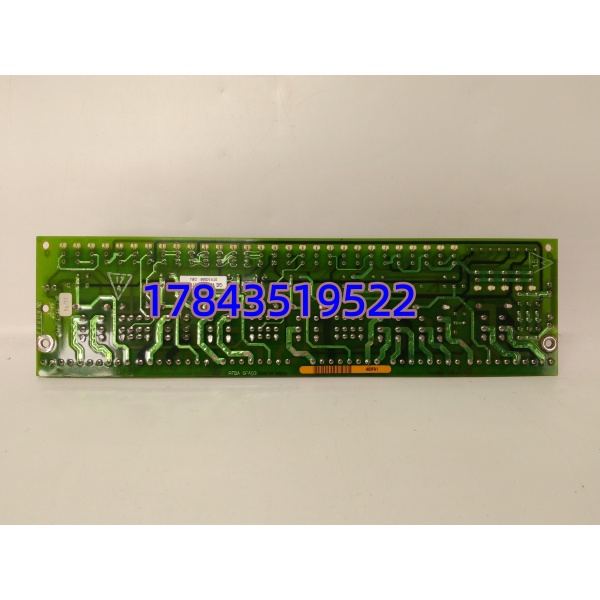

GE DS200RTBAG3AEB 是 Mark V 涡轮控制系统中的一块可选继电器端子板，安装在驱动柜内部 。它本质上是一个信号中转站——接收来自控制系统的指令，通过其上的继电器去驱动现场设备，如执行器、电磁阀、指示灯等，同时也能把现场状态信号反馈给主控系统。

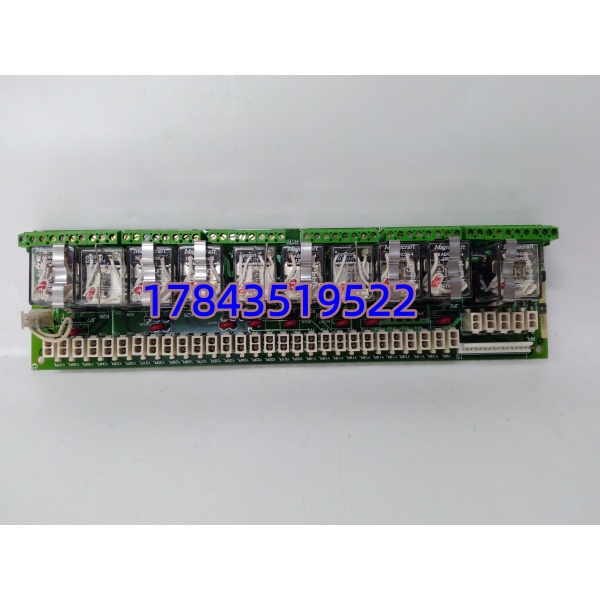

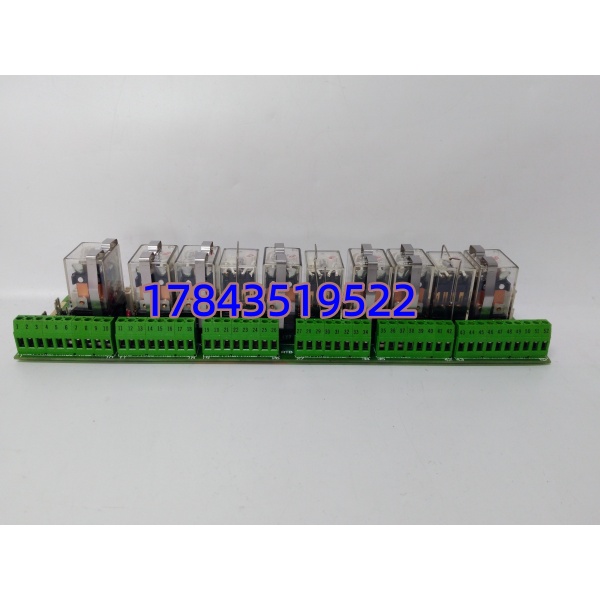

这块板子的核心价值在于 10个带状态指示灯的继电器 和 52个灵活的接线点 。每个继电器都配有状态指示灯，亮起即表示继电器已吸合通电，现场排查问题时非常直观 。板子上还有跳线可以用来配置每个继电器的控制逻辑，比如选择由主控板直接驱动还是由外部信号驱动 。对于Mark V这类老系统，能原厂替换的备件越来越难找，DS200RTBAG3AEB作为可选板卡，在很多老机组的升级改造和故障抢修中必不可少。

⚠️ 特别注意：安全操作
这块板子属于Mark V驱动系统的一部分，拆装时必须严格遵守安全规程。断电后至少等待5秒再动手，因为板子上的电容等元件会存储高压电荷，马上触碰有触电风险 。

应用场景与行业案例

工程痛点描述

Mark V这套系统，在燃气轮机和蒸汽轮机控制里算是老前辈了，国内不少电厂、化工厂的自备电站还在用。这系列控制器的备件现在越来越难找，尤其是DS200RTBAG3AEB这种可选板，它不是标配，当年没配的话现在想加都费劲。这板子如果坏了，最麻烦的是继电器的线圈电压配置——板上有跳线JP2是给继电器线圈选电源的，如果没按原配置插好，换上去了继电器也不吸合，信号过不去，现场查半天查不出毛病。

典型应用场景

1. 燃气轮机 – 辅助系统控制
   燃机的启动油泵、燃料截止阀、润滑油泵等辅机的启停控制，都靠这些继电器板发出开关量指令。Mark V系统里，这块板子就是干这个活的。
2. 蒸汽轮机 – 汽门/疏水阀驱动
   主汽门、调速汽门、各级抽汽疏水阀的电磁阀驱动，全靠板子上的继电器来带。这些阀门的动作直接关系到机组的启动和停机安全。
3. 发电厂 – 励磁系统逻辑控制
   发电机励磁系统里的接触器、灭磁开关、起励回路，很多逻辑控制信号也是通过这类继电器板来中转的。
4. 工业透平 – 联锁保护信号输出
   透平机组的油压、温度、振动等保护联锁，动作信号需要通过继电器板输出到停机电磁阀或报警回路。这块板的可靠性直接影响到保护动作的及时性。

案例：华东某燃机电厂紧急更换

去年秋天，浙江一家燃机电厂的一台9E燃机，运行时突然报“燃料截止阀状态反馈故障”。值班的仪控工程师老孙查了一圈，发现DS200RTBAG3AEB板子上对应的继电器指示灯不亮，判断是继电器触点烧死了，无法正常吸合，导致阀门状态信号回不来。

燃机当时正在带负荷运行，燃料截止阀如果状态不可信，按规程只能降负荷甚至停机处理。老孙赶紧翻备件库，翻了半天找到一块以前改造时拆下来的旧板子——型号一样，但是跳线设置不记得了。

他赶紧翻旧图纸，确认了JP2跳线原来接的是外部24V电源。他把旧板子的跳线按原样设置好，板子插上去之后，继电器吸合正常，阀门状态信号恢复正常，负荷也加回来了。老孙后来在部门会上专门提了这件事：“换这种老系统的板子，不能光看型号一样就往上插，板子上的跳线和接线点配置必须提前核对清楚，不然换上去了也不干活，白忙活。”
