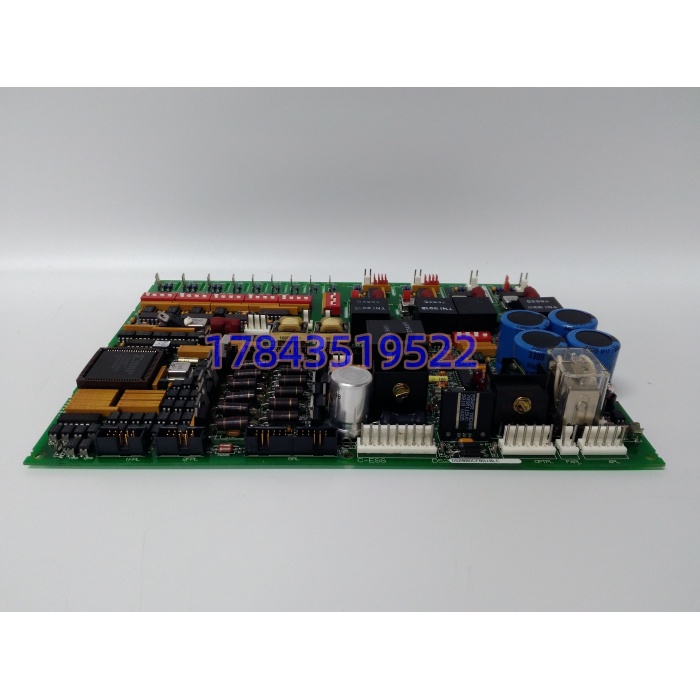

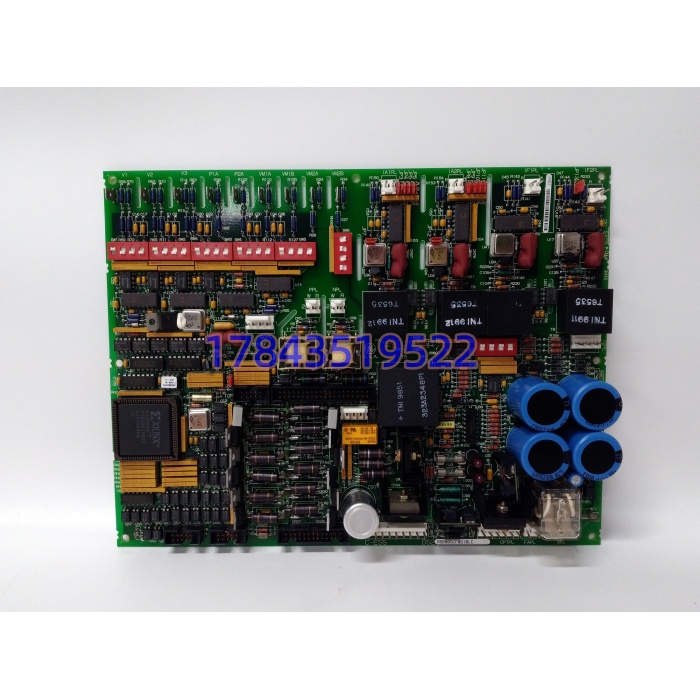

产品详情
· 型号：DS200DCFBG1BLC
· 品牌：GE（GE Vernova）
· 系列：Mark V Speedtronic DS200 系列（DCFB 直流反馈电源板）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark V 机架直流反馈电源板 | 插 RSTx 机箱指定槽，非独立仪表 |
| 功能缩写 | DCFB = DC Feedback Power Supply Board | G1BLC：G1 基版，B 硬件修/L 涂层修/C 图修 |
| 输入电压 | 38–115 VAC，0–500 kHz 宽频 | 来自控制电源变压器 CPT 次级 |
| 逻辑输出 | +5 VDC @ 4 A | 给 TCQA/主控逻辑与 CPU |
| 模拟输出 | ±15 VDC @ 0.8 A（其中 0.25 A 可外引） | 运放、SCR 门极驱动、光纤收端 |
| I/O 输出 | +24 VDC @ 3 A / -24 VDC @ 1 A | 继电器、DI/DO 隔离侧 |
| 辅助输出 | 115 VAC 独立绕组 | 直驱机柜冷却风扇，不经断路器 |
| 反馈电路 | 片内 VCO（标称 250 kHz），分流器 50–250 mV 入 | 变频率量，逻辑-电源隔离 2.5 kV |
| 配置 | 12 跳线（JP1–JP12，JP13/14 预留未装）+ 7 DIP | 切输入范围、使能、反馈极性 |
| 指示 | 2 LED（电源/状态）+ 1 氖灯（熔丝断） | 5 测试点：P5/DCOM/P15/N15/ACCT |
| 保护 | 3 可换熔丝（FU1–FU3）+ 过压/过流/短路 | 无自恢复，烧了换丝 |
| 尺寸/重量 | 6U Eurocard 233.35×160 mm / 约 0.9 kg（2 lb） | 标准 Mark V 槽位 |
| 环境 | -30～+70 ℃ 工作，-40～+85 ℃ 存储，IP20 柜内 | 普通工业涂层（非 Conformal） |
| 手册 | GEI-100028 | 以原厂手册为准 |
| 生命周期 | 原厂停产，流通以库存新品/翻新/维修件为主 | GE Vernova 不再接单新造 |
产品介绍
从维护者视角切：Mark V 机柜里最容易被当成”普通开关电源”忽视的，就是这块 DCFB。现场实测发现，某联合循环电站夜班 #2 燃机 Mark V 报”Loss of 5 V Logic”，全架 I/O 闪断，查下来不是 TCQA 死机，是 DCFBG1BLC 里 +5 V 那路电解电容漏电导致输出电压跌到 4.78 V，板子 LED 还绿着——氖灯没亮、熔丝没断，纯老化软故障。严格来说它只在 Mark V 这种”电源+反馈二合一”架构里成立：VCO 把电枢电流变 0–500 kHz 计数送给 LDCC，省了独立 A/D；你要拿现代 24 V 开关电源替它，反馈链路直接断，励磁闭环变开环。
这块板在 TCO 上是个隐形大头：单件渠道价几千到一万多，但 Mark V 机架没了它，燃机保护链整段哑火，非计划停机按小时数十万计。按 ABC 法归 A 类，但备法有讲究——它是”机架级共生件”，建议按 RST 机箱数量 1:1 冷备（不是按板件散备），同修订 BLC 才能直插直跑；拿早版 G1ALC 硬替要重对跳线且 ToolboxST 里 I/O 校准系数可能锁旧版。原厂停产意味着 Last-time-buy 窗口已关，现在该做的是”库存收敛+同修订成对囤”，别等全网剩拆机件时被人绑价。
应用场景与库存策略
Mark V 虽老，国内 2000 年代上的一批燃机、汽机、EX2000 励磁柜还在跑，DCFB 这种板寿命瓶颈在电解电容和 VCO 温漂，12 年以上机龄进入故障陡升区。原厂新件已无交期可言，库存新品/翻新件调货 1–3 周，拆机件当天发但跳线设置和 VCO 零点常被动过。
- 联合循环电厂 Mark V 主控柜：RST 机箱给燃机轴系保护供电+励磁反馈 → 非它不可（VCO 反馈闭环绑定 LDCC/SDCC）→ 每面 RST 机箱中心库冷备 1 块同修订 BLC，纳入 A 类年度通电老化。
- EX2000 励磁柜：DCFB 供 ±15 V 给 AVR 模拟侧、115 VAC 扇电独立 → 励磁柜多建于非空调小室，电容老化更快 → 建议大修周期（4–5 年）强制轮换 1 块上线，旧件回厂校准。
- 石化自备电站 DC2000/AC2000 传动：老驱动柜同板复用 → 全厂 Mark V 系通用一个物料码（锁 G1BLC）→ 中心库备 1–2 块，车间不分散囤。
- 备件采购避坑：渠道常把 DS200DCFBG1BJC、G1ALC 当 BLC 卖 → 订货单写全”DS200DCFBG1BLC 修订 B/L/C 一致”，收货核对板角激光印。
- 改造场景：Mark V 升 Mark VIe 时 DCFB 随老柜退场 → 退场前把同修订备件转手集团内老线，别当废板卖（翻新市场收 BLC 版）。
真实案例：东北某热电厂 #1 机 EX2000 励磁，凌晨无功波动跳 AVR 切手动，查 Mark V 柜发现 DCFBG1BLC 氖灯没亮但 +15 V 测试点读数 14.2 V 且随风扇启停抖到 13.8 V——VCO 参考电源被扇电绕组串扰。备件柜里那块是渠道标”G1BLC 兼容”的 G1ALC 拆机件，跳线 JP5 位置不对，上电扇转但 VCO 频率偏 8%，励磁电流反馈算出来差 5%。后来从同集团另一厂借原厂 BLC 库存件跨市闪送，4 小时恢复；事后该厂把 DCFB 从”电子杂项”提级到 A 类，按同修订 1:1 备且每次大修做 72 小时热老化+VCO 频率标定。
