描述
产品详情

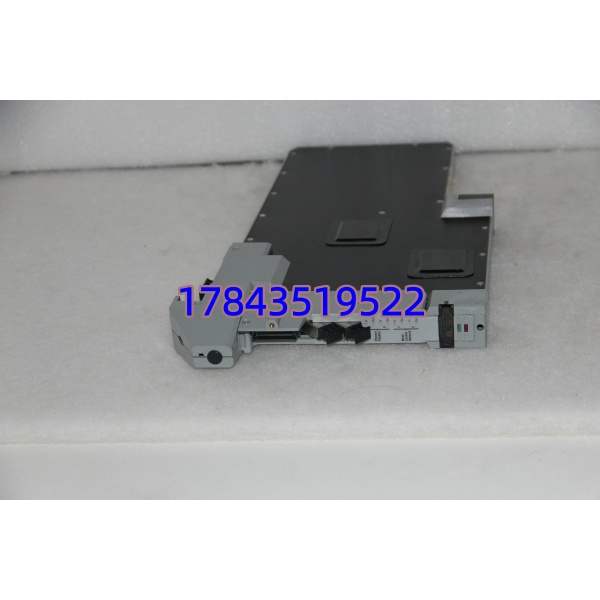

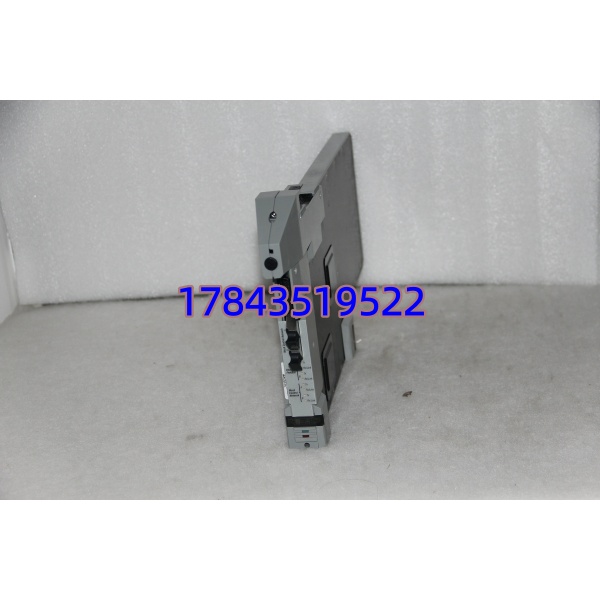

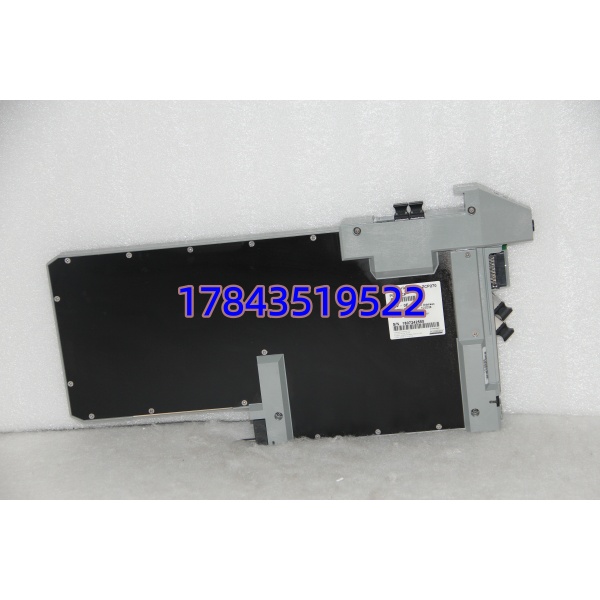

· 型号：P0926CP（ZCP270）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series — Z-Module Control Processor
规格参数
- 对应硬件型号：ZCP270（Z-Module Control Processor 270）
- 部件号：P0926CP / P0926CP-0E（不同后缀代表固件版本或标签变体，以原厂BOM为准）
- CPU：AMD Elan SC520，32位，100 MHz
- 内存：16 MB SDRAM（带ECC纠错），32 MB Flash（固件/程序存储）
- 控制能力：最大约 4000 控制块，执行速率可达 10,000 块/秒，最小基本处理周期 BPC = 50 ms
- I/O 支持：直连 32 个 200 系列 FBM（经 FCM100Et+FEM100 可扩展至 128 个 FBM）
- 通信接口：2 × 100 Mbps 光纤以太网（MESH Control Network），1 × RS-232（调试/组态口）
- 冗余：支持双模块 1:1 热备（Fault Tolerant Pair），故障切换 <100 ms，无扰动切换
- 供电：24 VDC 由 Z 型安装底座（Mounting Base）经背板分配，典型功耗 ≈ 8–10 W
- 工作温度：0～+60℃（32～140℉）
- 湿度：5%～95% RH 非冷凝
- 物理尺寸（单模块）：约 132 × 105 × 52 mm（H×W×D），重 ≈ 0.6–0.8 kg，压铸铝外壳 IP20
- 认证：CE / UL / cUL / FM Class I Div 2 / SIL 2（视具体固件版本，需核对证书）
产品介绍
P0926CP 是 Foxboro I/A Series DCS 的 Z-Module 控制处理器（ZCP270），装在 Z 型机架/Mounting Base 上，一头接 MESH 控制网络（光纤以太网），一头通过 FCM100E/Et 挂 Module Fieldbus 去驱动 200 系列 FBM。它跑控制策略——连续 PID、串级、选择、顺控、超驰——所有实时运算和报警判定都在这里完成，是控制站的”大脑”。
坦白讲，这模块在老炼化/电厂 I/A 系统里属于关键单点——主控站挂了没冗余就是全装置切手动。我建议至少配一对做热备。P0926CP 本身支持在线插拔更换（在冗余对里先确认 Standby 状态正常再拔故障的主控），组态存在它板载 Flash 及 CP 数据库中，换件后自动同步下载，正常不需重下程序。老系统升级或增补时注意 FCM 固件版本匹配，不然 CP 会报 COMM FAIL 死活连不上 FBM。
应用场景与行业案例
Foxboro I/A 老装置最怕的是控制站莫名宕机——尤其是只装了单 CP 又没冗余的 early-install。P0926CP 支持 1:1 热备，主 CP 硬件故障或 Flash 损坏时 Standby 无缝接管，避免装置大范围切手动。这点对连续工艺（常减压、催化、锅炉）至关重要。
典型场景：
- 炼油/石化 — 常减压/催化裂化/重整装置控制站， 冗余对做区域控制，驱动 60～100+ FBM AI/AO/DI/DO。
- 火电厂（BOP/DCS） — 辅机控制、汽机 EHC 接口，I/A Series 老站延寿保留原架构只换 CP。
- 化工/化肥 — 合成氨/尿素装置，复杂 PID 串级+顺序启停全部在 ZCP270 执行，要求控制周期稳定 50ms～1s。
- 水处理/造纸 — 中等规模 I/O（<128 FBM），单对 足够，性价比优于整体换 DCS。
真实案例：华东某炼厂加氢裂化装置，原单 CP（ZCP270 早期批次）Flash 老化导致随机 Watchdog Reset，一班跳两次。库房有一块 NOS（New Old Stock），先加装为 Standby——断电插进邻槽、接 Fault-Tolerant Cable、上电自动同步（约 2 分钟绿灯亮），确认冗余对 OK 后，择低负荷窗口把原故障 CP 拔出换新。全程未停控制回路，操作员甚至没感觉切换。老师傅感慨：早知道十多年前多买一块做冗余，省得半夜爬起来复位。
常见问题解答 (FAQ)
A：在已配对的冗余对（Fault Tolerant Pair）中，Standby CP 可在运行中插入；故障主 CP 确认 Standby 已接管（SYNC LED 常绿）后可带电拔出更换。组态和控制块存在 CP Flash + AW/WP 数据库，新 CP 上电自动从 Active CP 或 Station Database 同步下载，正常不需手动重装程序。但单 CP 无冗余时——别热拔，会丢控制。
A：可以，但需配 FCM100E（非 FCM100Et），FCM100E 同时支持 100 系列（268 Kbps）和 200 系列（2 Mbps）Fieldbus。 本身不挑 FBM 代际，限制点在 FCM 类型。
Q：停产了怎么买？翻新件敢用吗？
A：ZCP270 多数区域已 EOL/Legacy，市面主要是 NOS 或测试翻新品。坦白讲这模块翻新的风险比 TA 板高——重点查 Flash 读写次数（上电看 Diagnostic 页有无 Memory Error）、风扇（如有辅助散热要求视机柜环境）、金手指氧化程度。要求卖家提供上电自检截图（Status LEDs 全绿、无 WDOG/ERR）。
Q：如何鉴别假冒/拼装件？
A：原厂 Foxboro 激光标在模块面板上，序列号可在 Schneider 历史记录中交叉核验（部分老批次需原厂服务号查）。壳体为压铸铝原厂模具，仿制壳子合模线粗糙、螺丝头标错。板载 AMD Elan SC520 + SDRAM 颗粒品牌也可辅助判断。
A：不需要重下组态，也不需要重启 FBM。冗余同步完成后新 CP 进入 Standby/Active。唯一注意：如果是首次加装第二块 CP 组成冗余对，需在 System Definition 里配置 FT Pair 并下装 Station——这步需短暂停控制周期（通常 <30s），安排在窗口期做。
