描述
产品详情

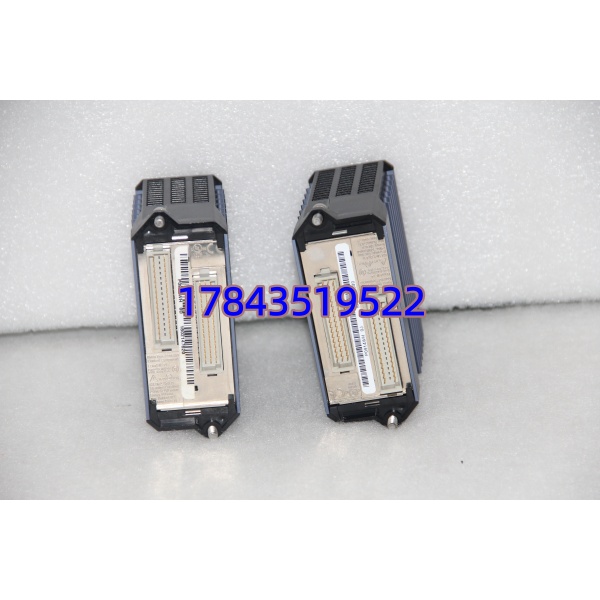

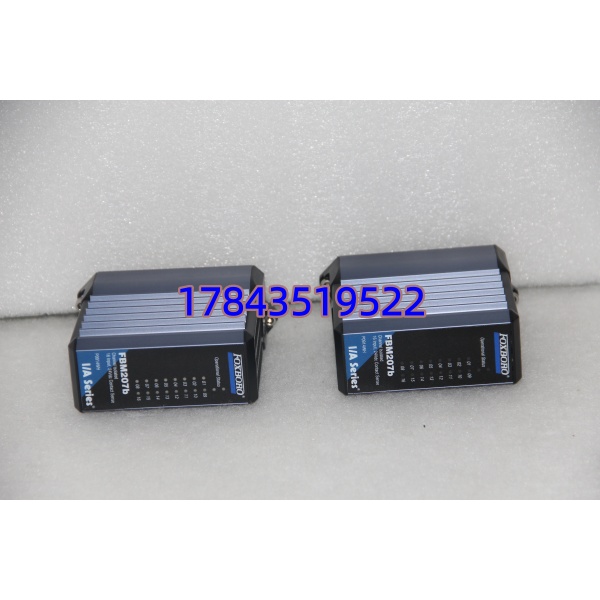

· 型号：FBM207B（FBM207b — 24 VDC Contact Sense Variant）
· 品牌：Foxboro（Schneider Electric / AVEVA）
· 系列：I/A Series Distributed Control System — Fieldbus Module (FBM)
规格参数
- 模块类型：16 通道离散输入（DI）/ 触点感应模块，”B” 版本 = 24 VDC 内部励磁接触检测
- 输入通道：16 路，各通道光电隔离（通道-通道及通道-系统地）
- 输入模式：干触点（无源）或湿触点（有源 24 VDC 电平）兼容，模块内部提供开路检测电压
- 开路励磁电压：标称 24 VDC ±15%（典型 21~27 VDC 开路时）
- 短路电流限制：≈ 3.2 mA（典型），防现场短接损坏
- ON 态判定：输入回路闭合且电流 > 阈值（通常 < 5 VDC 压降为 ON）
- OFF 态判定：开路或电压 > 15 VDC（依组态）
- 隔离耐压：通道间 / 通道-系统地 ≥ 1500 Vrms（IEC 61010-1，部分资料标 2500 Vrms）
- 防抖滤波：软件可组态 0 / 4 / 8 / 16 / 32 ms，抑制触点抖动
- SOE 支持：是，可时间戳记录状态变化（需 FCP 启用 SOE）
- 冗余：支持 1oo2 硬件冗余对（两个 FBM207B + 冗余适配器 TA），现场信号并接
- 现场总线：通过冗余 2 Mbps Module Fieldbus 与 FCM/FCP270/FCP280 通信
- 供电：背板 24 VDC ±5%（冗余双路），典型功耗 3~4 W
- 状态指示：模块 OK / Fault LED + 16 通道状态 LED
- 配套端子组件（TA）：需配对应 I/A 系列 TA（如压缩型或环型端子板 P0916xx 系列），TA 型号依柜内布置定
- 工作温度：-20℃ ~ +70℃（部分宽温版 -40℃ 起，以标签为准）
- 环境等级：ISA S71.04 Class G3（防腐涂层），5%~95% RH 非冷凝
- 物理尺寸：约高 102 mm × 宽 45 mm × 深 104 mm（含安装耳 114 mm）
- 重量：约 0.18~0.28 kg
产品介绍
FBM207B 是 Foxboro I/A Series DCS 的 24 VDC 触点感应数字输入卡，专用于采集现场限位开关、按钮、电机运行/故障辅助触点、ESD 联锁反馈等开关量信号。和 FBM207（电压监测型，可接受 60 VDC/120 VAC 等需外部源）不同，”B” 版内部自己出 24 V 检测电压——现场干触点直接两根线进端子块就行，不用另拉 24 V 电源。每通道独立隔离，一点接地故障不影响其他点，支持 Sequence of Events 时间戳，这对事故追忆非常关键。
有一点要注意：FBM207B 必须配正确的 Foxboro Termination Assembly（TA）——老柜用环型端子 TA，新些用压缩型，针定义一样但物理接线方式不同，买之前拍原 TA 标签确认。该系列部分早期版本已 EOL，目前采购多为库存全新或认证翻新品。换件时 I/A 系统不停机可直接热拔插，拔之前确认冗余配置或知晓该点短时不可用。
应用场景与行业案例
我在现场遇到过一套常减压装置 SOE 追事故，FBM207（电压型）接 24 V 湿触点因现场共地干扰偶发误翻转——后来把该槽换成 FBM207B 干触点方式，隔离度更好，再没出过假 SOE。说白了，单纯 24 VDC 现场 DI 点，207B 是 I/A 柜里最省事的选择。
典型场景：
- 炼油/乙烯装置 ESD 反馈采集——阀门回讯限位、联锁旁路按钮状态进 DCS，SOE 追时戳精确到 ms
- 电厂辅机程控（吹灰/输煤/除灰）——大量电机运行/停止/故障辅助触点集中采集，16 点高密度省槽位
- 海上平台工艺撬块——G3 防腐涂层版本抗盐雾，远离主控室分布式 FBM 机架就近装
- 化工厂批次反应釜——联锁允许/急停按钮状态监测，冗余对配置防单模块故障丢失信号
- 老 I/A Series 扩容或备件更换——原柜配的就是 FBM207B，直接同型号替换保接线不变
真实案例：某化肥厂合成氨装置大修后开车，一个压缩机润滑油低位开关联锁 DI 点时有时无。查 SOE 发现该点所在的 Ch.14 偶发毛刺——拆下看端子块背后螺丝压线松半圈，紧完恢复正常。后来借大修把所有 FBM 端子扭矩复核一遍，换下两块 BAT LOW 告警的老 207B（顺带备份了 ICC 组态）。老师傅说”这卡十来年不坏，坏的全是端子松或屏蔽接地乱。”
常见问题解答 (FAQ)
支持热插拔。拔出时该模块所有点临时不可用——若组态为冗余对则另一块继续采集；若为单模块，对应点在此期间显示 Last State 或 Fault（依你的 Compound/Block 组态）。插回后自动重同步，约数秒恢复。建议非必要不在开车期拔。
FBM207 = 电压监测型（可接受外部 15~60 VDC 或 AC 120/240 V 需 TA 配衰减）， = 24 VDC 内部励磁触点感应，FBM207C = 48 VDC 触点感应。三者物理兼容同一 FBM 槽位，但组态里 Module Type 必须选对——插错类型 I/A 报”Wrong Module Type”且不运行。
Q3：端子块（TA）怎么配？随便买个 37 针端子能用吗？
不行。必须用 Foxboro 指定 TA（如 P0916AE 压缩型或 P0916AW 环型等），TA 内含必要的信号回路和公共汇流。TA 型号依你机架是本地安装还是远程（Extended I/O）及电缆长度定，核对原柜 TA 标签 P/N 最保险。
Q4：换新模块需要重新下装控制策略吗？
不需要。I/A Series 控制策略存在 FCP 硬盘/Flash，FBM 只存通信参数。新 207B 插上后 FoxView/System Manager 下发配置自动加载。唯一留意：若原系统用了老固件版 而新卡固件较新，个别极老 CP 可能需升 FBM Firmware Pack——这种情况罕见但遇过，提前问供方固件版本。
Q5：怎么鉴别拆机/翻新品是否靠谱？
看模块顶部 Foxboro 原厂标签序列号清晰、 conformal coating（三防漆）无二次喷涂痕迹、金手指无深划痕。上机架后在 System Manager → Hardware Status 读 Module Info——假卡通常 ID 读不出或报 Unknown FBM。正规供货应提供通电自检通过 + 16 通道模拟通断测试记录。
Q6：停产了买不到全新怎么办？
主流做法是采购经功能测试认证的拆机件（要求供方提供 ICC 联机读 ID + 带载 DI 测试截图）。关键装置建议按机架 N+1 备一块。长期若考虑升级可评估 Foxboro Evo 兼容新版 baseplate，但需确认 FCP 版本及 TA 兼容性，不建议盲目混代。
