描述

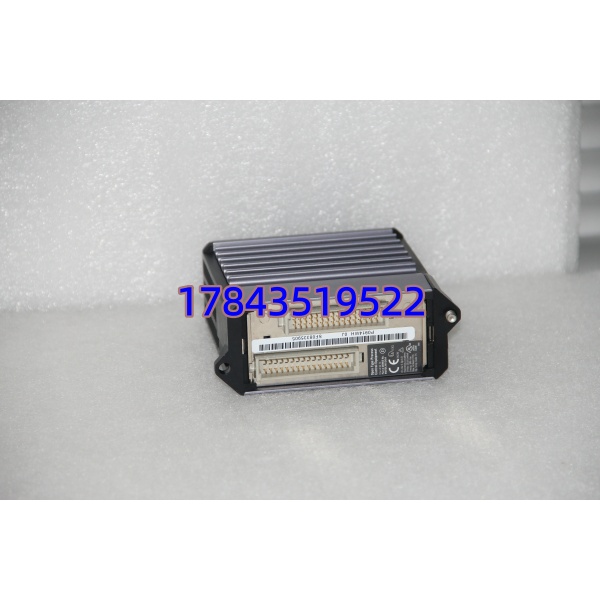

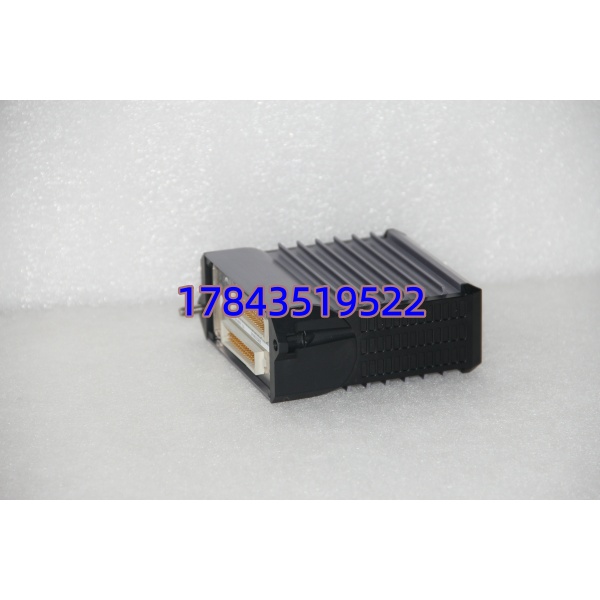

产品详情

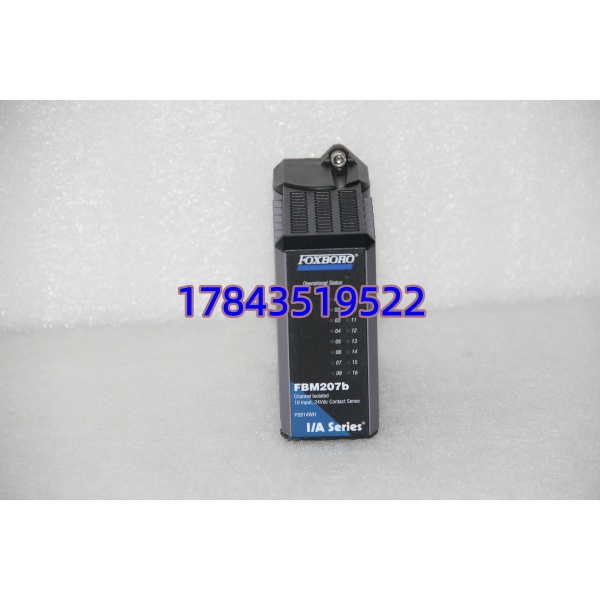

· 型号：FBM207（Foxboro I/A Series，典型部件号 P0914TD / P0914WT，FBM207B P0916BX 24VDC 干接点型，FBM207C 48VDC 型）
· 品牌：Foxboro（Invensys，现 Schneider Electric）
· 系列：I/A Series DCS — Field Bus Module（FBM200 系列），兼容 100/200 系列基座
规格参数
- 模块类型：FBM207 — 16 通道隔离数字量输入 / 电压监测模块（Discrete Input / Voltage Monitor FBM）
- 输入通道：16 路，每通道独立光电隔离（通道-通道及通道-地）
- 信号类型：电压监测（15–60 VDC、120 VAC/125 VDC、240 VAC）或干接点/固态开关（依 TA 选型及 FBM207B/C 子型）
- 逻辑阈值（DC 电压监测）：Logic 1（ON）= 15–60 VDC，Logic 0（OFF）= 0–5 VDC
- 输入电流：典型 1.4 mA @ 5–60 VDC（电压监测型）
- 脉冲计数：支持 0–250 Hz 无漏计（可组态）
- 输入滤波/消抖：可组态 无滤波 / 4 ms / 8 ms / 16 ms / 32 ms
- SOE（事件顺序记录）：支持，时间戳分辨率依 CP/FCP 典型 1 ms
- 隔离耐压：通道间及通道-地 ≥ 500 V AC（1 min），部分资料标 1500 V AC，以手册为准
- 背板供电：+24 VDC ±5%，冗余输入，典型功耗 3 W（FBM207）/ 4–5 W（207B/207C）
- 通讯：冗余 2 Mbps Module Fieldbus 连至 FCP/FCM
- 更新周期：与 CP 扫描同步，典型 25–100 ms 可选
- 工作环境：-20 ℃ ～ +70 ℃（G3 涂层版本符合 ISA S71.04G3 腐蚀环境）
- 存储温度：-40 ℃ ～ +70 ℃
- 湿度：5%–95% RH 非冷凝
- 热插拔：支持，更换后自动从 CP 同步组态
- 配套端子组件（TA）：依电压等级选配（如 P0914AA 系列 37-pin D-sub TA 或压缩端子 TA，120V/240V TA 分开）
- 认证：UL / CSA / CE，ATEX / IECEx Zone 2（依选项需核对）
产品介绍
FBM207 是 Foxboro I/A Series 里最常用的 16 点隔离 DI 卡，专接现场电机运行反馈、阀门限位开关、ESD 跳闸继电器辅助触点等。最大特点是每路输入独立隔离——现场多点接地不会互相干扰，也不会因某路感应交流导致整组误翻转。配合正确 TA 还能直接接 120V AC/DC 或 240V AC 现场信号，省掉中间继电器隔离。
有一点要注意：FBM207 分 207（电压监测型，可接 15–60V DC 或 120/240V AC）、FBM207B（24V DC 干接点专用，内部馈电）、FBM207C（48V DC 馈电型）。换模块前核对旧标签上的子型号字母（B/C 或无后缀）及配套 TA 电压等级，混用会不识别或现场信号读不到。 我在现场遇过拿 207B 替 207 原装，结果现场是 120V AC 干接点信号，读全零——白折腾半小时。
应用场景与行业案例
痛点切入
老厂改造时常看到 DI 卡因现场共地干扰整组翻转，I/A Series 用 FBM207 每点独立隔离基本能根治。另一次化工厂 SOE 追忆， 记录的毫秒级阀门全关信号时间戳帮我们确认是电气晃电导致 ESD 先于 DCS 动作——普通非 SOE DI 卡给不出这个时间精度。
典型场景
- 炼油/乙烯 — 电机运行/停止反馈、泵联锁状态采集，207B 配 24V DC 干接点 TA，直接接现场 MCC 辅助触点
- 电厂辅网 — 化学水/除灰系统 120V AC 开关柜位置信号， + 120V AC TA 省中间继电器
- 化肥/煤化工 — ESD 系统辅助继电器反馈点进 SIS 关联 SOE，用于事故追溯（需 配 FCP270 开启 SOE）
- 老厂 MRO — Invensys 标与 Schneider 标完全通用，按原 Part No.（P0914TD / P0916BX 等）采购即可
真实案例
某炼厂大修后开车，SOE 追忆发现三台进料泵”同时停”但 DCS 历史无输出命令。翻 DI 点 SOE 记录——三台泵运行反馈在同一毫秒消失，确认为上级 6kV 母线快切导致 MCC 欠压释放，非 DCS 误动。若是普通 DI 模块无 SOE 或共组扫描，这锅得仪控背。事后把关键 DI 全换成 并规范 SOE 使能。
常见问题解答 (FAQ)
支持。确认基座供电正常，直接拔出插入新模块，CP 自动重读组态。拔之前建议记一下当前 DI 状态（尤其参与联锁的点），插入后确认 OK LED 绿亮且 CP 显示 Online。不要在 Load Checkpoint 时下插。
不能随便互换。207=电压监测（可配 TA 接 120/240V AC 或 DC），207B=24V DC 内部馈电干接点型，207C=48V DC 馈电型，TA 也不同。组态里 FBM Type Definition 对应不同，换错版本 CP 报 Type Mismatch。最佳做法买与原模块完全相同 Part No. 及后缀。
可以，但必须配对应的 120V AC 电压监测 TA（Termination Assembly），不能用工频 24V DC TA。TA 选型错会导致信号读不到或模块损坏。买模块时最好确认现场现用 TA 型号。
Q4：更换后部分点读不到或全零怎么办？
按顺序查：①TA 现场接线极性/电压是否正确到 TA 端子；②FBM 是否完全推入基座卡扣锁紧；③组态中该 FBM 的 Type 是否匹配（207 vs 207B）；④G3 环境老基座弹簧片氧化致接触不良，清洁金手指重试。
