产品详情

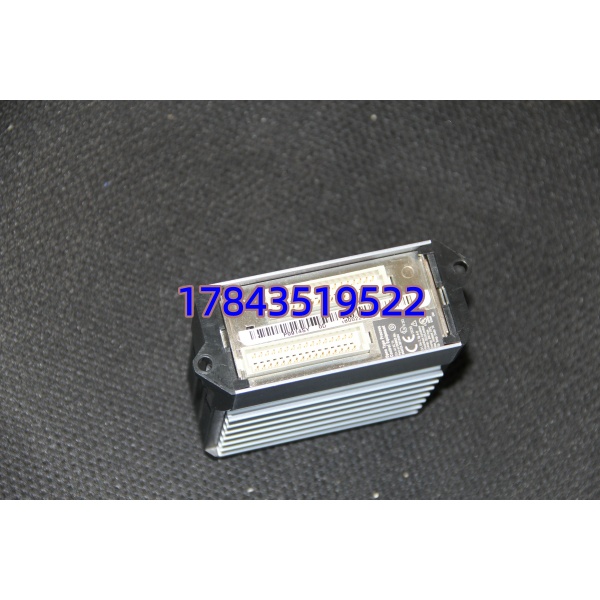

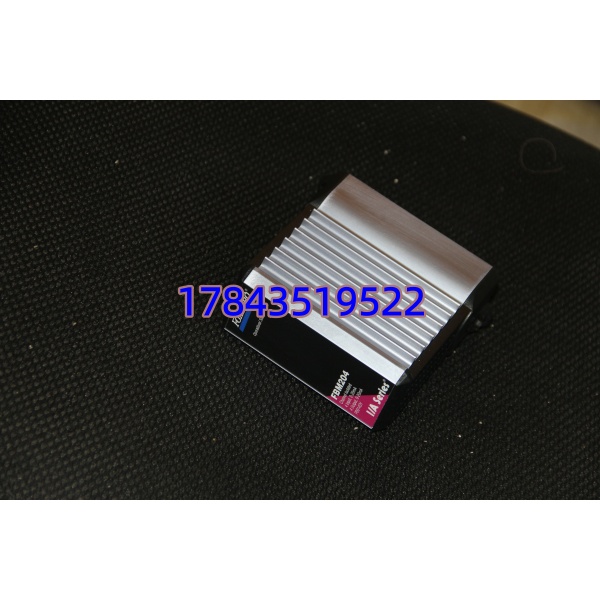

· 型号：FBM204（Foxboro I/A Series，典型部件号 P0914SY / RH914SY / P0916CW，早期版 4AI+4AO，后期 8AI 版也存在，需核对现网组态）
· 品牌：Foxboro（Invensys，现 Schneider Electric）
· 系列：I/A Series DCS — Field Bus Module（FBM），兼容 100/200 系列 Compact 基座
规格参数
- 模块类型：FBM（Field Bus Module）— 模拟量输入/输出或 8 通道 AI（依具体 Rev）
- 输入通道：4 路 0–20.4 mA dc（典型组态 4–20 mA），每通道独立 Sigma-Delta A/D
- 输出通道（4AI+4AO 版本）：4 路 0–20.4 mA dc 有源输出，带短路/过载自恢复
- 纯 AI 版本（部分 Rev 如 P0916AG）：8 路隔离 4–20 mA 输入，无 AO
- 输入精度：±0.03% ～ ±0.1% of span（依版本，@25℃），温度系数 ±50 ppm/℃
- 输入阻抗：电流模式 ≈ 61.5–250 Ω（依 Rev），电压模式 >1 MΩ
- 分辨率：16 bit A/D（Sigma-Delta 每通道独立）
- 隔离：通道间及通道–系统地光电/电流隔离（典型 >500 VDC～1500 VDC，依版本）
- HART 支持：兼容 HART 数字调制叠加于 4–20 mA 回路（通过 TA 读取需组态）
- 现场总线：冗余 2 Mbps Module Fieldbus，自动切换 A/B 路径
- 供电：背板 +24 VDC 冗余输入（典型 18–32 VDC），功耗 ≈ 5–7 W
- 更新周期：每 25 ms 新采样，可组态积分周期抑制 50/60 Hz 工频噪声
- 工作温度：-20 ℃ ～ +70 ℃（机柜内，G3 涂层版本适应 ISA S71.04G3 腐蚀环境）
- 安装：插入 Foxboro 200 系列 Compact 基座或 100 系列转换基座，配对应 Termination Assembly（TA，如 P0914AA 等）
- 热插拔：支持，更换后自动从 CP 同步组态，不影响同基座其他 FBM
- 认证：CE / UL / CSA，Class I Div 2 / ATEX Zone 2（依后缀选项需核对）
产品介绍
FBM204 是 Foxboro I/A Series DCS 里最常用的模拟量 FBM，经典版本是 4 路 4–20mA 输入 + 4 路 4–20mA 输出，每通道独立隔离。它把现场变送器的电流环转成数字量送控制处理器（CP），同时将 CP 算出的控制量转为电流驱动调节阀。Sigma-Delta 逐通道独立采样加可组态积分周期，对变频器附近的工频干扰抑制比 >95 dB，现场信号比杂牌 AI 卡稳得多。
有一点要注意：FBM204 有多个硬件 Rev——早期 4AI+4AO（P0914SY 等），后期有纯 8AI 版（P0916AG/P0916CW），组态里 Channel Count 不同。换模块前务必核对 ICC 里该 FBM 的 Definition（FBM Type Number），买错版本插上去通道数不匹配会报错。 我遇过库管按 FBM201 类比买了错误 Rev 的 FBM204，开机少 4 个 AI 点，白折腾半天。
应用场景与行业案例
痛点切入
化工厂重整单元有一回压力变送器回路因接地不良引入变频干扰，老系统普通 AI 卡读数±2% 波动频繁触发高报。改到 FBM204 后开 100 ms 积分滤波，波动压到 ±0.1%，再没误报。隔离设计也顺带解决了现场多点接地造成的共模漂。
典型场景
- 炼油/乙烯 — 常减压、催化裂化装置压力/流量/液位 4–20mA 信号采集及控制阀 AO，I/A Series 原生兼容无需网关
- 化肥/煤化工 — 气化炉温度/压力参与控制回路，FBM204 高隔离抗现场强电磁，适合紧邻大功率设备机柜
- 电厂辅网 — 化学水处理 pH/电导率、除氧器水位模拟量采集，支持 HART 可在线读智能变送器量程
- 老厂 MRO — Invensys 标 与 Schneider 标完全通用，只要 Part No. 和 Rev 匹配现网组态即可直接替换
真实案例
某炼厂大修更换一批 FBM，库房发的是 P0916AG（8AI 版）替换原 4AI+4AO 版（P0914SY）。装机后 Display Manager 报 FBM Type Mismatch，AO 通道丢失。翻组态发现原 CP 定义的是 Type 204（4+4），改成 Type 204A（8AI）需重新下载 Checkpoint——但现场 AO 点还接着调节阀不能动。最后紧急调换回 P0914SY Rev 匹配件一次通过。教训： 不是”长得一样就能替”，必须对照旧模块标签 Part No. + 组态里 FBM Type Number。
常见问题解答 (FAQ)
支持。确认基座供电正常，直接拔出故障 FBM 插入新件，CP 自动重读组态。拔之前建议截个 SOE 或记一下当前输出值（AO 点），插入后检查 OK LED 绿亮且 CP 显示 FBM Online。不要在系统下装（Load Checkpoint）过程中插拔。
Q2：4AI+4AO 版和 8AI 版能互相替代吗？
不能随便替。硬件通道数不同，I/A 组态中 FBM Type（如 204 vs 204A/208）必须匹配。若原系统定义为 4AI+4AO 而换 8AI 版，AO 点会丢失；反之换低版本则少 AI 点并报 Mismatch。最佳做法是买与原模块完全相同的 Part No.（P0914SY ↔ P0914SY）。
Q3：HART 信号怎么读？需要额外硬件吗？
本身硬件兼容 HART 调制信号通过，读 HART 变量需要在 CP 侧安装 HART Option（Foxboro HART Interface / AMS 集成）并配合正确的 TA（Termination Assembly）及组态启用 HART。单纯换 不会自动出 HART 变量。
Q4：更换后 OK 灯不亮或报 Communication Loss 怎么办？
查三点：①模块是否完全推入基座卡扣锁紧；②基座现场总线 A/B 插头（FBC 线缆）是否松动；③Part No./Rev 是否与组态 FBM Type 匹配。G3 环境老基座弹簧片氧化也会导致接触不良，可用无水乙醇清洁金手指重试。
Q5：二手/翻新件怎么鉴别？
看 Foxboro 激光蚀刻 Part No. 及 SN 清晰无二次打印，铝外壳无严重磕碰变形，板载无电解电容鼓包漏液。上机架能被 CP 识别序列号、读出版本且各通道 Self-Test Pass。低价无序列号照片的多为拼件，慎入。
