描述
产品详情
· 型号：FBM203（常见变体 FBM203 / FBM203b / FBM203c / FBM203d，后缀含义不同 RTD 量程及接线制式，需核对原系统）
· 品牌：Foxboro（Schneider Electric，原 Invensys）
· 系列：I/A Series — 100 Series Fieldbus Module（FBM）Analog Input
规格参数
- 输入类型：RTD 热电阻（Pt100 α=385/392、Pt500、Pt1000、Ni120、Cu10 等，依软件组态）
- 输入通道：8 通道，每通道独立电气隔离
- 接线方式：FBM203/203b/203c 支持 2线/3线制；FBM203d 支持 4线制（Kelvin 连接）
- 测量电阻范围：FBM203/203d 0–320Ω；FBM203b 0–640Ω；FBM203c 0–30Ω（依变体）
- A/D 转换：每通道独立 Sigma-Delta 16位，更新率约 200–500ms（全通道扫描）
- 精度：典型 ±0.1% FS（Pt100 约 ±0.1～0.2℃ 依量程），激励电流 ≈0.19mA DC
- 通道隔离：通道间及通道—逻辑侧电气隔离 ≥500V AC（1min），抑制共模干扰及接地环路
- 供电：由 I/A Series I/O 背板（Component Carrier / 2-Slot Wide Baseplate）提供 +24V DC（典型 21.6–30V），模块自身功耗 ≤3W
- 工作温度：0～+60℃（控制室），存储 -40～+85℃，湿度 5–95% RH 非凝露
- 环境等级：符合 ISA S71.04G3 级（耐腐蚀恶劣环境）
- 状态指示：前面板 OK（绿）/ Fault（红）/ Active LED

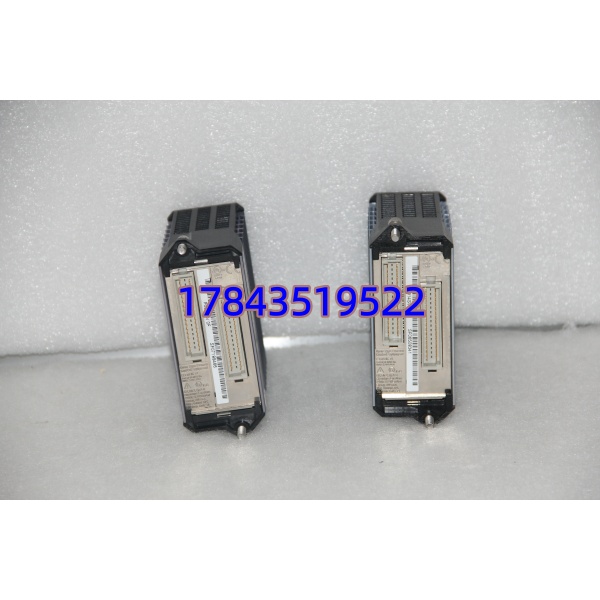

- 配套端子组件（TA）：如 P0914ZG / P0904HA / P0904HB（非冗余/冗余 TA），须与 FBM 变体匹配
- 通信：通过 Node Bus / Fieldbus 与 CP（Control Processor）通信，冗余现场总线可选
产品介绍

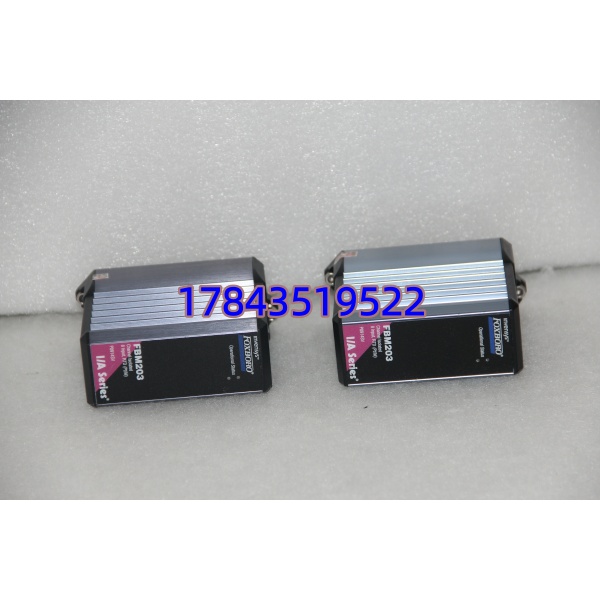

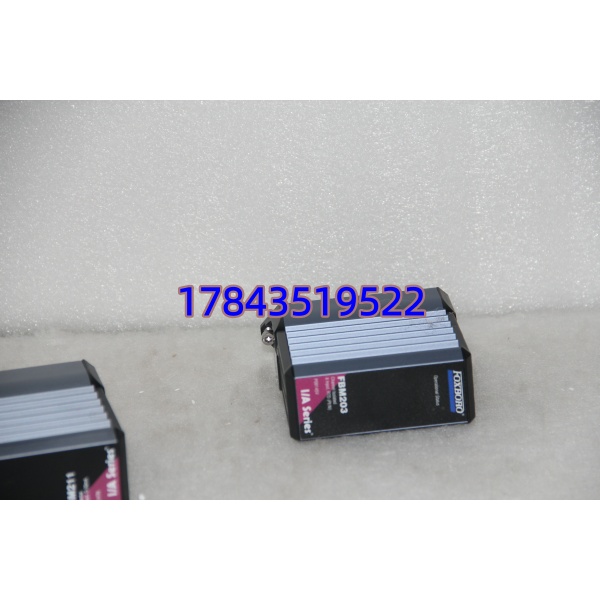

FBM203 是 Foxboro I/A Series DCS 的 8 通道 RTD 温度输入模块，插在 I/A 系统 I/O 机笼底板上，配专用端子组件（Termination Assembly，TA）接现场热电阻。每个通道独立隔离并用 Sigma-Delta ADC，抗共模干扰能力强，适合化工厂、炼化装置等接地复杂场合——比普通 PLC 模拟量卡在共地问题上少很多麻烦。
有一点要注意：FBM203 分 a/b/c/d 后缀，主要是 RTD 量程范围和是否支持 4 线制不同，买备件时拍原模块铭牌核对后缀和配套 TA 型号（P0914xx 系列），别光看””四个字就下单。我在现场遇过用 FBM203c（0–30Ω）替 （0–320Ω）导致 Pt100 超量程变坏值的低级错误。
应用场景与行业案例
说句实话，FCC 装置反再系统几十支 Pt100 温度点，如果 某通道漂移或模块通信掉，操作员看不到床层温度——这是催化剂再生控制的关键参数，盲区运行风险大。模块本身 MTBF 高，但端子氧化、雷击感应过压打坏输入通道偶有发生，备件必须到位。
典型场景：
- 炼油/石化——催化裂化 FCC 床层温度、常减压炉出口温度，Pt100 三线制接入 ，通道隔离防多点接地干扰
- 电厂——锅炉汽包/过热器管壁温度监测，多 RTD 共机柜不同地电位，隔离型 避免共模引入误差
- 制药/精细化工——反应釜夹套温度（Pt100 四线制高精度），FBM203d 版本支持 Kelvin 连接消除引线电阻
- 造纸/冶金——退火炉区多点温度采集，I/A Series 原生组态不需额外变送器
真实案例：
前年某炼厂大修后开工，反再区域 8 个床温点有 3 个显示””——查 槽位 Fault LED 慢闪，换旁边空槽 TA 正常说明底板 OK，原模块 3 个通道已死（估计是检修时临时接 220V 试灯误碰 RTD 线引入感应过压）。库房有一块测试过的拆机 （同后缀 b 配 P0914ZG TA），断电拔旧模块、插新模块、不断现场线（TA 不动），上电 CP 自动识别，温度值约 30 秒恢复。没这备件就得等快递，开工推迟每小时损失六位数。
常见问题解答 (FAQ)
支持在线插拔更换。I/A Series FBM 设计为可不停机更换——拔出时对应 CIN（复合输入块）暂记 Last Good Value 或 Bad Quality，插入后 CP 自动重配置。但建议操作前确认相关控制回路对该温度点是否有联锁跳车，必要时短时置旁路或 Force 数值。
电气接口和物理尺寸完全相同，但量程和接线制式不同——FBM203d 支持 4 线制，203c 只 0–30Ω（常用于 Cu10 或特殊小阻值 RTD）。若原系统组态按 0–320Ω 标定 Pt100，换 203c 会超量程。尽量选同后缀，跨型号替换需同步修改 CP 侧块参数并确认精度满足。
Q3：需要配哪种端子组件（TA）？
常见配 P0914ZG（本地 TA，非冗余）、P0904HA（非冗余）、P0904HB（冗余 TA 支持双电源）。TA 型号印在端子排塑壳上，买备件时最好一并确认 TA 状态——老装置 TA 端子氧化松脱也是常见故障点，必要时一起换。
Q4：通道隔离是多少？现场多点 RTD 可以不同地电位吗？
每通道与其它通道及逻辑侧隔离 ≥500V AC（典型 600V 测试），允许现场各 RTD 回路有不同地电位，不易形成接地环路。但仍建议现场 RTD 屏蔽层单端接地至 TA 接地端子，不要两端都接。
Q5：二手机怎么鉴别和测试？
看 PCB 无补焊飞线、前面板标签激光刻印清晰、背板金手指无发黑。到货建议插 I/A 机架+TA，短接通道入精密电阻箱（如 100Ω 对应 Pt100 0℃），在 AW 工作站看 PV 值偏差 ≤0.2℃ 为合格。要求卖家提供测试截图。
