描述
产品详情

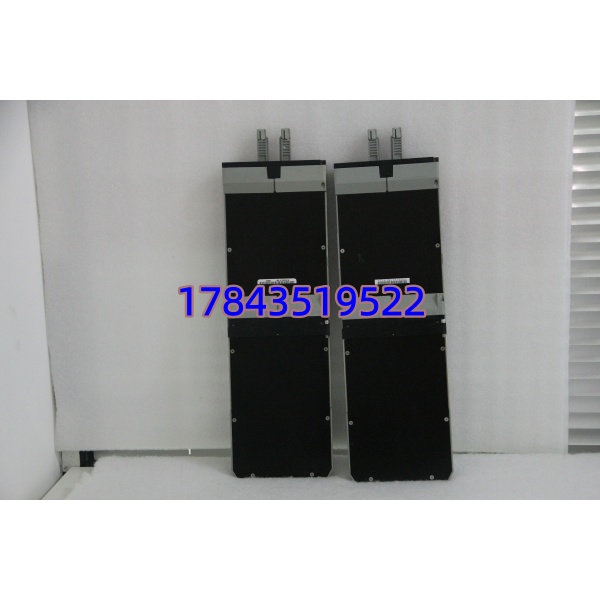

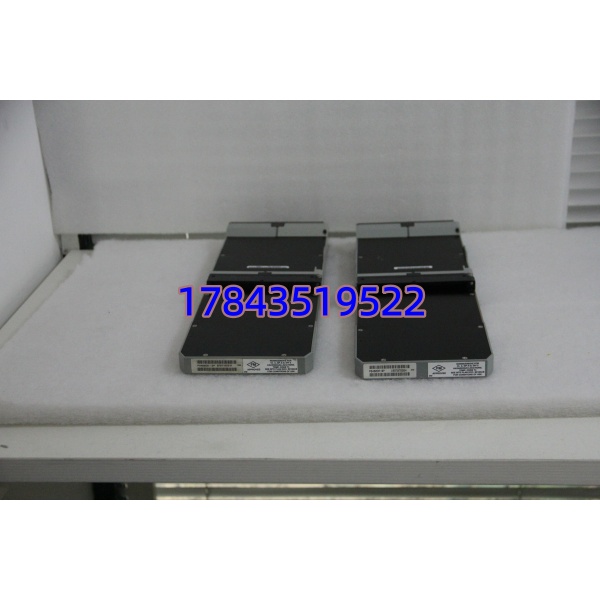

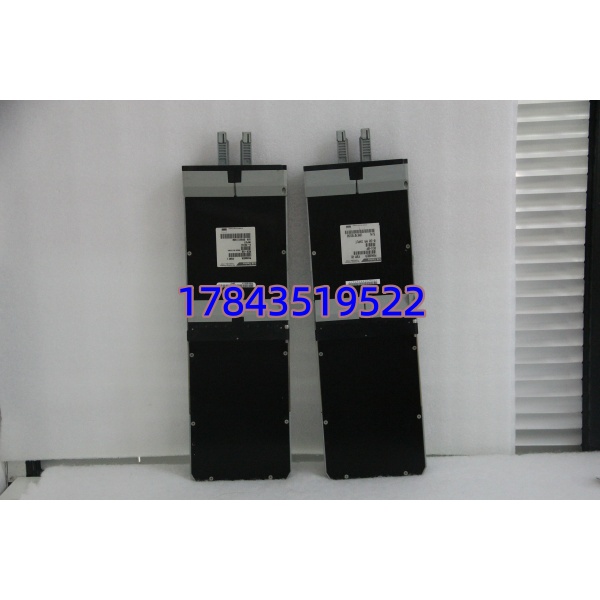

· 型号：FBM01（部件号通常为 P0400DA，完整编码依后缀不同）
· 品牌：Foxboro / Schneider Electric（原 Invensys I/A Series）
· 系列：I/A Series Field Bus Module (FBM) — 第一代 2-wire AI module，兼容 FBM Baseplate (P0400xx系列)
规格参数
- 产品型号：FBM01，常见部件号 P0400DA（完整 P/N 依选项后缀不同，需核对铭牌）
- 模块类型：模拟量输入 FBM（Analog Input — 2-Wire Transmitter Powered）
- 输入通道数：8通道，独立隔离（Channel-to-Channel & Channel-to-Ground）
- 输入信号类型：0–20 mA DC / 4–20 mA DC（电流吸入型，为现场两线制变送器供 24V loop power，经 Baseplate 端子分配）
- 输入范围：0～20.4 mA DC（典型）
- A/D 分辨率：14 bit（典型）
- 测量精度：±0.05% of Span（25℃参考），±0.1% FS（工作温度 0～60℃），需核对原厂 datasheet Rev
- 隔离电压：通道间及通道对地 ≥ 1500 VAC（典型），现场侧与逻辑侧光隔离
- 通信接口：冗余现场总线（Redundant Fieldbus）挂 Node Bus，与 CP/FCP 通信
- 供电：由 FBM Baseplate 提供冗余 26～42 VDC（模块自身功耗 ≤ 8～14W max，依负载）
- 工作温度：0℃～+60℃（存储 -40℃～+85℃），湿度 5%～95% RH 非凝露
- 安装方式：插入 Foxboro FBM Baseplate（如 P0400VE 等通用底座），前面板有 OK / Fault LED
- 热插拔：支持在线更换（插回后自动从 CP 同步 I/O Definition，建议确认冗余状态后操作）
- 自诊断：上电自检、开路/超量程检测、通信 Watchdog、上报 I/A Series 诊断画面
- 配套端子：通过 FBM Baseplate 螺丝端子或外部 Marshalling TB 接线，Loop Power 由 Baseplate 馈电
产品介绍
FBM01 是 Foxboro I/A Series 最早一批 8 通道模拟量输入 FBM，专用于接收现场两线制 4–20mA 变送器信号并为变送器提供回路电源（经 Baseplate 配电）。八路各自独立隔离，抗共模干扰能力强，通过冗余 Fieldbus 与 CP 通信。它跟后来的 FBM201 最大区别是：FBM01 是初代架构、不支持 HART 透传、Baseplate 需提供回路电源分配；FBM201 系列带 HART、部分型号单通道隔离、组态方式略有差异。
坦白讲，FBM01 早已停产，国内九十年代入网的 Foxboro I/A 装置还在大量用它。原厂推 FBM201/FBM228 做升级替代，但跨代替换涉及 Baseplate 兼容性确认、I/A 版本（V4.x~V8.x 对某些新 FBM 支持不同）及组态改动。老装置 MRO 最稳妥的做法是按原 P/N 找同型号测试良品，别贸然升代——除非你打算借机做 I/A 系统版本升级并重新组态 I/O。
应用场景与行业案例
我在现场最烦老 Foxboro 装置因 FBM01 某通道 A/D 漂移或回路电源分配电阻老化，导致重要 AI（如 reactor pressure、furnace temp）出现缓慢漂移或偶发 —（开路报警），操作员误判或引起 cascade 回路震荡。 的好处是单模块坏不影响同 Baseplate 其他 DI/DO/AO，支持在线更换，不用停整个控制站——这点救过我好几次。
典型场景：
- 炼油/石化 — 常减压、催化裂化装置压力/流量/液位 4–20mA 进 Foxboro I/A CP，老装置 BIOS 只认 ，新 FBM201 需核对 Baseplate+Firmware
- 化肥/煤化工 — 气化炉壁温、汽包水位变送器 AI 采集，要求 8 路独立隔离抗干扰
- 电厂化水/辅网 — pH、电导率、液位 4–20mA 经 接入 Foxboro I/A 分散控制系统
- 造纸/化纤 — 聚合釜温度/压力多点采集，利用 高密度 8AI 节省机柜空间
真实案例：
前几年帮南方某炼厂处理过一次。夜班 DCS 报警 Slot 5 Fault，对应 8 点 reactor temp 全变 —。查 Baseplate 供电正常，确认是模块内部 A/D 区段失效（老 电解电容干涸常见）。库房有同 P/N 测试良品，I/A Station 把该 Slot Offline，拔出旧卡换新，插入约 20 秒 OK LED 亮，CP 自动重载组态，八点温度恢复。没停装置，只旁路了该串级回路约十分钟。老师傅说：”这老 Foxboro 好在换 FBM 不用下装，坏就坏在原厂早停产了。”
常见问题解答 (FAQ)
支持在线更换。操作前建议在 I/A Series 工作站确认该 FBM 报 Fault/Offline，且 CP 为冗余配置（或该 Baseplate 其它模块运行正常）。拔出旧模块，插入新 后约 15–40 秒 OK 灯亮，CP 自动同步 I/O Definition——不需要重新下载控制策略。避开关键调节回路大幅扰动时操作即可。
通常不能直接插拔替换。FBM201 系列 Baseplate 兼容性与供电方式（部分新 FBM 自带回路配电逻辑不同）、I/A Series 软件版本（V6.x 以下对某些 FBM200 支持需补丁）、组态数据库（Compound/Block 中 FBM Type 定义不同）均需核实。，升级需原厂或集成商做兼容性评估并改组态。
供。 本身不内置 24V 源，回路电源由 FBM Baseplate 通过端子排分配（通常 Baseplate 从系统 24V/48V 冗余电源取电，经内部电阻网络限流给每路 loop power）。接线时注意 Baseplate 端子定义——不要把外部 24V 再并联进来，容易烧分配电阻。
① 外观无腐蚀、引脚无氧化弯曲；② 上 Foxboro Baseplate 通电 OK LED 常绿、FAULT 灭，I/A Station 能识别正确 Type/Rev（假板通常读不到或 ID 异常）；③ 用信号源送 4/12/20mA 到各通道，Display Manager 或 ICC Watch Window 读值误差 ≤0.2%，并测开路检测功能正常。要求卖家提供 FAT 截图/视频。
每通道独立隔离（Channel-to-Channel 及 Channel-to-Ground），这是它比很多后期低成本 AI 卡强的地方——一路现场接线短路不会串扰相邻通道。
