产品详情
· 型号：FBM206（完整订货号如 P0916RH / P0916RQ / P0916RM，后缀代表 TA 兼容及选项，需核对原系统铭牌）
· 品牌：Foxboro（Schneider Electric，原 Invensys）
· 系列：I/A Series — 100 Series FBM（Fieldbus Module）Thermocouple / mV Input
规格参数
- 输入类型：热电偶（TC）及 mV 信号，软件组态选择
- 支持 TC 类型：J、K、T、E、R、S、B、N（依固件版本）
- 输入通道：8 通道，差分输入，通道共享内部基准（非通道间隔离，FBM203 RTD 版才隔离）
- mV 量程：典型 ±100mV（依组态），分辨约 0.1℃（K 型）
- 冷端补偿（CJC）：内置高精度温度传感器于端子板接口处，自动补偿，CJC 精度典型 ±0.5℃
- 精度：±0.25% of Span（含 CJC 误差，25℃参考）
- A/D 转换：每通道独立 Σ-Δ，16 位等效分辨率
- 更新周期：全通道扫描约 500ms（依 CP 组态可调整）
- 供电：由 I/A Series I/O 背板（Baseplate）提供 +5V DC，模块功耗 ≤2.5W
- 配套端子组件（TA）：P0904HA（非冗余）、P0904HB（冗余 CJC TA），须匹配 FBM206 订货变体
- 状态指示：前面板 OK（绿）/ Fault（红）/ Active LED
- 工作温度：0～+60℃（控制室），存储 -40～+85℃，湿度 5–95% RH 非凝露
- 环境等级：ISA S71.04G3 级耐腐蚀
- 认证：CE、UL、IEC 61508SIL 2（整体系统，需冗余配置时）
- 通信：通过 Foxboro Node Bus / Fieldbus 与 CP（Control Processor）通信，支持冗余现场总线
产品介绍

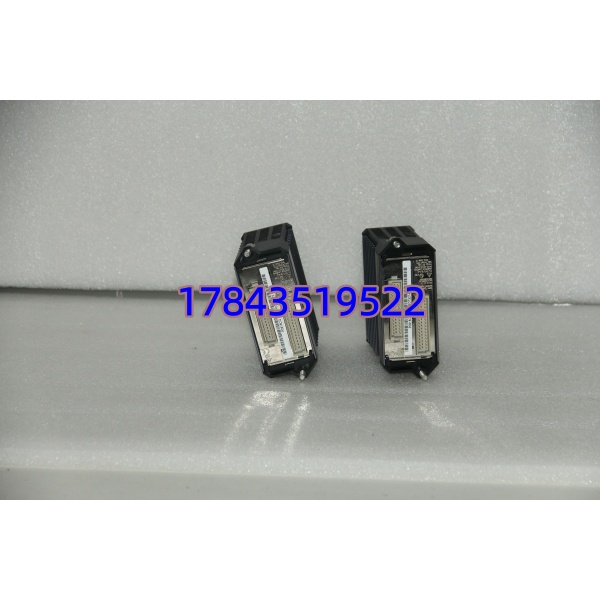

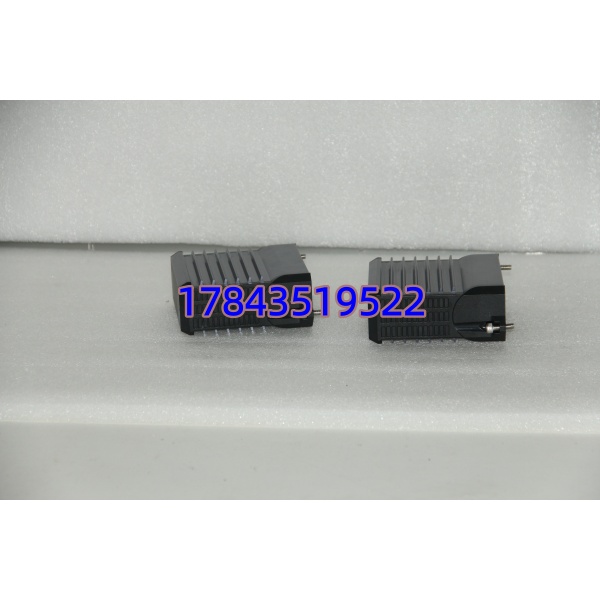

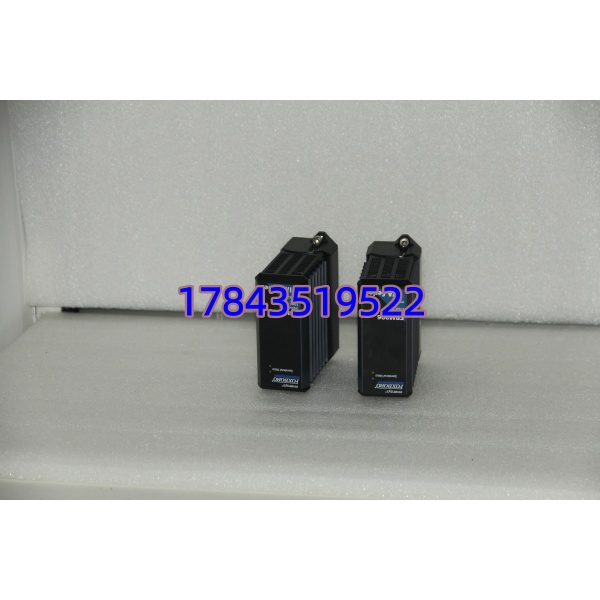

FBM206 是 Foxboro I/A Series DCS 的 8 通道热电偶/mV 输入模块，插在 I/O 机笼底板上，配合带 CJC 的端子组件（如 P0904HB 冗余 TA）接现场热电偶。最大优势是内置冷端补偿且组态软件可选 TC 类型——换 K 型改软件不用换硬件，比老式温度变送器灵活。差分输入结构对长电缆引入的工频共模噪声抑制尚可，但注意这卡通道间不隔离，多点 TC 回路地电位差过大可能引起测量漂移，现场 TC 屏蔽层务必单端接 TA 接地端子。
有一点要注意：FBM206 必须配带 CJC 的 TA（P0904HB 等），若用普通端子排或 FBM203 的 RTD TA 冷端补偿无效，温度会飘数度。买备件时拍原模块铭牌+TA 照片核对，别只看”FBM206″四个字。
应用场景与行业案例
说句实话，裂解炉出口（COT）十几支 K 型/S 型热电偶如果 FBM206 故障，操作员看不到炉管温度——这是急弯喷嘴结焦判断依据，盲区运行有烧管风险。模块 MTBF 不错，但端子氧化、现场感应雷打坏输入通道偶有发生，老装置建议留备件。
典型场景：
- 炼化——裂解炉 COT 温度（K/S 型 TC）、催化再生密相温度， 配 P0904HB 冗余 TA 保证 CJC 可靠
- 电力——锅炉过热器/再热器壁温（K 型多点 TC），I/A 原生组态免额外温度变送器
- 冶金/玻璃——熔窑火焰温度（B/R 型 TC），微伏级信号靠 差分输入抑制变频干扰
- 化工——反应器多点热电偶监测，组态切换 TC 类型应对不同温区无需换卡
真实案例：
前年某乙烯装置大修后开工，COT 八点温度突然全偏低约 6℃。查回路——现场 TC 没问题，换 TA 旁点正常说明 CJC 参考 OK，原 插拔后 Fault LED 偶尔闪红。怀疑模块内部 CJC 参考漂移（老卡用了 12 年），库房有测过的拆机 （同后缀配 P0904HB），断电拔旧、插新、TA 不动，上电 CP 自动识别，温度值 30 秒回归正常，偏差 <1℃。没这备件就得临时改 AO 温度变送器方案拖工期。老师傅后来把 和 P0904HB TA 都列进 A 类库存。
常见问题解答 (FAQ)
支持在线插拔。对应 CIN（Composite Input Block）暂记 Last Good Value 或 Bad Quality，插入后 CP 自动重配置，约数十秒恢复。温度点若无直接跳车联锁（通常没有），影响很小；若有高温高高联锁建议短时 Force 或旁路确认。
物理尺寸和背板兼容，但输入类型不同——FBM203 是 RTD（电阻/温度）， 是 TC/mV。CP 侧块类型（CIN 中选 TC vs RTD）须对应，混插系统报配置不匹配，不能互替。
Q3：必须配哪种端子组件（TA）？可以用普通端子排吗？
推荐配带 CJC 的 （冗余）或 P0904HA（非冗余）。用普通端子排失去冷端补偿，温度读数随柜内温度变化漂移数度，不符合工艺要求。买备件时确认原系统 TA 型号一致。
Q4：通道间隔离吗？现场多点 TC 地电位不同怎么办？
TC 通道共享内部基准，通道间不隔离。若现场多支 TC 回路存在较大地电位差，可能引起测量误差或共模饱和——规范做法：TC 屏蔽层单端接 TA 接地端子，避免形成地环路；地电位差异极大场合考虑加温度变送器（4–20mA）改用 FBM201/202 AI 模块。
Q5：二手机怎么验？
看 PCB 无补焊、前面板标签清晰、背板金手指无氧化发黑。测试：插 I/A 机架+带 CJC 的 TA，短接 TC+ / TC- 端子（相当于 0mV，对应 CJC 温度值），AW 工作站看 PV ≈ 室温；再串精密 mV 源（如 K 型 41.276mV≈1000℃ 查表）验证读数偏差 ≤1℃。要求卖家提供测试截图。
后缀主要区分配套 TA 类型（标准/冗余 CJC）、电缆长度选项及认证标记。功能兼容但建议换同后缀，尤其配冗余 TA（）须选支持冗余 CJC 的 变体，买前核对原模块铭牌完整号。
