描述
产品详情

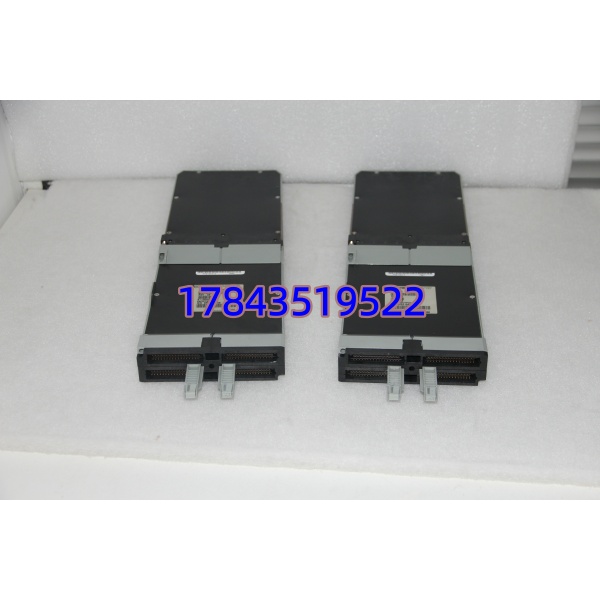

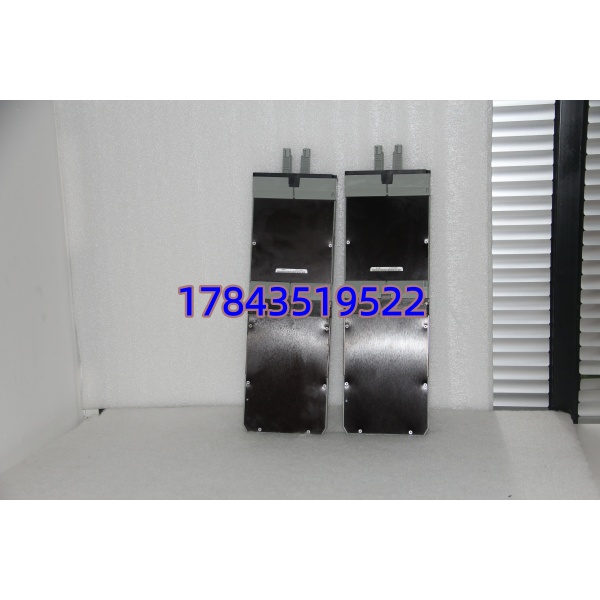

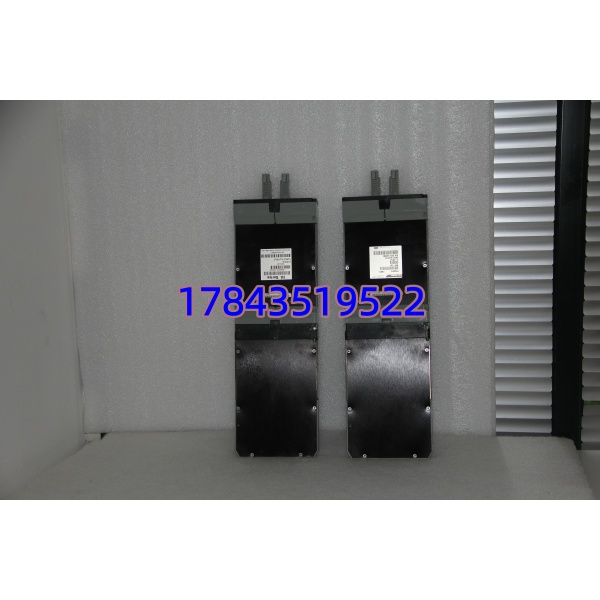

· 型号：FBM04（常对应 P0400YE / P0400YD 底座组件）
· 品牌：Foxboro（Schneider Electric / 原 Invensys）
· 系列：I/A Series — FBM 100 Series Mixed Analog I/O
规格参数
- 模拟输入通道：4 路，独立隔离
- 模拟输出通道：4 路，独立隔离
- 输入信号范围：0–20.4 mA DC（兼容 4–20 mA 两线制变送器）
- 输出信号范围：0–20.4 mA DC（驱动阀门定位器等负载）
- 输入阻抗：约 250 Ω（电流模式）
- 输出负载能力：典型 ≤ 750 Ω @ 24V 外部回路电源（需外部供电）
- A/D 与 D/A 分辨率：16 bit（Σ-Δ 架构）
- 精度：±0.1% FS（25℃，以原厂手册为准）
- 通道隔离：500 V AC RMS 通道-通道、通道-背板（光耦+变压器隔离）
- 更新周期：约 55–100 ms 全通道（依 CP 组态现场总线调度）
- 背板供电：+5VDC 逻辑电源由 I/A 机架提供；I/O 回路需外部 24VDC
- 通讯接口：I/A Series 冗余模块现场总线（2 Mbps Manchester encoded）
- 前面板指示：PWR（绿）、COM OK / Fault（红/黄，依具体底座变体）
- 工作环境：0℃～+60℃，5%–95% RH 非凝露，G3 防腐涂层（Conformal Coating）
- 安装方式：插于 Foxboro FBM 底座（如 P0904/ P0914 系列端子组件），支持在线更换（需系统允许）
产品介绍
FBM04 是 Foxboro I/A Series DCS 里的经典 4AI+4AO 混合卡，一个槽位同时解决”读变送器 + 控制调节阀”的小闭环需求。常见于老装置改造——比如单回路温控或液位控制柜，不想多占槽位放单独的 FBM01（AI）和 FBM02（AO）时，用它最经济。通道间光电隔离，现场接线碰 24V 误接入一般不会烧背板，这在老厂布线混乱的柜子里很实用。
有一点要注意：FBM04 的 AO 通道不带内部回路电源，输出端必须外接 24VDC 供执行器（通常为两线制 4–20mA 阀位器）。我在现场遇到过新人按 FBM02 经验接线，AO 端没加外供电源，阀门完全没动作，排查半小时。另外它不支持 HART 透传，要 HART 资产管理需换 FBM201/207 系列。
应用场景与行业案例
凌晨两点在化肥厂 DCS 柜前，曾碰到老 I/A 系统 FBM04 报”Module Fault”—拆下发现输入端因现场雷击感应过压打坏一路，其余三路正常。热插拔换备件后系统自动同步组态，三分钟内恢复—这就是 I/A 系列 FBM 架构的好处，只要你有冷备件不停机就能救急。
典型场景：
- 炼油/化工老装置局部闭环控制 — 单柜内少量 AI+AO 需求（如单回路温度控制），FBM04 一槽搞定，省机架空间。
- 自备电厂辅助车间（化水/输煤） — 与 CP60/CP80 兼容，老 I/A v6–v9 系统直接沿用，无需升级。
- 改造项目中替补失效混合卡 — 原装 FBM04 停产后二手件是唯一选项，PIN-TO-PIN 兼容原底座（P0400YE 类）。
- 海上平台空间受限 I/O 柜 — 高密度混合 I/O 减少槽位占用，降低新增机架成本。
真实案例：西南某磷肥厂造粒工段，原装 服役 18 年后随机失效报 Fault。库房有一块拆机测试合格的二手 ，确认底座型号匹配（P0400YE + 对应端子块），断电拔出旧卡插入新卡，上电后 CP 自动装载组态，DIAG 清除。老师傅说：”比重启电脑还快，幸亏留了块备件。” 如果等原厂订货（已 EOL 交期无限），那班次至少停两小时。
常见问题解答 (FAQ)
支持在线插拔，但建议确认系统处于正常运行状态且有冗余 CP 监控。拔出瞬间该卡关联点会报 I/O Timeout，其余模块不受影响。插回后自动重新同步，无需下装组态。
Q2：AO 通道为什么阀门不动作？是不是卡坏了？
先查 AO 回路有没有外接 24VDC 电源。 的 AO 是有源电流输出但需外部回路电源（典型 24V 串入回路），不是自带供电型。没外供电源 AO 端无电流输出，别急着判卡坏。
物理上都能插 100 系列 FBM 底座，但端子块（Termination Assembly）不同！ 配的是 4AI+4AO 端子排（如 P0400YE），混用会导致接线定义对不上。换件必须核对端子组件型号。
Q4：停产了买不到新件，替代方案是什么？
原厂推荐迁移路径是 FBM204（200 系列，需配对应 200 系列底座及可能的现场总线适配），但底座不向下兼容。应急最现实是用测试合格的二手/翻新 。长远改造需评估升级至 200 系列 I/O 或 FBM207+HART 模块。
Q5：二手件怎么验货？防伪看什么？
上 I/A 机架后 PWR 绿灯亮、Fault 不亮，通过 System Manager 或 FoxView 看所有 4AI+4AO 通道能正常读写（甩毫安信号或短接测试）。外观查 Foxboro 激光印序列号无打磨，金手指无烧蚀氧化，要求卖家提供上机架测试截图。
Q6：支持 HART 信号透传吗？
不支持。 只处理模拟电流值，不承载 HART 数字通讯。如需 HART 变量读取需选用 FBM207（AI+HART）或专门的 HART 接口模块。
