描述
产品详情

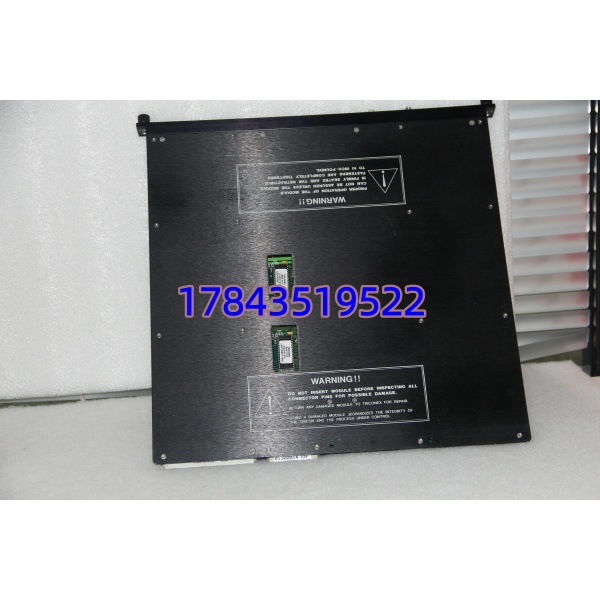

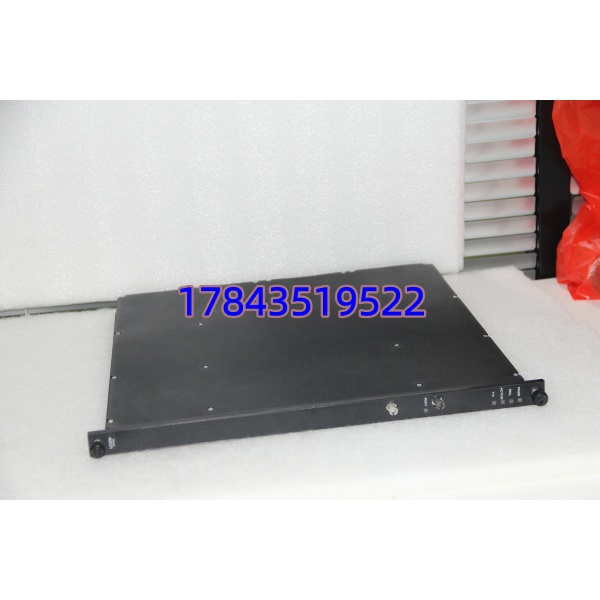

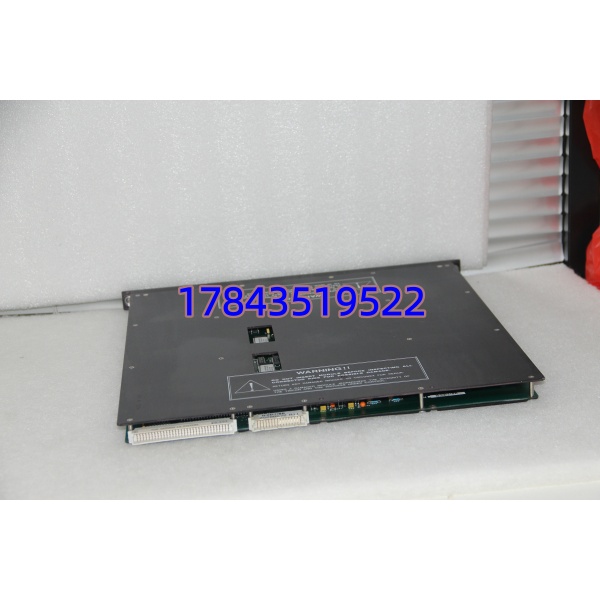

· 型号：4201（Foxboro I/A Series Node Interface Module，常见标识 4201 / 4201A，部件号 P0904HA、P0400MA 等依版本）
· 品牌：Foxboro（Invensys，现属 Schneider Electric）
· 系列：I/A Series DCS — Control Processor Node Interface（NIM）
规格参数
- 模块名称：Node Interface Module（NIM），I/A Series 4201
- 适用系统：Foxboro I/A Series DCS（配合 CP20/30/40/60 控制处理机或独立节点）
- 通讯接口：Node Bus（NB）端口 ×2（A/B 冗余），连接至 AW / WP 操作站或上层网络接口（C-NET / F-NET 依架构）
- 通讯协议：Foxboro Node Bus Protocol（基于 IEEE 802.4 Token Passing / IEEE 802.3 依版本），速率典型 268.75 kbps 或 1 Mbps
- 支持 Compound 数：依 CP 能力，典型单 NIM 支持 1 Compound（对应一个 CP 及其下挂 FBM）
- 指示灯：PWR（电源）、RUN（运行）、ERR（故障）、NB-A / NB-B Link LED
- 安装位置：I/A Series 控制机柜 NIM 槽位（通常在 CP 机架顶部或独立 NIM 槽，需配合背板）
- 供电：由机架背板提供 +5 VDC / ±12 VDC（典型，不需外部电源）
- 工作温度：0 ℃ ～ +60 ℃（机柜内）
- 湿度：10%～90% RH 非冷凝
- 固件/版本兼容：需与 I/A Series 系统软件版本匹配（V4.x / V6.x / V7.x / V8.x 互有差异，升级前须核对 Release Notes）
- 物理尺寸：标准 Foxboro 模块外形，导轨/插槽安装（具体 mm 需核对安装图纸）
- 认证：UL / CSA / CE，符合 FCC Part 15 Class A
产品介绍
Foxboro 4201 是 I/A Series DCS 里的节点接口模块（NIM），作用是让控制处理机（CP）和它下面挂的所有 FBM 能通过 Node Bus 跟 AW/WP 操作站、历史站或上层网络通讯。简单说——没有这块卡，控制站和人机界面就是断链的，操作员看不到数据也下不了参数。
它的不可替代性在于协议和时序绑定 Foxboro 私有 Node Bus，第三方网卡插进去没用。老装置上常遇到的状况是 4201 的 NB Link LED 不亮导致整站通讯中断，大多因为背板氧化或 CP 固件版本与 NIM EEPROM 不匹配。坦白讲，这种模块功能不复杂但系统耦合极深，备件一定要核对原系统 I/A 版本号再买，否则插上也是闪 ERR。
应用场景与行业案例
痛点切入
我碰过化工厂大修重启后 AW 工作站连不上 CP，翻遍组态没问题，最后发现 4201 NIM 的 NB-B Link 灯灭——背板插槽积灰导致接触不良，清洁重插后恢复。若没备件在手，整条装置开车得等快递，那是真金白银的延误。
典型场景
- 炼化/乙烯 — Foxboro I/A Series 控制站（CP30/40）与 AW51/AW70 操作站通讯桥接，老装置升级保留原 CP 时必换匹配版本 NIM
- 造纸/浆粕 — 多 Compound 架构下各 CP 节点分别配 4201 NIM，隔离节点故障不影响其他区操作
- 电厂辅助车间 — 化学水处理 Foxboro DCS 节点，4201 做现场 FBM↔上位网络接口，现场温湿度波动大建议定期除尘
- 老厂 MRO 替换 — 原 Invensys 标 4201 停产转 Schneider 贴标，功能兼容但需确认固件 Rev 与 CP 匹配
真实案例
西南某化肥厂 Foxboro I/A V6.5 系统，运行十五年。大修后开车 CP 无法与 AW 建立通讯，查 ERR 灯恒亮。库房翻出一块拆机 4201（P0904HA Rev G）插上依旧 ERR——版本不对（原 CP 要求 Rev J）。紧急调 Rev J 备件插上，Node Bus Link 秒亮，操作站画面全恢复。老师傅感慨：”这小卡不值钱，没它全厂数据黑屏，以后按 Rev 号单独建档备货。”
常见问题解答 (FAQ)
Q1：4201 支持热插拔吗？
不支持。Foxboro I/A NIM 模块建议在 CP 断电或至少确认 Node Bus 无关键通讯时拔插。热插拔可能致 CP 短暂脱网或 NIM EEPROM 异常，稳妥做法是先保存 CP Checkpoint，再操作。
Q2：如何确认我该买哪个部件号/Rev？
拆下旧模块看标签：Part No.（如 P0904HA）、Rev（A/B/C…J/K）、Serial No.。最关键的是 Rev 字母——不同 Rev 对应不同 EEPROM 内容和 CP 兼容性，买错插上 ERR 灯常亮不通讯。不确定拍照问供应商核对您系统 I/A 版本（V6/V7/V8）。
Q3：4201 和 FBM4201 是同一个东西吗？
不是。4201 是 Node Interface Module（NIM）放 CP 机架做通讯桥接；FBM4201 是 Foundation Fieldbus H1 接口卡或模拟量输入 FBM（依具体 FBM 编号体系），两者功能位置完全不同。买前确认要的是 NIM 还是 FBM。
Q4：换上新 4201 后 ERR 灯亮不通讯怎么办？
按顺序查：①Rev 是否与 CP 匹配；②背板插槽清洁度（氧化层导致地址识别失败）；③CP 是否 Load Checkpoint 后重新 Init；④NB 电缆 A/B 是否交叉或断路。大多数情况是 Rev 不匹配或插槽接触问题。
Q5：Invensys 标和 Schneider Electric 标 4201 通用吗？
功能通用，Schneider 收购后部分重新打标但内部电路/固件相同。唯一要注意仍是 Rev 级匹配您现网 CP 固件版本，不以贴标品牌判断兼容性。
