描述
产品详情

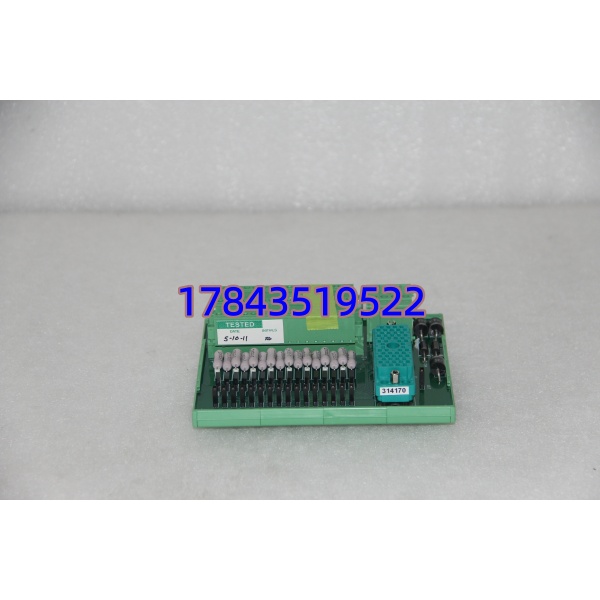

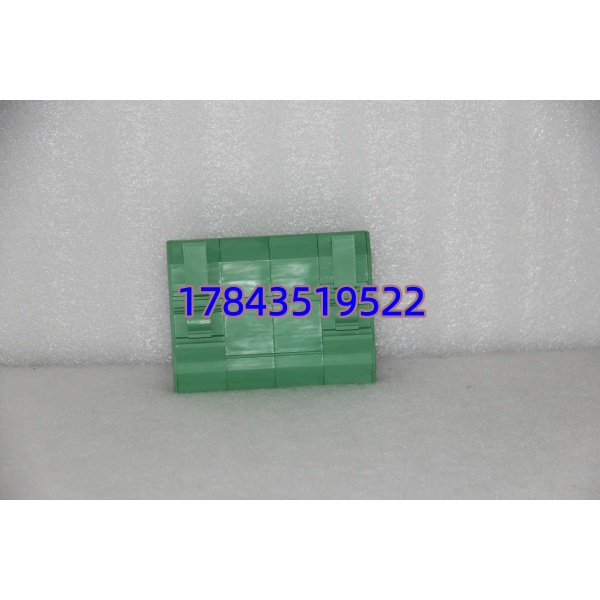

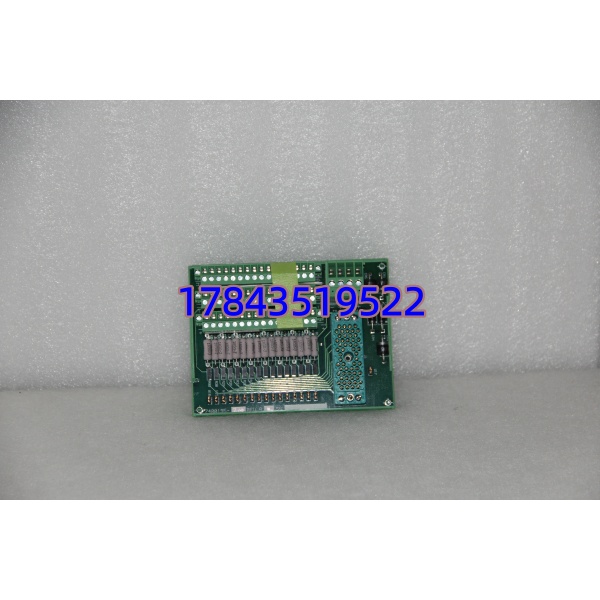

· 型号：9771-2XX（Foxboro I/A Series FBM201 family，例 FBM201 / FBM201b / FBM201c 视后缀而定）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series Field Bus Module (FBM) — 兼容 I/A Series 50/70/100系列 Node Bus 架构
规格参数
- 产品标识：Foxboro I/A Series FBM201 Family，订货号含 9771-2XX（XX=后缀区分HART/隔离/电源变体）
- 模块类型：智能模拟量输入 Field Bus Module (AI FBM)
- 输入通道数：4通道，各通道独立可组态
- 支持信号类型：4–20 mA、0–20 mA、0–10 VDC、±10 VDC、±100 mV、热电偶(TC)、热电阻(RTD)——依组态及配套IPB/端子块而定
- 分辨率：16 bit A/D（典型）
- 精度：±0.1% FS（25℃参考），±0.2%~0.25%（0~60℃工作温区，具体以原厂datasheet为准）
- 通道隔离：Group Isolated（Baseplate供电隔离）或 Individually Isolated（依后缀P/N，如FBM201b为单通道隔离）
- 通信接口：Foxboro 节点总线（Node Bus / 冗余Fieldbus via Fiber or Copper），与Control Processor (CP) 通信
- 工作温度：0℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 供电：由 FBM Baseplate（IPB/EXB背板）提供，典型功耗 < 3W
- 诊断：上电自测、开路检测(部分信号)、A/D溢出/超量程报警、Watchdog
- 安装：插入 Foxboro FBM Baseplate（如 P0971xx 系列底座），前面板有 Status LED (OK/FAULT)
- 热插拔：支持在线更换（建议确认CP冗余状态下操作，插回自动重同步组态）
- 认证：CE，部分变体 FM/CSA Class I Div 2，SIL 2（需核对具体P/N及TÜV证书）
产品介绍
Foxboro 9771-2XX 是 I/A Series DCS 的经典 4 通道智能模拟量输入 FBM（通常对应 FBM201 系列），挂在 Foxboro Node Bus 上，把现场 4–20mA、TC、RTD 或 mV/V 信号经 16bit A/D 转换后送入控制处理器。它跟普通 PLC 模拟量卡最大区别是：模块本身带智能处理、通过光纤/双绞线 Fieldbus 与 CP 通信，且通道组态完全在 I/A 的 ICC/System Manager 里完成，不依赖本地梯形图。
坦白讲，这模块没啥”炫技”的地方，胜在二十多年现场验证的稳定和 Foxboro DCS 的深度绑定。国内大量炼化、化纤装置的 Foxboro I/A 还在跑，原厂已逐步 EOL，现在 MRO 基本靠测试良品或升级到新一代 FBM200 系列（需注意底座和组态兼容）。买之前一定让供应商确认后缀——9771 不同后缀对应 HART 使能、隔离方式、端子板匹配，混用插上去会报 Config Mismatch。
应用场景与行业案例
我在现场最怕 Foxboro DCS 的老装置因 FBM 模拟量卡漂移或 A/D 故障，导致重要回路（如反应器温度、塔顶压力）显示跳变，进而诱发操作员误判或引发 Cascade 回路震荡。FBM201 系列的优势是单模块故障不影响同 Baseplate 其他模块，且支持在线更换，不会逼你停整个控制站。
典型场景：
- 石油化工 — 常减压/催化裂化装置温度/压力/液位 AI 进 Foxboro I/A CP，要求长期稳定性+在线可维护，老装置只认 FBM201 系列
- 化纤/PTA — 聚合釜温控 RTD 经 采集，需 TC/RTD 混插组态灵活性
- 电厂化水/辅网 — 酸碱浓度 4–20mA 接入 Foxboro I/A，利用 FBM 自诊断识别断线
- 制药 — 发酵罐温度梯度监测，借助 FBM 单通道组态切换信号类型减少备件种类
真实案例：
南方某 PTA 装置，夜班发现 Reactor Temp 四点全变 —-（超量程）。查 DCS 报警是 Slot 3 报 Fault，同 Baseplate 其他 FBM 正常。翻备件柜找到一块 9771-2XX（与原 P/N 后缀一致），确认 CP 冗余正常，在 System Manager 把该 Slot 置 Offline，拔出旧模块换新，插入后约 30 秒 OK LED 亮，自动加载组态，四点温度恢复。没停装置，只是局部旁路了那路串级回路十五分钟。老师傅原话：”这老 Foxboro 好就好在换块 FBM 不用下装程序。”
常见问题解答 (FAQ)
Q1：9771-2XX 支持热插拔吗？在线更换要注意什么？
支持。前提是 CP 为冗余配置或该 FBM 所在 Baseplate 其它模块正常。操作前在 Foxboro System Manager / AW 上确认模块状态为 Fault/Offline，再拔出；插入新模块后自动从 CP 同步组态（约 20–40 秒 OK 灯亮）。带电硬拔运行中的好模块可能短暂丢失该点数据，建议避开关键调节回路投运时操作。
不能随便混。后缀决定隔离方式（Group vs Individual）、是否带 HART、配套端子板（IPB/EXB 及电缆）及 Firmware 要求。P/N 后缀必须与原系统 BOM 一致，否则插入后报 Hardware Mismatch 或 HART 功能不可用。采购前拍照原模块标签核对完整 9771-xxxxx 编码。
新一代 FBM（如 FBM202 8AI）物理尺寸和背板兼容部分 Baseplate，但组态数据库、FDS 文件、端子板可能不同。直接插老 Baseplate 不一定被识别，通常需要修改 ICC 中 FBM Definition 并更新下载。老装置保守做法是按原 P/N 找同型号 MRO 件，不做跨代贸然升级。
Q4：二手 9771-2XX 怎么验货？
① 外观无腐蚀、引脚无氧化；② 上 Foxboro Baseplate 通电看 OK LED 常绿、FAULT 灭，AW 工作站能识别正确 Type/Rev；③ 做 Loopback 校准测试（用信号源送 4/12/20mA 或 mV，在 Display Manager 读值误差 ≤0.2%）。不推荐无测试条件的渠道采购。
Q5：更换 FBM 会导致 CP 程序丢失或需重新下装吗？
不会。FBM 本身不存控制策略，CP 存全部组态。新 FBM 插入后 CP 自动下发 I/O Definition。但建议更换前做 Compound / Block 和 FBM Config 的完整备份（.cpx / .fds），极端情况 Baseplate EEPROM 异常时才需 Reload。
