描述
产品详情

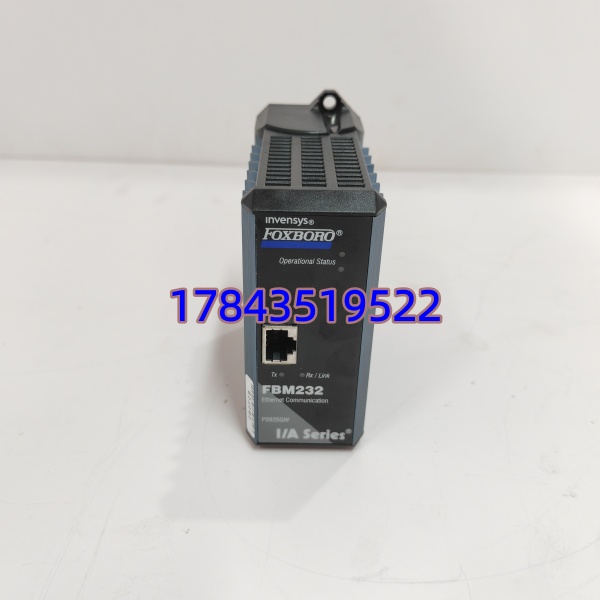

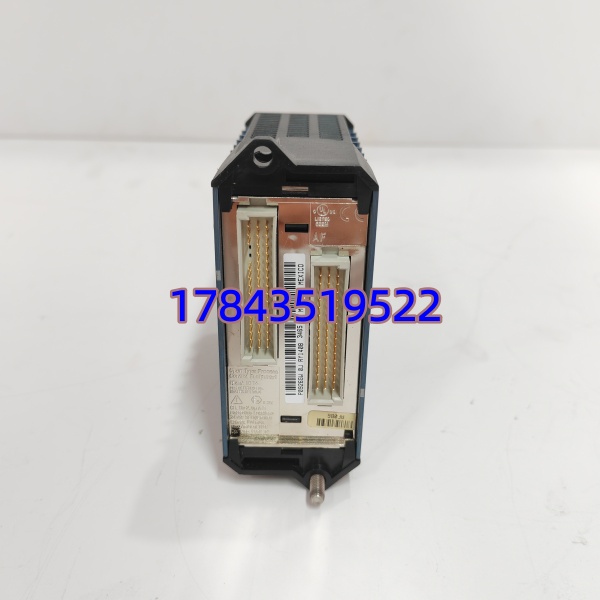

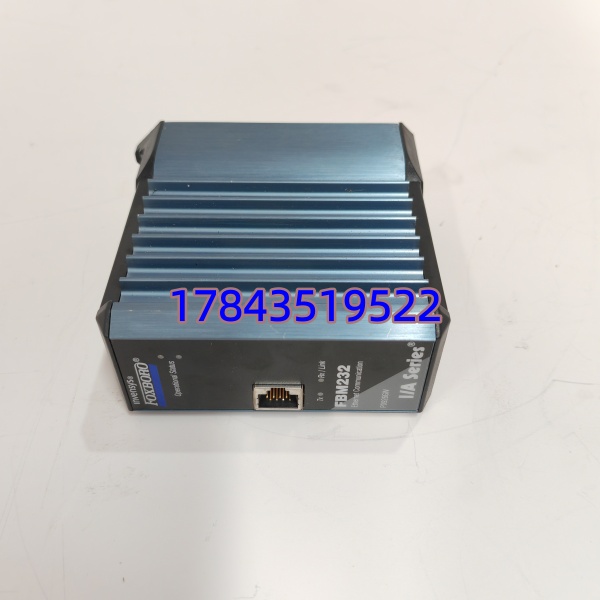

· 型号：FBM232（P0926GW）
· 品牌：FOXBORO（Schneider Electric / Invensys）
· 系列：I/A Series® Enhanced Serial Communication FBM
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | FBM232 |
| Foxboro 部件号 (Part No.) | P0926GW（亦见写法 P0926GW / P0926GW-0H） |
| 产品类型 | I/A Series Enhanced Serial Interface Module（串口通信 FBM） |
| 适用系统 | Foxboro I/A Series DCS — CP60/CP270/CP280 等控制处理器 Node Bus |
| 通信端口 | 典型 2 或 4 个独立串口（依硬件变体），软件可选 RS-232（DB25/DB9 适配）/ RS-422/RS-485 半双工 |
| 支持协议 | Modbus RTU Master/Slave、ASCⅡ Free-format（自定义帧解析）、BSAP（部分版本） |
| 最大设备连接 | 每串口可菊花链多台 RS-485 从站（建议 ≤32 台/链，加中继可扩展） |
| 总线接口 | I/A Series Node Bus（与 CP 间 冗余光纤/同轴 Node Bus 接入 FBM 槽位） |
| 供电方式 | +24 VDC 取自 I/A Series 现场总线底座（FBM Termination Assembly） |
| 典型功耗 | ≤8 W（根据官方 Datasheet PSS 21S-1B2 B01） |
| 电气隔离 | 通信端口对 Node Bus 光耦隔离 ≥500 Vrms；端口间隔离依底座 |
| 工作温度 | 0 ～ +60℃（工业级，贮存 -40～+85℃） |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 安装方式 | 插入 Foxboro FBM 基座（如 P0916NG/P0916NH 系列底座），支持热插拔更换 |
| 指示灯 | PWR、COM OK、Node Active、各串口 Tx/Rx LED |
| 组态软件 | Foxboro I/A Series System Configuration / ICC (Interface Configuration) |
| 认证 | CE、FM/CSI Div 2、ATEX/IECEx Class I Div 2（随系统整体认证） |
| 配套底座提示 | 需匹配正确 Termination Assembly（TA 底座）及电缆适配器（DB25↔DB9/端子块），订前核对现场 TA 型号 |
产品介绍
（E—维护者视角切入）现场实测发现 FBM232 最烦人的不是彻底死机（那反而好排查），而是串口口光耦微衰导致 Modbus 偶发校验错误——Foxboro CP 报”Block Timeout”但第三方设备本地监视通讯正常，这种间歇性丢包最磨工程师。FBM232（P0926GW）就是 I/A Series 控制站对接第三方串口设备的”翻译官”，把 Modbus RTU 或 ASCⅡ 自定义帧解析成 Foxboro Compound/Block 里的 I/O 映像变量，让老式色谱仪、皮带秤、综保装置无缝进 DCS 画面。
严格来说它只在 I/A Series CP 固件 V6.x 以上完整支持 Enhanced Serial 驱动特性（老 V4.x CP 需确认 ICC 库版本匹配）——请以您现场 CP 版本及 ICC 配置为准，别拿新板硬插老 Node Bus 早期固件。供应链上 Foxboro 经典 FBM 系列部分型号已进入 Schneider 生命周期管理，交期曾拉到 10～16 周且 P0926GW 全新原封存量极少。按 ABC 分类属 A～B 类（依装置关键度——若连色谱仪/磅秤数据进不来导致质量判定停线则升 A 类），建议按”每套含 FBM232 的 CP 站 × 1 件”留 Buffer Stock；收到 PCN 暗示 EOL 立即 Last-time-buy，停机排查一周的人工+物料损失够买数块模块。
应用场景与库存策略
化工厂 DCS 靠 FBM232 把质量分析仪表（气相色谱、红外分析仪）、称重系统、微机保护装置的串口数据拉进控制网——模块故障通常不会让装置停车（工艺控制回路在 CP 内独立运行），但会造成质量数据全断、装车计量失效或被 ISO 质量体系判定”数据链不完整”要求整改，部分精细化工企业因此被迫降负荷人工取样。
- 炼化/精细化工 — I/A Series 接入气相色谱/红外分析仪(Modbus RTU)：非它不可因 Foxboro ICC 驱动与 Node Bus 强绑定，通用网关无法映射 Foxboro Block 结构。建议按”每套分析小屋关联 CP 站 × 1 件”留密封冷备（Buffer Stock），贴对应 ICC 配置文件版本号标签。
- 散料/码头 — 皮带秤/汽车衡 RS-485 接入 DCS 计量：串口口易受雷击感应浪涌损伤（尤其室外秤体）。建议加串口光电隔离保护器并于控制室现场存 1 块预组态验证过的模块做快速替换，或与授权集成商签 VMI。
- ：严格来说早期 P0926Gx 某些 HW Rev 与新 CP270/CP280 Node Bus 时序需 FW ≥ x.xx——换板前核对旧板丝印全串（P0926GW Rev.x）并在 ICC 做 Interface Test 确认无 Timeout 再固化。建议先小批量试装验证再批量采购。
- 服役 >12 年装置 / 收到 FBM 系列 PCN：Foxboro 经典 FBM 渐入生命周期末期。建议按”在用 总槽位数 × 1～1.2″启动适度战略囤货，防潮袋密封、控湿（RH<60%）存放，每两年抽检外观及端子弹簧弹性。
真实案例：某沿江精细化工厂 I/A Series CP270 站下挂 连两台在线气相色谱（Modbus RTU@19200,8E1），某雷雨夜串口口遭感应浪涌打坏——CP 报 Block Timeout 但色谱本地屏通讯正常，查了两天以为是仪表波特漂移。换上新 恢复 ICC 组态后立刻正常。库房无备件，代理商从新加坡调货 7 个工作日，期间成品质量判定靠人工每两小时取样送检，化验加班费+潜在偏差风险被总部质量审计点名。此后该厂将 升 B+ 类备件，每台带分析仪的 CP 站配 1 块版本校验冷备，规定雷雨季前做 ICC Interface Test 连通性抽检。
