描述
产品详情
· 型号：FBM233
· 品牌：Foxboro（现属 Schneider Electric EcoStruxure Foxboro DCS / 原 Invensys）
· 系列：I/A Series — FBM（Fieldbus Module）FDSI 现场设备系统集成模块
规格参数
- 订货号示例：P0926GX（常见），关联物料 P097BHB、P0917XB 视批次/选项
- 适用系统：Foxboro I/A Series（含 Foxboro Evo™ DCS），配合 FCP270 / FCP280 / AW70 等工作站使用
- 模块类型：FDSI（Field Device System Integrator）— 以太网通信接口，非模拟/数字 I/O
- 以太网接口：1×或2×RJ45 10/100Base-TX（依硬件版本，FBM233 典型双端口冗余版；FBM232 为非冗余单口），Auto-MDIX
- 通信速率：10 Mbps / 100 Mbps 自适应
- 支持协议：Modbus TCP/IP（Server/Client）、Ethernet/IP（Adapter 模式可配）、RAW Socket；通过驱动包可扩展 HART over Ethernet 管理，Foundation Fieldbus H1 需配 FBM221
- 连接容量：单模块最大挂 64 台以太网现场设备（经交换机），支持最多 2000 个 DCI（Distributed Control Interface）数据连接块
- 冗余特性：支持模块级 1:1 热备（主/备 Tracker 模式），自动无扰切换；部分版本支持双网口端口级冗余
- 供电方式：由 I/A Series 机笼背板 +24 VDC 供给（允许 18–32 VDC），典型功耗 ≤ 5 W（最大约 7～8.5 W）
- 隔离：现场以太网端口对系统背板 500 V AC 电气隔离

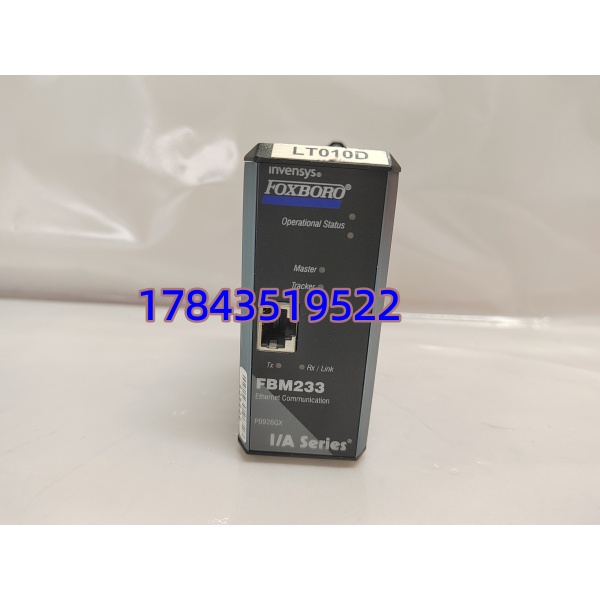

- 前面板指示：PWR（电源绿）、ACT（活动黄）、ERR（故障红）、RDY/STAT（状态）

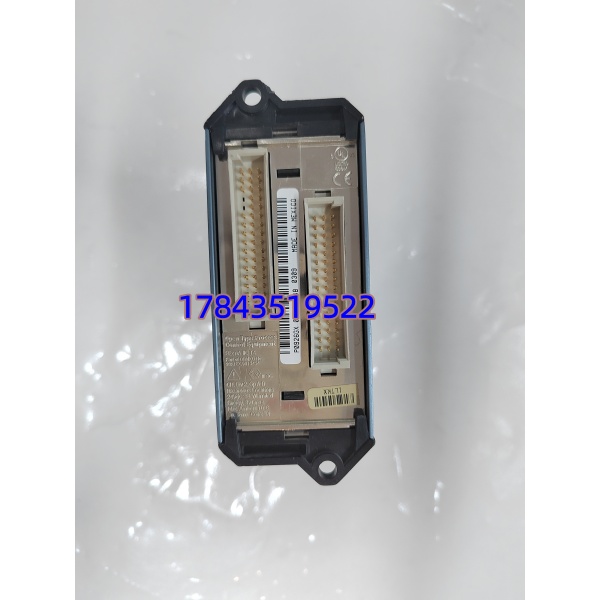

- 安装方式：插入 Foxboro I/A 标准 200 系列或 Compact FBM 机笼槽位，带锁紧手柄，支持热插拔

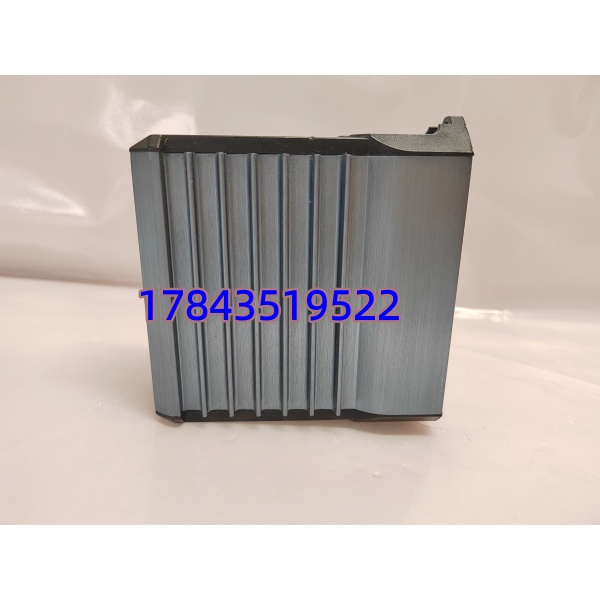

- 涂层/防腐：Class G3 敷形涂层（ISA S71.04 G3 恶劣环境级），铝合金外壳
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 认证：CE、UL 61010-1、CSA、FM Class I Div 2（需核对具体版本铭牌）
- 组态软件：Foxboro I/A System Configuration / Control Engineer，通过 ICC（Integrated Control Configuration）加载协议驱动与 DCI 映射
产品介绍
FBM233 是 Foxboro I/A Series 的以太网 FDSI 通信卡，装在 FBM 机笼里让 DCS 直接跟第三方以太网设备对话——Modbus TCP 流量计、S7-300/400 PLC、分析仪、ACS 变频器等都能接，不用外挂网关。它和 FBM232（非冗余单口）的区别是有模块级冗余支持，可成对配置主/备自动切换；和 FBM230/231（串口 RS-232/485）的区别是走以太网不是串口。
坦白讲，这卡在现场最常见的麻烦是 DCI 映射没配对或第三方设备 IP 子网不通导致”Comm Timeout”，不是硬件本身坏。换备件特别注意：FBM233 与 FBM232 不能混插替——槽位组态里定义的是 FBM Type，混用会报”Wrong Module Type”。买前抄旧板完整标签 P0926GX 及机笼组态截图中 FBM Type。
应用场景与行业案例
我在现场最怕炼化装置 Modbus TCP 网关单点故障——几十台质量流量计全离线，操作员站报警刷屏。FBM233 配成冗余对后主卡挂掉备卡无缝接管，工艺甚至感觉不到。老 I/A 系统这卡十几年不坏，但受潮或背板接触不良也会偶发 ERR 闪红。
典型场景：
- 炼油/石化装置——FBM233 接 Modbus TCP 质量流量计、气相色谱分析仪经交换机入 Foxboro DCS，配冗余对保关键回路不中断
- 海上平台/电厂化学加药——通过以太网读第三方 PLC（Allen-Bradley / S7）数据，省大量硬接线 AI/DI 点
- 制药/精细化工批次——Foxboro Evo DCS 集成第三方包装线以太网设备，DCI 块映射成 Foxboro 内部 Block 参与 Batch 配方
- 老 I/A 系统扩容——原只配 FBM230 串口卡，增 引入以太网仪表，不改原控制策略仅加 DCI 映射
真实案例：
南方某炼化芳烃装置，夜班 DCS 报”FBM Slot 7 Comm Timeout”—Slot 7 原装 （P0926GX）ERR 灯常红 RUN 灭，冗余备卡已接管但备卡也老化（同批次 2008 年）。确认主卡背板接口氧化短路。库房有拆机测良 同订货号，断电拔出旧卡插入新卡，上电 → System Manager → Activate FBM → 自动同步 DCI 配置（不需重下装，配置存在 CP 节点），约 3 分钟恢复双冗余。仪表主管说：”这卡十五年不坏，南方潮湿氧化是隐患，按机笼每对冗余配一块冷备。”
