描述
产品详情

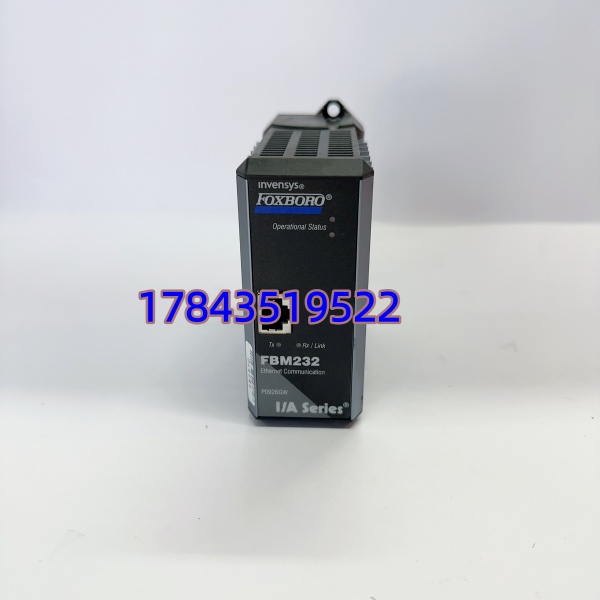

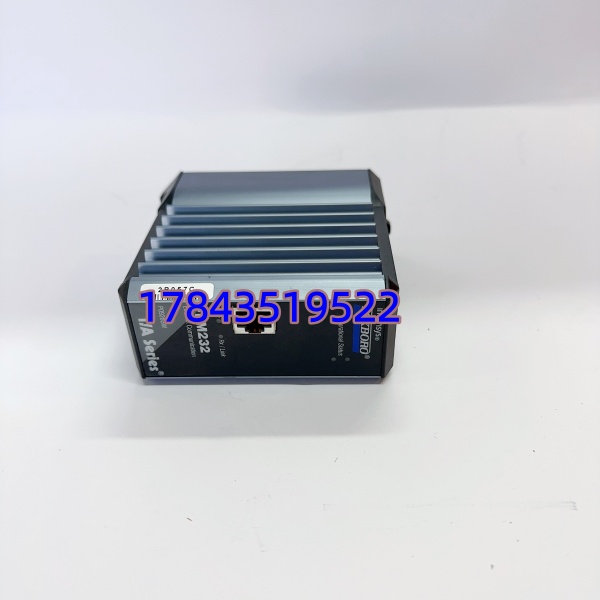

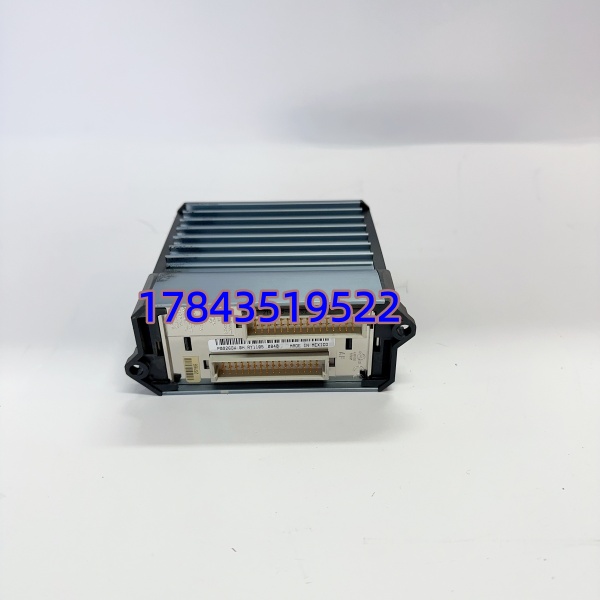

· 型号：FBM232
· 品牌：Foxboro（Schneider Electric Process Automation）
· 系列：I/A Series — Fieldbus Module 232（Ethernet Fieldbus Comm. Module, P0926GW）
规格参数
- 完整型号：FBM232
- Foxboro 物料/订货号：P0926GW（GW = 标准温度 / 特定硬件版本，以标签为准）
- 适用系统：Foxboro I/A Series DCS — CP30 / CP40 / CP60 控制站机架（FCP270/280 需确认兼容性，老 FBM 与新 FCP 混合需查 Release Note）
- 模块类别：Fieldbus Communications FBM（非 I/O 采集卡，专做以太网协议桥接）
- 以太网端口：1× 或 2× 10/100Base-TX RJ45（依硬件 Rev，P0926GW 常见双口可级联或做冗余链路）
- 支持协议：Modbus TCP Server/Client、Ethernet/IP Scanner（Adapter 模式依固件），部分版本支持 PROFINET IO Controller（需 License/Option，少见）
- 最大连接数：典型 ≤ 32–64 个 Modbus TCP 从站会话（受 CP 内存和 Scan Time 限制，需核算）
- 背板供电：由 I/A Series FBM 背板提供 +24 VDC（典型功耗 2.5–3.5 W）
- 隔离：网络端口 1500V 磁隔离，信号地与 chassis ground 分离
- 状态指示：前面板 LED — Power（绿）、Run/Ready、Comm Active、Link/Act per port、Fault（红）
- 冗余支持：可配置成对 1+1 热备（冗余 FBM232 对，自动无扰切换）
- 热插拔：支持（带电更换时建议确认冗余侧正常后再拔旧件）
- 组态工具：Foxboro System Manager → Configure → Fieldbus → FBM232，需定义 IP、Node ID、寄存器映射
- 通信周期：典型与 CP 控制周期同步（250ms / 500ms / 1s 可选），高速应用需评估 CP 负荷
- 工作温度：0℃ ～ +60℃（标准工业级，P0926GW 为标准温度版）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 安装方式：I/A Series FBM 机架标准槽位（baseplate mounted，面板锁紧）
- 尺寸（模块本体）：约 108 × 38 × 178 mm（H×W×D，1 TE width）
- 净重：约 0.35 kg
- 认证：CE、UL 508、FM Class I Div 2 / ATEX Zone 2（依具体版本 COC）
- 配套软件最低版本：需 I/A Series V8.x 以上或按 Release Note（V6.x 部分支持，新版 CP60 需 V9+）
产品介绍
FBM232 P0926GW 是 Foxboro I/A Series DCS 用来”向外伸手”的以太网现场总线模块——一头插 CP 控制站背板，一头接交换机连第三方设备（变频器、智能仪表、PackML 包装机 PLC、水质分析仪等），跑 Modbus TCP 或 Ethernet/IP 把数据映射进 CP 的块参数里。它本身不执行控制策略，只做协议转换和数据刷新。
有一点要注意：FBM232 不是普通以太网网卡（那种是 AW51E/AW70 工作站网卡），别和操作站网卡混淆。另外老 CP30 配早期 Rev 可能不支持某些新固件特性（如多会话并发），换件时尽量核对原硬件 Rev Code 和 CP 软件版本兼容性——我在现场遇过新模块插老 CP40 报”FBM Type Unknown”，升 CP 补丁包解决。
应用场景与行业案例
痛点切入
某炼化罐区原来用 FBM04 硬接线读 40 台雷达液位计 4–20mA，电缆多校准难。改 Modbus TCP 通过 接入，一点组态读液位+温度+报警字，省掉 80% 模拟量电缆。但初次投用时有个坑——第三方网关默认 Modbus TCP Unit ID=1 而 组态里”Slave ID”要填对且需开”Keep Alive”，否则随机断链重连 30 秒，影响库存计量。
典型场景
- 石化/化工罐区——Foxboro CP 通过 读雷达/伺服液位计 Modbus TCP 数据，非它不可因需原生 I/A 块参数映射不做额外网关。
- 电厂化学水处理——接入西门子 S7-300 Modbus TCP 从站读多参数（pH/浊度/流量），减少硬接线 AI 卡用量。
- 制药/食品包装线——Ethernet/IP Scanner 模式连 PackML 合规包装机 PLC，做批次启停和 OEE 数据采集。
- I/A Series 改造项目——保留 Foxboro 控制核心，新增第三方子系统通信， 是最常用扩展手段。
真实案例
南方某 LNG 接收站， 红灯常亮报 Communication Timeout，影响 BOG 压缩机 Modbus TCP 数据。查为交换机环路致广播风暴堵死端口。库房有测试过的 P0926GW，先确认冗余侧 RUN 正常→断电拔旧→插新→System Manager 下装原 配置文件（IP/Mapping 不变）→上电 Link 闪、Run 绿亮→数据恢复，全程不停 CP。老师傅说：”这种模块十年不坏，一坏就是网络侧先查交换机。”
