描述
产品详情

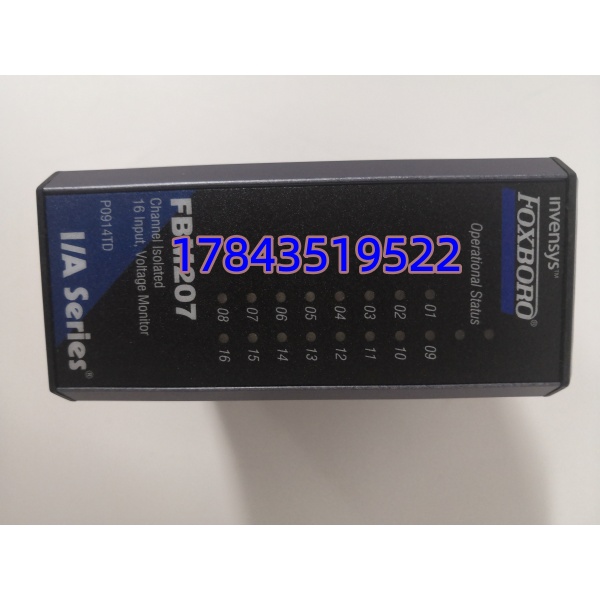

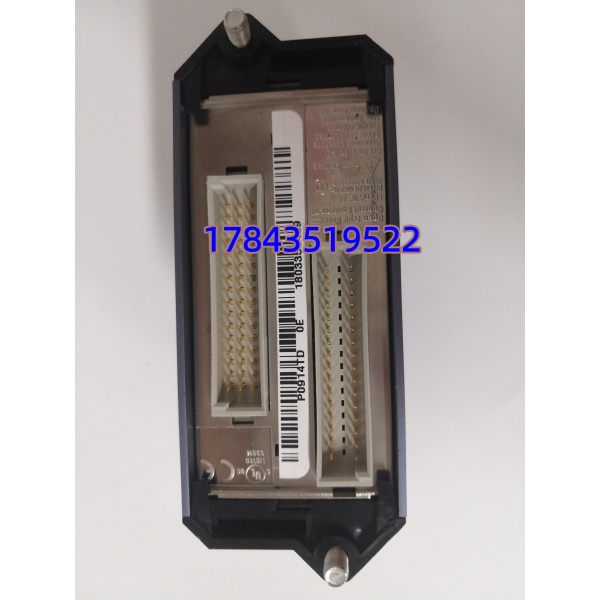

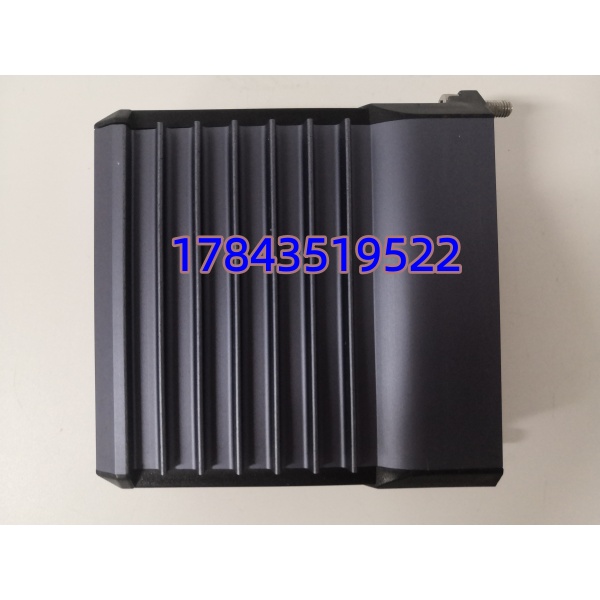

· 型号：FBM207 P0914TD
· 品牌：FOXBORO（施耐德电气旗下）
· 系列：I/A Series DCS
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | FBM207 P0914TD（T=端子类型，D=冗余/标准配置） | FOXBORO原厂标号 |
| 产品类别 | I/A Series 200系列 FBM（现场总线模块），RTD输入专用 | 插200系列DIN底座（P0904/ P0905等） |
| 输入通道 | 8路独立RTD输入，每路可软件配置Pt100/Pt500/Pt1000/Ni120/Cu10 | 支持2/3/4线制接线 |
| 测量精度 | ±0.1% FS 或 ±0.3°C（取大值），线性化软件内置 | 比通用AI漂移低一个数量级 |
| 分辨率 | 16位ADC，0.1°C/LSB（Pt100 0–400°C范围） | 适合精馏塔盘温差控制 |
| 隔离 | 通道↔背板光隔2500 VAC，通道间非隔离（共COM），场侧对地±30 V连续 | 需外部分流器做通道隔离 |
| 供电 | 由FBM底座背板供24 VDC（FCP270/280供），功耗≈2.5 W（满载） | 不需外部电源 |
| 诊断 | 每通道独立断线/短路检测，FAULT LED红亮，状态上送FCP270 | 断线时输出保持或归零可设 |
| 冗余 | 支持A/B双FBM冗余配置（配冗余底座P0914xx），自动切换<100 ms | 单FBM故障不丢温度数据 |
| 指示灯 | PWR绿（电源），RUN绿闪（总线活），FAULT红（模块/通道err），CH1–CH8点绿（每通道活） | 通过FoxView/Control Station读诊断 |
| 安装 | 200系列DIN底座垂直导轨，助拔器，尺寸单宽≈114×44.6×105 mm，≈0.6 kg | IP20机柜内 |
| 环境 | -20 至 +70°C（控制室/现场I/O柜），存储-40至+85°C，湿度5–95%非冷凝，G3防腐 | 非宽温 |
| 通信 | I/A Series Expanded Fieldbus（HDLC 2 Mbps），由FCP270/FBM底座管理 | 远程站可达600 m光纤 |
| 认证 | CE / UL / CSA / FM / ATEX Zone 2 / IEC 61131-2 | 过程级 |
| MTBF | >150,000小时（现场实测10–15年，端子氧化是主因） | RTD是高影响测点 |
产品介绍
从维护者视角切入：FBM207 P0914TD就是FOXBORO I/A Series里管热电阻的“温度计眼”——插在200系列DIN底座（P0904/ P0905）上，FCP270通过HDLC 2 Mbps现场总线把8路RTD（Pt100/Ni120/Cu10）的电阻值转成数字温度，16位ADC+软件线性化把±0.1% FS精度喂给FoxView做精馏塔盘温差控制。现场实测发现，老装置用通用AI模块采Pt100（2线制）漂移±2°C，换FBM207 4线制后引线电阻消掉，塔盘温差稳到±0.3°C，温控阀不抖=产品质量升1%。在某个炼厂常减压项目里碰过，原通用AI采Pt100 2线制，冬天电缆长100 m电阻飘+3°C触发塔顶温度高报，操作工切手动才没停进料——后来换FBM207 4线制+冗余底座，再没误报。
供应链角度看，FBM207还在I/A Series Legacy Support，新是EcoStruxure Foxboro DCS，原厂交期8–14周但交期拉长Last-time-buy窗口未硬关但趋严，渠道以全新原厂/拆机测试OK/NOS混流。TCO算：换整Foxboro六位数起，延寿只需囤2件Buffer per area（每I/O站1冷备RTD覆盖8 ch），单价三四千块换装置再跑5–8年——库存经理拍ABC：归A类高值高停机影响（温度盲=误联锁停进料），安全库存SS=1 per I/O station，重订货点=大修前6个月扫现货。严格来说它只在固件v?.?以上支持4线制自动线性化，老FCP270<v?.?只认2/3线制——换前核对Foxboro版本，别盲插4线制进老站。
应用场景与库存策略
痛点直白：炼厂常减压周六夜， FAULT红亮（端子氧化断线Ch3 Pt100），塔顶温度TIC-101跳+3℃高报=操作工切手动才没停进料，原厂交期10周等不起，现场翻I/O柜边锁盒只有空底座无备RTD——缺这块RTD模块=温度盲=误联锁停进料，非计划按炼厂算半小时损二十万起。
典型场景与备货建议：
- 炼厂常减压/FCC I/A Series 200系列I/O站：非它不可因为 4线制消引线电阻漂移，通用AI 2线制飘±2°C误联锁；建议每I/O站做双冗余对+现场仓1件Buffer per station（安全库存SS=1 per I/O station），ABC归A类高值高停机影响（温度盲=误联锁），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放I/O柜边锁盒；新项目直接EcoStruxure Foxboro但老站只延寿。
- 电厂除灰/化水 Foxboro I/A：采锅炉管壁Pt100，单站留1 Buffer+做年度端子酒精擦（防氧化断线），不做新采购只延寿。
- 海上平台/化工界区 200系列I/O柜：盐雾G3环境端子氧化FAULT闪（Pt100断线），双冗余+平台仓留1件冷备，船级社验要备件清单里有它；随维保让集成商测4线制电阻（100Ω=0°C，138.5Ω=100°C），拔插测试冗余无扰动（温度点只闪后恢复）。
真实案例：南方某常减压，2024年12月夜班单配置FAULT红亮Ch3断线（Pt100端子氧化），塔顶温度TIC-101跳+3℃高报，主操切手动才没停进料——仪表班长翻I/O柜边锁盒只有空P0904底座无备件，原厂交期10周，连夜同城同集团另一炼厂借拆机测试OK的 P0914TD，驱车往返半小时凌晨2点进界区I/O柜，打硬旁断温度联锁（已打停机票），助拔器拔旧（单非冗余但温度非SIS安全链可热拔），插新锁助拔器，上电PWR绿RUN闪FAULT灭Ch断线消，FoxView重scan 8 ch Pt100值±0.3°C，恢复auto没停装置。反思：Foxboro RTD是SPOF里的温度盲源，每站必做双冗余+1 Buffer，ABC A类里升一级——后来设SS=1 per station、重订货点看大修窗口，再没为等交期。
