描述
产品详情

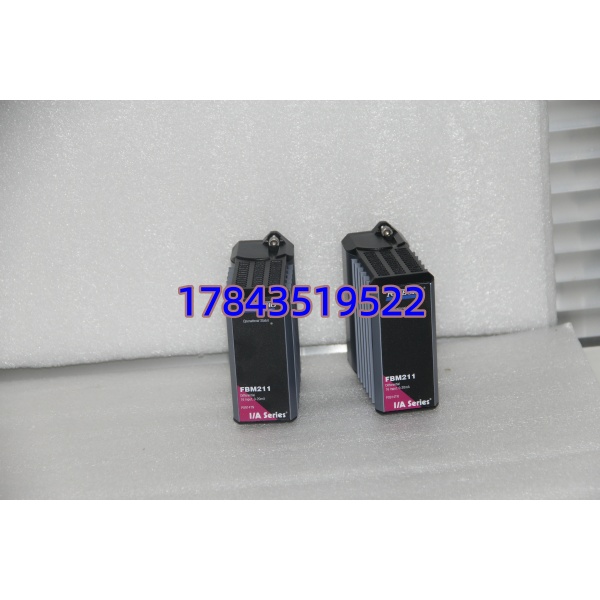

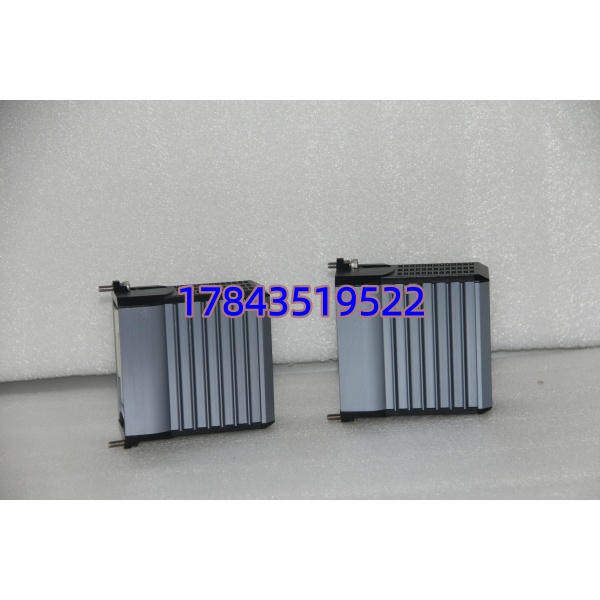

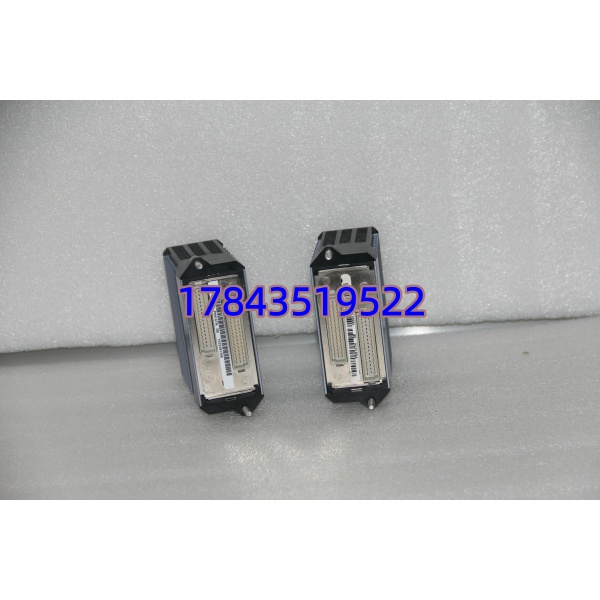

· 型号：FBM211（商业型号常对应 P0970VF / P0970NG，以实物标签为准）
· 品牌：Foxboro（施耐德电气 Invensys I/A Series DCS）
· 系列：I/A Series Field Bus Module — Analog Input (Current Loop)
规格参数
- 产品型号：FBM211（本体丝印常伴 Foxboro Order No. 如 P0970VF / P0970NG）
- 适用系统：Foxboro I/A Series — 配合 200 系列 / 100 系列 Baseplate（需核对 Baseplate 兼容列表）
- 模块类型：8-Channel Isolated Analog Input — Current Loop (4–20 mA DC)
- 输入信号范围：4–20 mA 标准（软件可选 0–20 mA、超量程可读至 ～22 mA 作断线检测）
- 通道隔离：各通道光电隔离，现场与系统侧隔离（典型 500V～1500V 依 Rev）
- A/D 分辨率：16 bit
- 精度：典型 ±0.1% FS（25℃），需核对具体 Rev 手册
- 输入阻抗：约 250 Ω（等效接收端，外部变送器需有能力驱动）
- 更新周期：约 55 ms / 110 ms 可选（依 CP 组态）
- 现场接线：通过 Termination Assembly (TA) 螺丝端子，每通道 + / – 分开
- 模块供电：取自 Baseplate ±24 VDC（由 FCP/FBM 电源分配，不需外部供信号电源）
- 变送器电源：通常由外部 24VDC 配电箱供给回路（FBM211 本身不向变送器供电，为 Passive Receiver）
- 工作温度：0～+60℃（控制室安装）
- 认证：UL / CSA / CE / FM（以实物铭牌为准，需核对）
产品介绍
FBM211 是 Foxboro I/A Series DCS 最常用的 8 通道 4–20mA 模拟量输入模块，专门接现场两线制变送器（压力/差压/温度变送器等）。它挂在 I/A Baseplate 上通过 Fieldbus 与 Control Processor (CP) 通讯，通道间相互隔离，任一路线路故障不影响邻点。和 Tricon/SIS 模块不同，这是过程控制级 DCS 卡件，重点在测量稳定性和回路断线检测。
坦白讲，Foxboro 老系统最烦人的就是 FBM 版本混乱——FBM211 本体标签一样但 PCB Rev 不同可能导致 Baseplate 不认或 CP 报”FBM Type Mismatch”。还有一点，它不给变送器供电（只接收电流），现场必须独立配 24VDC 回路电源，这点新手常搞错以为像 PLC 自带配电。
应用场景与行业案例
痛点切入：
深夜 DCS 趋势里某 AI 点突然跑满量程 22.x mA——典型是变送器断线或配电保险烧。FBM211 能把这个超量程值读上来让操作员判断”断线”而非”真实测量值”，比某些廉价 AI 卡直接箝位到 20mA 有用得多。我遇过老系统因 TA 端子氧化造成间歇性接触不良， 通道偶尔跳超量程，SOE 没配报警，运行三天才发现——后来加了 AI Hi-Hi 报警阈值 21mA 就好了。
典型场景：
- 炼油/石化 — I/A Series DCS 采集常减压/催化装置压力、差压、流量变送器 4–20mA 信号
- 电厂辅控 — 除灰/化学水系统 Foxboro DCS 接 pH、电导率、液位变送器
- 化工 — 聚合反应釜温度/压力多点 AI，要求通道隔离防共地干扰
- 造纸/制药 — 老 I/A Series 系统延寿运行， 作标准 AI 卡备件轮换
真实案例：
东部某化工厂 Foxboro I/A Series 系统，大修更换机柜内 后 CP 报”Unrecognized FBM”。原装的是早期 Rev D，库房新领是 Rev G，Baseplate 固件太老不认新卡。最后临时把旧卡复位重插继续跑，等新 Baseplate Firmware 升级后再换。老师傅念叨：”Foxboro 这玩意儿 Rev 对不上就是不认，别光看型号一样就拆包装。”——采购时一定注明要求同源 Rev 或确认 Baseplate 兼容。
常见问题解答 (FAQ)
A：不能。 是 Passive Current Receiver，只接收 4–20mA。现场变送器需外部 24VDC 配电（通常经端子柜安全栅/配电器或直供）。如果现场是无源传感器需配电，选型应核实是否为带配电版 AI 卡或外加配电器。
Q2：插上后 CP 报”FBM Not Found / Type Mismatch”怎么回事？
A：三种常见原因——① Baseplate 太老不兼容新 Rev 的 （需升 Baseplate Firmware 或换同 Rev 旧卡）；② Baseplate 地址 DIP 设错或与组态不符；③ 模块未插到底/Baseplate 背板弹簧触点氧化。先清洁 Baseplate 金手指重插，确认 DIP。
Q3：支持热插拔更换吗？在线拔有影响吗？
A：I/A Series FBM 支持在线插拔。拔掉期间对应 8 个 AI 点在 CP 内按组态保持 Last Good Value 或置 Bad Quality（看控制策略），不会引起控制器停摆，但建议避开关键调整工况更换。
Q4：如何判断通道好坏？现场怎么快速排查？
A：拆下现场线，在 TA 端子上串 250Ω 电阻+可调电流源（或简易 4–20mA 模拟器）注入电流，看 DCS 显示是否线性对应。若显示正常而现场异常，查变送器配电/线路；若本卡点无响应，可能通道损坏或 Baseplate 插槽问题。
A：FBM214 是 8 ch 隔离电压输入（±10V 等），FBM217 是高速 AI（部分版本支持 HART 透传需确认）， 专用于 4–20mA 电流。三者插槽兼容但功能不同，绝不能互代，插错 CP 会报类型错误。
Q6：二手/翻新卡怎么验？
A：上 Baseplate 通电→CP Display 识别 及正确 Rev→各通道注入 4/12/20mA 看显示值误差＜0.2%→外壳无二次喷漆、金手指无烧痕氧化、原厂条码清晰。要求卖家附测试截图。
