描述
产品详情

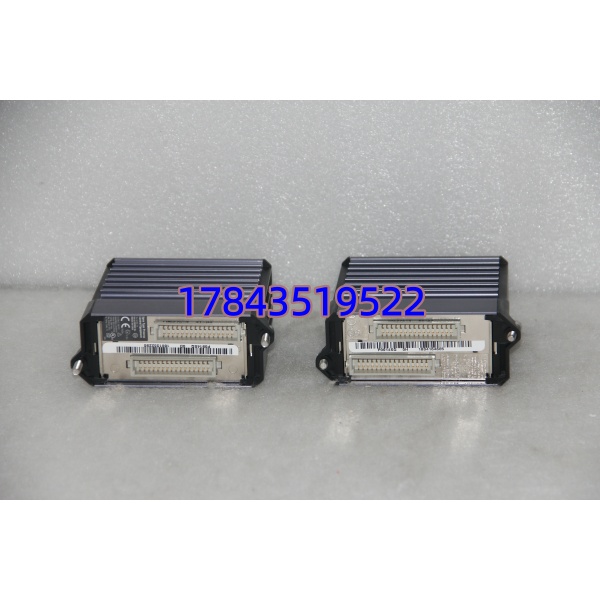

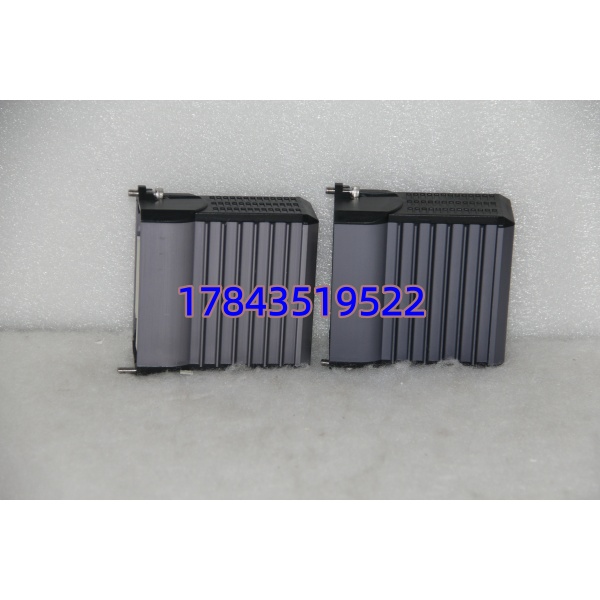

· 型号：FBM202（P0926EQ 等后缀视底座/端子配置而定）
· 品牌：Foxboro（现 Schneider Electric Automation）
· 系列：I/A Series DCS — FBM200 系列 Baseplate Mounted Fieldbus Module
规格参数
- 模块类型：8通道隔离热电偶/毫伏模拟量输入模块（FBM202）
- 输入通道：8路独立电气隔离差分输入，通道-通道及通道-系统地隔离（600 VAC rms 典型）
- 信号类型：热电偶 J/K/T/E/N/R/S/B 型，及 ±10.5 mV ~ +69.5 mV DC 毫伏信号
- 冷端补偿(CJC)：内置1路隔离3线或4线100Ω Pt RTD（IEC 751Class B），精度 ±0.25℃ @ 0–50℃
- A/D转换：Sigma-Delta 16位分辨率，每通道25 ms更新一次读数
- 测量精度：±0.03% FS（25℃时约 ±27 μV），热电偶一致性 ±0.25℃
- 输入阻抗：差分输入 >10 MΩ
- 共模抑制比(CMRR)：>100 dB @ 50/60 Hz
- 供电：24 VDC 由 I/A Series 背板(Baseplate)提供，最大功耗约 3 W
- 热插拔：支持在线更换（需在系统正常运行时插拔，确认OK LED）
- 诊断功能：热电偶开路(burnout)检测、CJC故障报警、模块自检
- 工作环境：-20～+60℃（部分文档标-40～+70℃视外壳版本），5%～95% RH 无凝露，G3防腐等级
- 安装方式：FBM200系列专用Baseplate（底板）或配DIN Rail Termination Assembly
- 尺寸/重量：约 102×45×104 mm，重约 0.28 kg（铝壳）
- 认证：CE、UL 61010-1、IEC 61000-4 EMC Level 3（具体以原厂铭牌后缀为准）
产品介绍
FBM202 是 Foxboro I/A Series DCS 中专用于温度信号采集的模拟量输入模块，直接接热电偶或低电平 mV 传感器，不需要外接温度变送器。八路通道各自独立隔离并自带 Sigma-Delta 转换器，配合内置铂电阻冷端补偿，解决长距离布线温漂和共模干扰问题——这在炉区、反应器多点测温时比共用CJC的方案靠谱得多。
有一点要注意：FBM202 只认 TC/mV，不能当 4–20mA 通用 AI 用（那是 FBM201 的活）。老装置 I/A 系统里它很常见，后期新项目 Schneider 推了 FBM203/FBM204 系列，但 FBM202 在 v6.x~v8.x 老系统里兼容性最好。现场换件时确认底座类型（FBM200 Baseplate 分带/不带 HART 变体），别买错后缀。
应用场景与行业案例
凌晨两点反应炉区温度点突然全部””，TriStation 报 FBM Communication Loss——拆开一看是 FBM202 电源引脚氧化导致背板接触不良，全卡无输出。这种时候你最怕的就是温度联锁误动跳车，而 隔离设计起码保证单卡故障不影响同机架其他模块扫描。
- 石化裂解炉/重整炉多点温度监测：8路 K/S 型热电偶直接进模块，省掉几十台温度变送器，内置 CJC 消除炉区端子箱温差带来的测点漂移
- 电厂锅炉汽包/过热器壁温采集：高通道隔离抗接地环路，G3 防腐壳体适应电除尘侧高粉尘腐蚀环境
- 化肥厂转化炉管温度巡检：毫伏信号直接接入，配合可组态积分周期滤除 50Hz 工频噪声，比普通 4–20mA 变送方案成本更低
- 制药发酵罐多点温度记录：小信号高精度采集，适合对测量不确定度敏感的批次工艺
真实案例：南方某炼油焦化装置，DCS 为 Foxboro I/A Series v7.0，炉区 32 点 K 型偶经 ×4 采集。夜班一个 （Slot 3）绿灯转红，其余三点温度正常，工艺未受影响。到现场确认底座 OK LED 闪烁——热拔出旧卡（另一槽 FBM 正常扫描），插入备件 P0926EQ，约 15 秒 OK 灯常绿，系统自动恢复通信，未触发任何温度高报联锁。事后量旧卡背板供电脚阻值异常，确认为长期振动导致弹性触点疲劳。这种场景下如果是不支持热插拔的老式 AI 卡，就得申请局部停机。
常见问题解答 (FAQ)
支持。在 CP 正常运行时可直接拔出/插入，但务必确认同机架其他模块状态正常（System Status 绿）。拔出前观察 OK LED——若已经是红灯说明已故障可换；插入新模块推到底锁紧，等待 OK 亮绿（通常 <30 s）。不要在系统断电或底座未供电时强行插拔，可能损坏背板连接器。
不能。 只接受热电偶 mV 级信号（-10.5～+69.5 mV 范围）或外部毫伏源。4–20 mA 需用 FBM201（电流 AI）或 FBM203（混合/HART AI），选型时别搞混，现场接线进去也量不到。
FBM200 老系列逐步进入生命周期末期，新项目推荐 FBM203/FBM204。直接替换需核对：底座(Baseplate)型号必须兼容——FBM203 用新型 Baseplate（P0917 系列），老 的底座（如 P0916 系列）物理插槽相同但固件要求不同，不能盲目混插。升级建议联系 Schneider 查 Compatibility Matrix，老系统保备件买测试合格二手件最实际。
Q4：程序或组态会丢吗？换模块需要重新下载？
不会。 是 I/O 模块，组态存在 CP（Control Processor / AW/WP Station）里。换新同型号 插入后背板自动装载配置，无需重新下装。但若换不同型号（如 FBM203）需修改 ICC 组态。
Q5：怎么鉴别二手/翻新件的可靠性？
看前面板激光刻字清晰度、螺丝拆装痕迹、插针氧化情况。上机架后观察：OK 绿灯 → 在 System Manager / Display Manager 看各通道值是否合理 → 人为短接某通道看数值跳变为 0 mV 或 burnout 报警。能 PASS 自诊断且无历史锁存故障才算合格。要求供应商提供上机架测试截图或视频。
