描述
产品详情

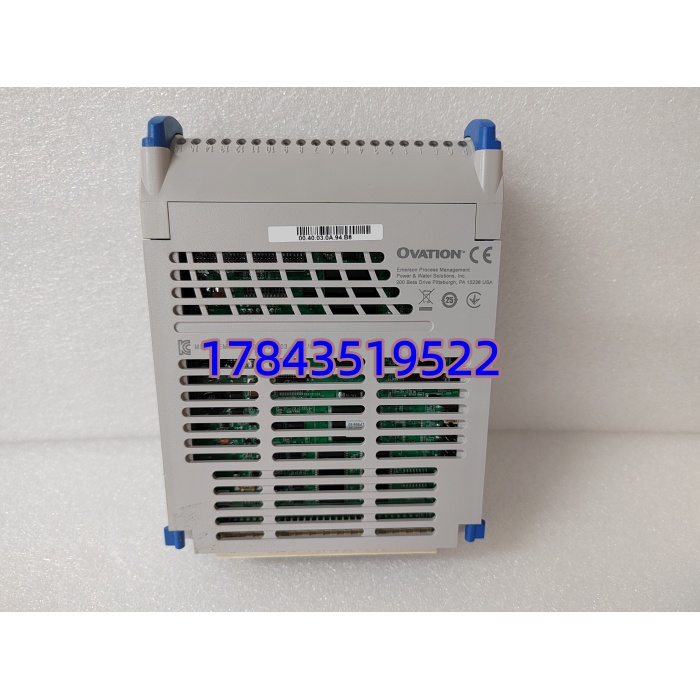

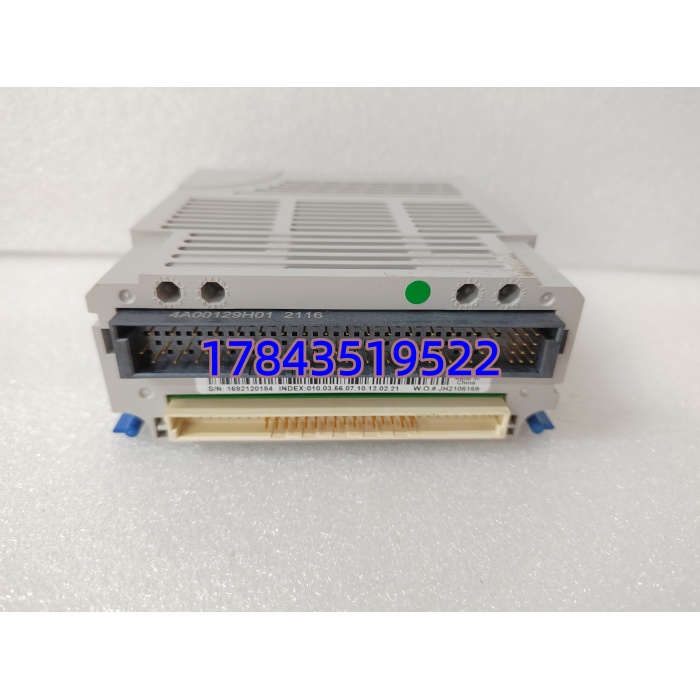

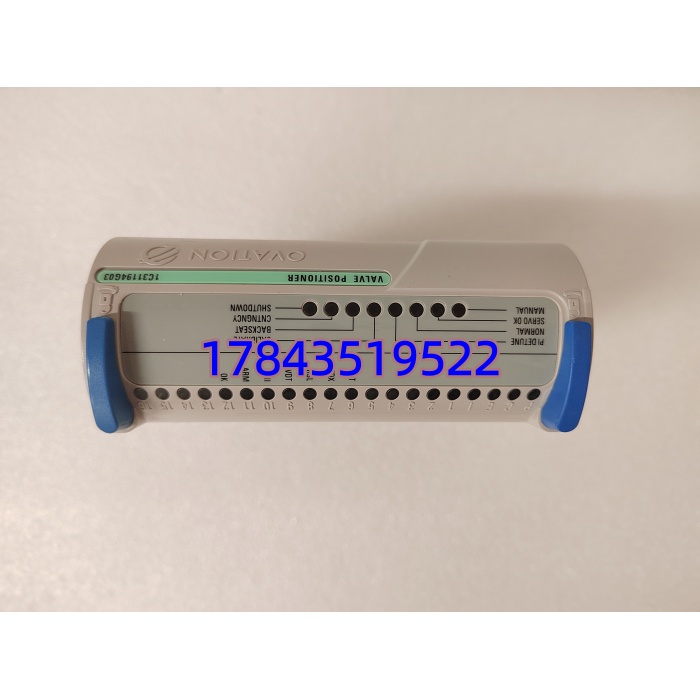

· 型号：1C31194G03（市场通用简写 1C31194G3）
· 品牌：Emerson Process Management / Westinghouse Ovation DCS
· 系列：Ovation™ Local I/O — Digital Output Module (DO, 24 V DC)
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | 1C31194G03（Westinghouse / Emerson Ovation P/N） |
| 模块类型 | 数字量输出 DO — 24 V DC 高侧固态输出 |
| 适用系统 | Emerson Ovation™ DCS（OCA、OCR、Drop Controller 架构） |
| 通道数 | 典型 8 点或 16 点（依 I/O 底座/端子块类型，常见 8-Channel 高密度版；具体以控制器组态为准） |
| 额定输出电压 | 24 V DC（允许范围 20.4～28.8 V DC） |
| 每通道额定电流 | 典型 0.5 A（8 点合计 ≤ 4 A 模块级，依具体版本有差异） |
| 输出类型 | 高侧固态开关（High-Side MOSFET/Solid State），源型(Source)输出 |
| 隔离方式 | 光电隔离 通道↔背板，现场↔逻辑 ≥ 1500 Vrms（1 min） |
| 响应时间 | 导通/关断典型 < 1 ms |
| 状态指示 | 每通道 1×LED（ON=输出激活），模块 RUN/ERR 指示灯 |
| 配套端子块 | 须配对应 Ovation I/O Terminal Block（如 TC-xxxxx 系列，型号依机架版本定） |
| 安装方式 | Ovation Local I/O 机架 插槽，与 I/O 底座（Base Assembly）配合插拔 |
| 供电方式 | 逻辑侧由机架背板 +5V 供给；现场侧 24V DC 由外部现场电源引入端子块 |
| 工作温度 | 0 ℃ ～ +60 ℃（控制室环境） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5%～95% RH，无冷凝 |
| 防护等级 | IP20（须装于控制柜内） |
| 符合标准 | CE、UL、CSA、IEC 61131-2（I/O 模块类） |
| 物理尺寸(约) | 标准 Ovation 单槽模块，约 150×110×35 mm |
| 重量 | ≈ 0.25 kg |
产品介绍
电厂 DCS 改造里遇过老 Ovation 机架 DO 卡老化击穿，现场电磁阀带不动——换 1C31194G03 后每点 0.5A 源型输出够推两只 24V DC 中型电磁阀线圈（建议加续流二极管或选带感性负载保护的端子块），模块自带光电隔离把现场浪涌和控制器背板隔开，省掉外加中间继电器阵列。它吃 Ovation 背板通信协议不需要额外组态（控制器自动识别 P/N），插进对应 I/O Base Assembly 锁紧即被 Drop 扫描到，比第三方远程 IO 省掉一大把 Modbus 映射工作量。
采购上注意两点：一是必须配正确型号的 Ovation 端子块（Terminal Block/Base Assembly），DO 模块本身不引出接线端子，端子块型号要看您现有机架是 TC-IAH161 还是新版底座；二是如果原系统是 Westinghouse 初代 Ovation（上世纪90年代装机的 OC100），先让 Emerson 当地技术支持确认 G03 在该 Drop 固件版本下的认可列表——少数极老站点只接受 G1 标记的老批次。正常 WDPFⅡ 向 Ovation 迁移或 Ovation 1.x/2.x 以上版本直接兼容。
替换与升级建议
✅ 直接替换
- 1C31194G01 / 1C31194G02 → 1C31194G03 — 同系列 DO 模块，物理插槽、端子块、背板协议兼容，控制器自动识别；G03 通常是后续改进版（负载/诊断略优），拆旧插新不需改逻辑组态，零软件成本，建议做 Drop Force Download 确认点状态正常。
- 1C31194G03 ↔ 1C31194G03（同型号互代）— 热备替换，做完点状态备份后直接更换。
⚠️ 软件兼容（需确认/小改动）
- 早期 WDPF 数字输出卡（非 Ovation 架构）→ 1C31194G03 — 物理机架完全不同，不能直接插，需整套改 Ovation I/O 底座与 Drop 组态，属系统升级范畴，涉及机柜布线改动与工程组态费用。
- 跨代 OCR 固件极老版本（V2.x 以前）识别 G03 失败 — 若换上后模块 ERR 灯亮且控制器报类型不匹配，需升级 OCR/Drop Controller 固件或退而选用 G01 版本（若有库存）。
❌ 硬件不兼容
- Ovation DI 模块（1C311xx 数字输入系列）、AI/AO 模块 — 虽外观相近但背板 ID 不同，插错会报 Module Mismatch 且不执行 I/O 功能。
- Allen-Bradley / Siemens / Honeywell 远程 IO 模块 — 机架背板物理与协议均不通，严禁互代。
若无直接替代且您仍用 WDPF 非 Ovation 架构，目前只能依赖渠道调 WDPF DO 卡库存或评估系统 Ovation 化改造，无官方向下交叉替代件。
