描述
产品详情

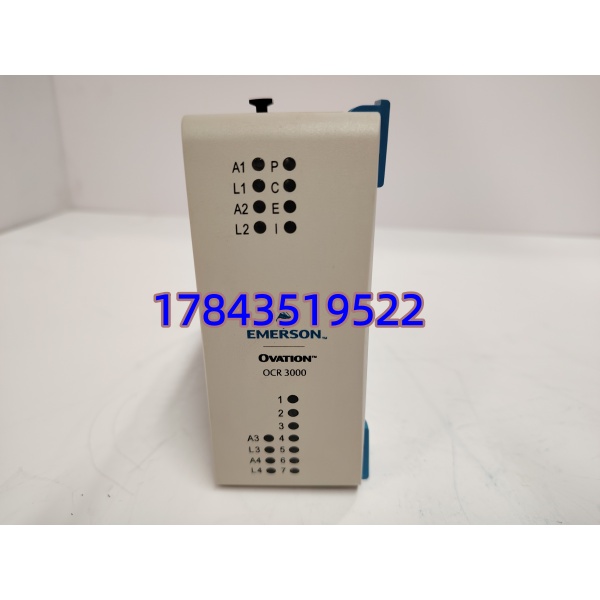

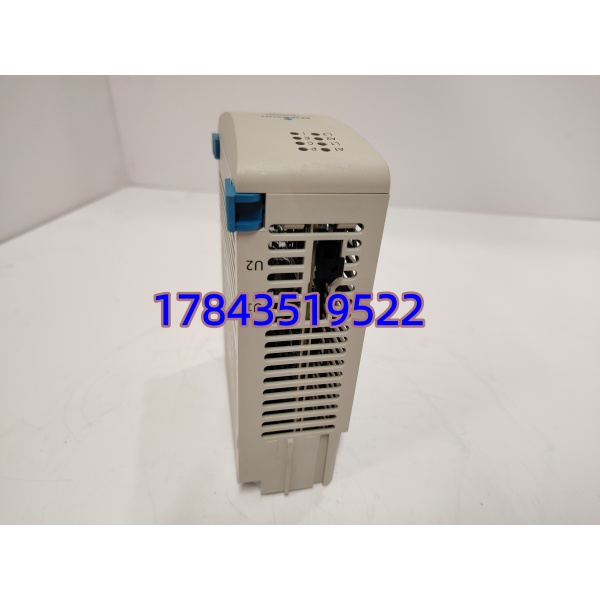

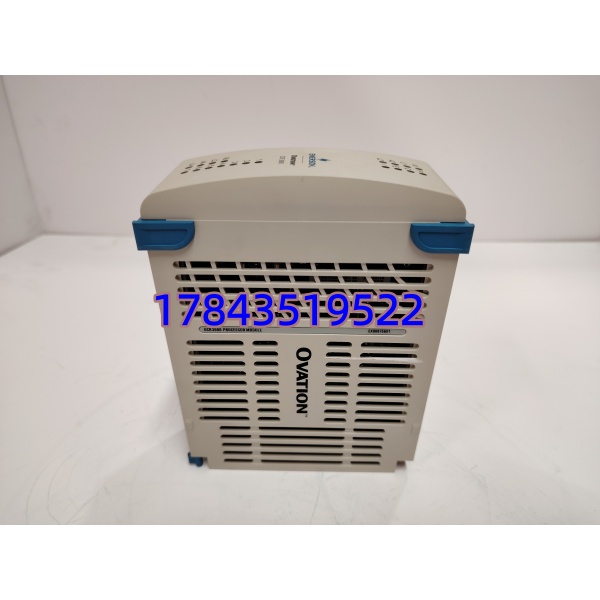

· 型号：5X00875G01
· 品牌：Emerson（Ovation DCS / Legacy Westinghouse）
· 系列：Ovation I/O System — Field Terminal Board（具体适配模块依现场配置：TCIM/DCIM/AIIM/DOIM 等）
规格参数
| 参数项 | 规格值（典型，依具体 I/O 类型确认） |
|---|---|
| 产品型号 | 5X00875G01（Emerson Ovation Terminal Board P/N） |
| 模块类型 | Field Terminal Board (TB) for Ovation I/O Drop |
| 适用系统 | Emerson Ovation™ DCS — 配合 Ovation I/O 模块( TCIM / AIIM / DIIM / DOIM / AOIM 等) |
| 连接形式 | 多芯屏蔽电缆 → Ovation I/O 模块后侧 37-pin D-sub 或 50-pin Centronics（依 I/O 类型） |
| 接线端子 | 螺钉端子排（Phoenix 兼容），支持 12～24 AWG（0.2～2.5 mm²）实线/多股配端头 |
| 通道数 | 依类型 8/16/32 点（常见 16 点 AI 或 32 点 DI 汇流），以丝印通道标号为准 |
| 特殊功能 | 若为 TC(热电偶)版含 On-board CJC(Cold Junction Compensation) 传感器；部分 AI/DI 版含通道熔丝(2A/3A 快熔) |
| 供电/调理 | 无源汇流（AI/AO/DI/DO 有源供电通常由现场变送器或 Ovation 模块侧提供 24V Loop Power） |
| 隔离 | 通道-地 依设计 ≥500Vrms（端子板本身无通道间隔离，隔离在 I/O 模块内） |
| 安装形式 | DIN 导轨卡装（带底座）或螺钉固定安装板，非机架插卡 |
| 工作温度 | -20 ～ +70℃（工业级 PCB＋端子） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 尺寸（参考） | 约 180×120×45 mm（含端子排），依 I/O 类型 |
| 注意 | 5X00875G01 为 Ovation 标准端子板号之一，具体适配哪类 I/O 模块(AI/TC/DI/DO)需核对现网 I/O 卡类型及电缆 P/N——采购前拍现网旧板正反面照(含丝印及所连 I/O 模块型号)，严防买错热电偶版与普通 AI 版混用致 CJC 缺失。[请以 Emerson Ovation Hardware Manual (Form 6252) 及原厂 IOM 为准] |
产品介绍
现场实测发现——Ovation 端子板本身 MTBF 极高（无源螺钉端子+少量 CJC 元件），真正出问题是端子氧化接触不良致 AI 漂值或 TC 冷端补尝板 CJC 传感器漂移（尤其沿海高湿环境 10 年+ 后）。某电厂 #3 炉过热器壁温（K 型 TC 通过 5X00875G01 类 TC 端子板）整体偏低 3～5℃，查是 CJC 传感器老化且部分端子氧化——换整板解决。这类端子板常被忽略不备，等改造增点拆走或老化严重才急着找。
5X00875G01 一端螺钉接现场线，另一端通过屏蔽缆连 Ovation I/O 模块——热电偶版本板载 CJC 传感器须与 Ovation 组态中 “CJ Type = Term Board” 匹配，若误用普通 AI 端子板接 TC 会丢冷端补偿致温度偏低约环境温度值。Emerson 对 Ovation 端子板多数仍可供但交期 2～6 周，按辅材管理即可——真正的坑是买错 AI/TC 版或忘记计入多 I/O Drop 扩展所需对数。[请以 Emerson Ovation Form 6252 Terminal Board Description为准]
应用场景与库存策略
端子板故障极罕见（多为端子氧化或 CJC 失效），但改造增点、柜内重新配线、老厂 CJC 漂移需换新——而它是”每台 Drop 必配”，渠道现货尚可但特殊版本(带 CJC/特殊熔丝值)偶发断货。
- 火电/化工/造纸 — Ovation DCS I/O Drop 现场信号经 5X00875G01 类端子板汇流 → TC 版 CJC 老化致壁温/汽温漂移 → 建议按辅材 C→B 类 ABC 分类：每 8～12 块同类端子板备 1 块冷备（TC 版单独按 Drop 数每 4～6 Drop 备 1），存防静电袋贴”TC版/AI版/DI版”标识
- 多 Drop 混用 TC(AI/mV)版与普通 AI 版 / DI/DO 版 → 外观相似内有 CJC 或无 → 采购时提供现网旧板正反面高清照 + 所连 I/O 模块型号(如 TCIM200 / AIIM100)，要求供方核对 P/N 含 CJC 与否严格一致，勿只看 5X00875G01 号盲买
- 新建 Ovation 项目 → 端子板属 BOM 标准辅件 → 新柜按 Drop 数×(1+10%施工损耗) 订，TC Drop 单独列 TC 版端子板，不混用
- 二手拆机件 → 重点查螺钉无裂、CJC 板（如有）无变色龟裂、端子弹簧力正常 → 要求供方提供通道通断测试及 TC 版 CJC 读数(室温下≈环境温度±1℃)记录
真实案例：帮沿海某 600MW 机组做 Ovation 备件审计——#1～#4 炉共 28 个 TC Drop 配 5X00875G01 TC 版端子板，原维保只备 I/O 模块没备端子板。运行 12 年后壁温测点普遍偏低 2～4℃ 且年趋势渐差，校验补偿导线后确认是部分 TC 端子板 CJC 传感器老化（板面轻微发黄）。原厂答复标准交期 3 周但有批被大项目扫空等了 7 周。最后分批轮换更换高优先级高温测点 Drop 端子板解决。事后按我建议把 Ovation TC 端子板列入 B 升 A 临界面辅件每 6 Drop 备 1 块，并要求热控班每三年在大修窗口抽测 CJC 值与手持温度计比对（偏差>1.5℃ 即计划更换）。
