产品详情

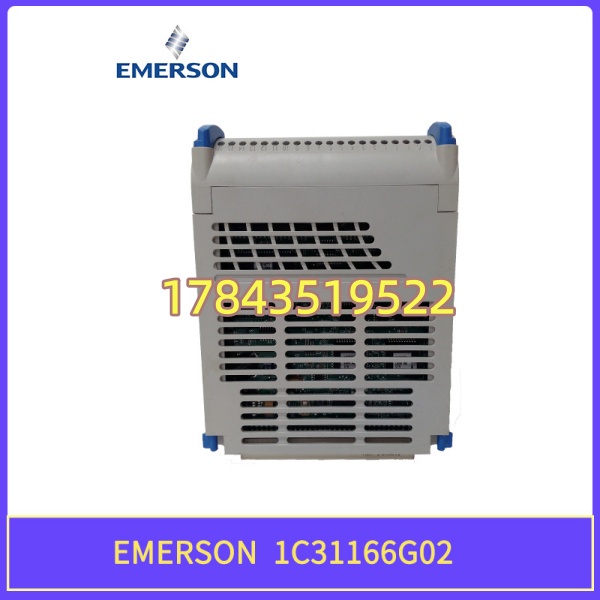

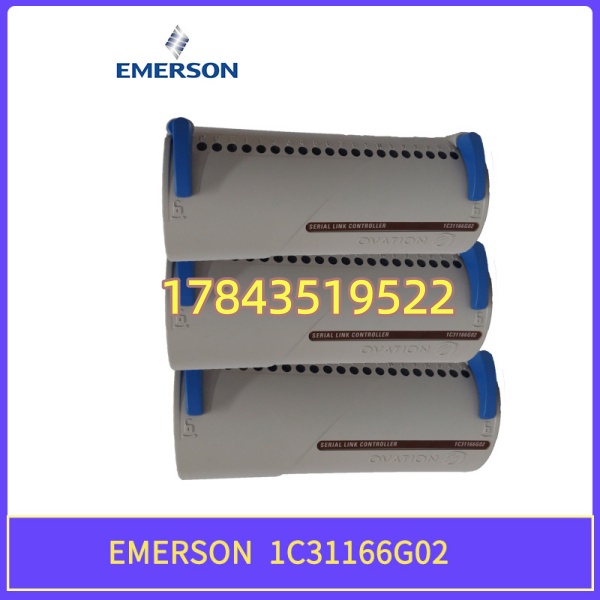

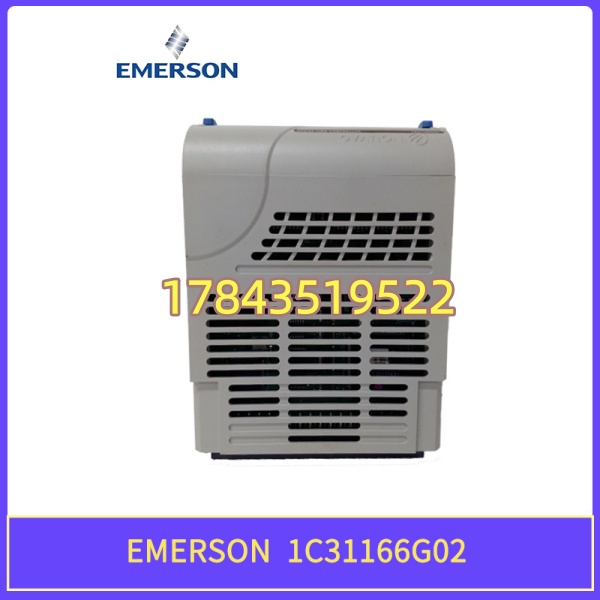

· 型号：1C31166G02（Ovation Remote Drop Interface，注意与 1C31166G01 区分——通常 G02 指光学/特定固件变体，采购务必核对原柜 BOM）
· 品牌：Westinghouse / Emerson Process Management（Ovation DCS Platform）
· 系列：Ovation OCR — Remote Node / Drop Communication Module
规格参数
- 产品类型：Ovation Remote Drop Interface Module（RNI / Drop Link Card），控制器侧或远程侧成对组态
- 适用系统：Emerson Ovation™ DCS — 配合 Ovation Controller（OCR 400/OC 600 系列）及 Remote I/O Drop Processor（如 1C31169G01/G02）
- 配对模块：远端 I/O 侧通常使用 1C31169G01 或 1C31169G02（视链路类型），控制器侧用 1C31166G02 —— 链路两端型号/固件须匹配
- 通信介质：依具体硬件版本——常见为 62.5/125μm 多模光纤（LC 双工或 ST 接头，依批次）或同轴 RG-62A/U（旧版），点对点 Drop Link
- 数据传输：确定性串行链路，周期刷新远程 Drop I/O 映像（典型 30~250 ms 依 Drop 组态），不影响控制器扫描
- 供电要求：背板取电 5 VDC（典型吸收 ≤1.2 A），部分变体含独立 24V 参考
- 状态指示：前面板 LED — PWR（电源）、LINK（链路建立）、ACTIVE（数据活跃）、ERR/FAULT（通信错误/模块故障）
- 槽位要求：插于 Ovation Controller 或 Remote I/O Base Unit 指定通信槽位（非通用 I/O 槽），严格按 Ovation 硬件规划文档指定槽位号安装
- 固件版本：模块含固化固件，须与 Ovation 系统软件版本（OVATION Software / Drop Processor Firmware）兼容——跨大版本可能 Link 失败
- 热插拔：支持在线插拔（Hot-Swap），更换后自动重协商链路，建议确认对端模块状态正常后再拔旧件
- 工作温度：0℃ ~ +60℃（柜内安装），存储 -40℃ ~ +85℃
- 湿度：5%~95% RH 无冷凝
- 认证：UL / CSA / CE / FM Class I Div 2（依具体批次 COC）
- 物理：单槽模块，约 150×100×25 mm，重量 ≈0.18 kg
- 生命周期状态：Ovation 早期 OCR 400 代部分接口模块进入 EOL/Last-time-buy（依 Emerson 官方 PCN），新 Ovation OC 600 平台使用更新 Drop Link 技术，旧系统直接替换需同代模块
根据 Emerson Ovation Hardware Manual（OVATION™ Controller & I/O Installation Guide, 各版 1C31166x 章节），1C31166G02 与 G01 区别主要在接口介质类型或固件 build，替换前必须核对原模块标签完整 Part Number 及 Drop 对端模块型号。请以原厂手册为准。
产品介绍
（采用E—维护者视角切入：从某电厂临检发现远程 I/O 柜 Drop Link 模块光纤口老化致周期闪断说起）
在一个 300MW 循环流化床电厂做备件审计时，发现 #2 炉远程 I/O 柜（距主控柜约 80m 多模光缆）偶发”Drop Link Degraded — CRC Error Increments”，查光纤洁净、光功率余量够，最终锁定是 1C31166G02 光口耦合器内部老化导致反射损耗变大。Ovation 这套远程 Drop Link 模块本质是一对串列通信卡（控制器侧 1C31166Gxx + 远程 I/O 侧 1C31169Gxx），用光纤或同轴把控制器与远端 DI/DO/AI/AO 映像周期性刷新——它不参与控制算法运算，但链路断了等于那面远程柜所有 I/O 变灰，保护/调节全丢。严格来说 1C31166G02 只和配对的对端模块（同代 G01/G02 及匹配固件）互通，不能拿新版 OC600 Drop Link 卡硬插老 OCR400 机架，物理插槽也许吻合但背板 ID 和时序不兼容——买前一定拍原柜旧件标签照片比对完整料号。
从 ABC 分类看：Ovation 远程 Drop Link 模块属 A 类关键通信备件，单点故障切断整面远程 I/O（常含 MFT 相关跳闸信号或燃料/风门调节），而 Emerson 对 OCR 早期代接口卡已逐步 EOL，新件靠 NOS 或测良拆机。建议按每对控制器↔远程 Drop 链路备 1 件冷备（最低全厂 Ovation 系统备 2 件通用轮换），并保留对应 Ovation Software 版本兼容性记录。
应用场景与库存策略
Ovation Drop Link 中断不会立即跳机（通常控制器保持 Last State 若干秒再判 Fail），但远程 I/O 丢失超时会触发过程报警甚至自动切手动/闭锁保护——对机组安全运行影响大，交期新件 EOL 后基本靠二手渠道 5~20 天不定。
- 火电/核电 — Ovation DCS 远程 I/O 柜（锅炉 MFT 相关 DI/DO、汽机 DEH 辅助 AI/AO 远程 Drop） — 控制器与远程柜唯一数据链路，非它不可 → 建议按在线 Drop 链路对数 N+1 备 1 件冷备（最低全厂至少 2 件可互换通用件），注意 G01/G02 区分。
- 水处理/化水 — Ovation 分散远程站（距主控柜较远需光缆延伸） — 多 Drop 分散 → 按 Drop 总数 15%~20% 设周转备件。
- 造纸/制浆（老 Westinghouse→Emerson 改造遗留 Ovation 系统） — 若延寿超 15 年且无近期 DCS 整体换代 → 建议 Last-time-buy 至少按在线链路数等同囤货，密封保存每 3 年抽检上电。
- 海外项目 / 偏远电站 — 物流 >1 月 → 按 N+1 直接采购封存。
真实案例：西北某 2×300MW 电厂 2015 年小修期间 #1 炉 B 侧远程 I/O 柜（含燃料风门/二次风门 DO + 壁温 AI）突然 Drop Offline，Ovation 报 “Remote Drop 2 Communication Loss”。复位链路、清光纤接头无效，对调对端 1C31169G01 故障依旧，判定控制器侧 1C31166G02 光口失效。当时库房按早前建议已备 1 件 1C31166G02 冷备（同 G02 Rev 后缀），断电拔旧→插新→自动重链 LINK LED 常绿→ACTIVE 闪烁→Drop 恢复在线，全程停远程 I/O 约 22min（未触发 MFT 因主/辅 Drop 冗余设计但 B 侧短暂失监）。事后全厂按每对 Drop 链路补 N+1 冷备。教训一句话：Ovation 远程链路模块要成对记型号——控制器侧 1C31166Gxx 与 I/O 侧 1C31169Gxx 须同代匹配，只囤一边型号不对等于半个备件。
常见问题解答 (FAQ)
Q1：1C31166G02 和 G01 有什么区别？能混用吗？
G01/G02 通常区别在接口介质（早期 G01 多为同轴/特定光口，G02 多指多模 LC 光口变体）或固件 build。物理可插同槽但链路两端必须匹配——控制器侧用 G02 则远端 I/O 侧须用兼容 G02 配对的 1C31169G02（或指定兼容组合，见 Ovation Hardware Manual 配对表）。按原柜拆下件完整标签采购，勿自行跨 G01/G02 替换，否则 Link 无法建立。
Q2：还有全新原厂件吗？二手件怎么验？
Emerson 对 OCR 400 早期 Drop Link 模块部分区域已 EOL，全新原盒极少（多为 NOS），主流是测良拆机/翻新件。收货要求：① 标签清晰含 SN、Rev 号、Emerson/Westinghouse 激光印；② 插 Ovation 机架或兼容测试底座读模块 ID，LINK LED 可建立（自环或对接配对模块），ERR 灭；③ 要求卖家提供上机电自检 PASS 及外观无腐蚀/针脚无弯曲照片。注意市场上存在打磨改标，重点看 PCB 阻焊色泽均匀度和金手指磨损度。
Q3：更换时需要重下载组态吗？
不需要重下装 Ovation 控制策略——Drop Link 模块配置含于 Ovation Database（Drop Definition / Drop Processor Type），模块本身固化通用固件（部分需匹配 Ovation SW Version）。换新板后插入指定槽位→上电→自动与对端协商 Link→Controller 自动重建立 Drop 映像。建议换前确认对端模块状态正常，换后 Verify Drop Status 为 “Active/Healthy”。若 Link 长时间不 UP 检查：槽位是否正确、光纤极性（TX↔RX 交叉）、对端模块型号/Rev 匹配。
Q4：光纤口是 LC 还是 ST？我要不要另外买光纤尾纤？
1C31166G02 常见为多模 LC 双工（少数批次 ST），具体看模块面板图标及原柜现网介质。采购前拍原模块正面照确认接口类型，配套多模双芯 LC-LC 或 LC-ST 尾纤（62.5/125μm 或 50/125μm 依原设计），两端发光功率余量建议 ≥6dB。忘记核对接口类型是现场最常见的”到货插不进”低级错误。
