描述
产品详情

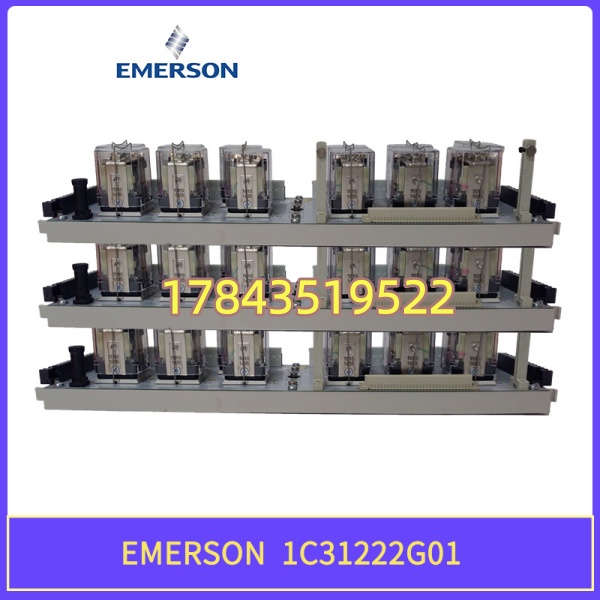

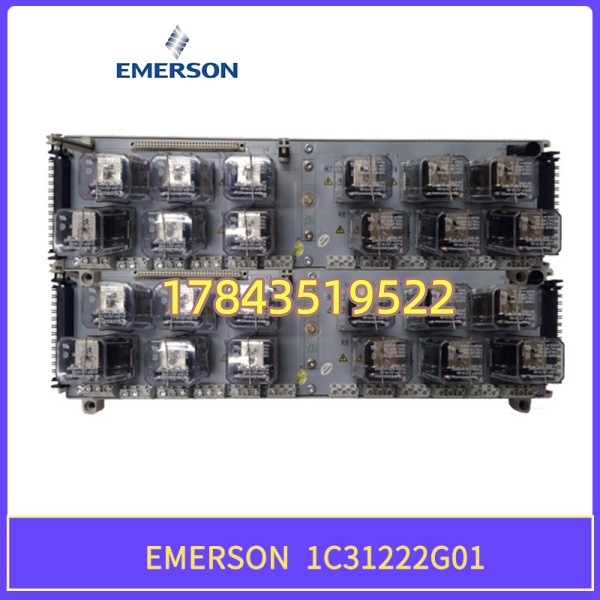

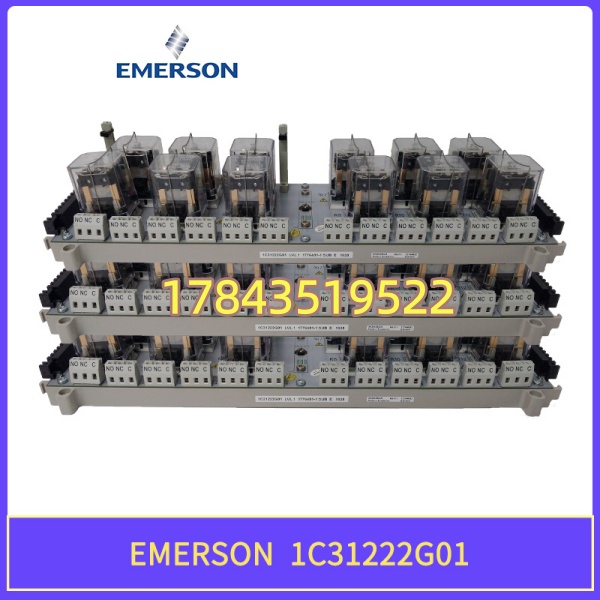

· 型号：1C31222G01（Ovation Relay Output Base Assembly，严格来说须与上方插入的电子模块型号匹配——如 1C31125G02 或 1C31122G01；部分老柜也用 1C31223G01 做 DO 基座但通道数/负载不同，替换前核对原机架内电子模块标签）
· 品牌：Westinghouse (原) / Emerson Process Management — Ovation™ DCS
· 系列：Ovation I/O Base Assembly — Relay Output Termination Base
规格参数
- 产品名称：Emerson Ovation 1C31222G01 Relay Output Base Assembly (Termination Unit)
- 西屋原型号：Westinghouse 1C31222G01
- 适配电子模块：1C31125G02（12-ch Form C Relay Output Module）、1C31122G01（早期 8-ch 等，依机柜配置）
- 基座功能：机械锁紧 + 现场接线端子排 + 电子模块背板总线接口 + 每通道 LED 指示 + 内置 TVS 浪涌抑制
- 现场接线端子：弹簧压力端子或螺钉端子（依批次），提供继电器公共(COM)、常开(NO)、常闭(NC) 及 24V DC 控制电源引入端子
- 继电器触点额定（经上方插入模块驱动）：典型 250 VAC / 125 VDC @ 5A（阻性），部分配置支持 10A Form X；严格负载能力取决于插入的电子模块型号
- 控制电源要求：经基座接入 24 VDC（±15%，通常 18–32V DC），为电子模块及继电器线圈供电
- 通道数支持：12 通道 Form C（配 1C31125G02）或依插入模块而定；部分资料标注 16 ch 为混淆（16ch 对应 1C31223G01 DO Base，注意区分）
- 指示灯：每通道独立 Green LED 显示继电器激励状态；Base 上 Power/Comm LED 由插入模块驱动
- 热插拔：支持 Ovation 系统在线热插拔更换电子模块（基座固定不换，除非端子氧化或损坏）
- 隔离：现场接线与系统背板 ≥1500V AC 光耦隔离（隔离在电子模块内实现，基座提供物理分隔与屏蔽）
- 工作环境：0~+60℃（运行），-40~+70℃（存储），5–95% RH 非凝露
- 安装方式：卡入 Ovation I/O 机笼导轨，通过机笼背板与控制器通信，无需单独网线
- 尺寸/重量：约 304×127×76 mm（12″×5″×3″ 近似），≈0.8 kg
- 认证：UL / CSA / CE，符合 NEMA/IEC 标准
产品介绍
在某个 600MW 超临界机组碰过——小修做 MFT（主燃料跳闸）回路 SOE 排查，发现 #3 柜一只电磁阀无动作，追到柜前发现 1C31222G01 基座上对应通道端子压接线松脱氧化（原施工未搪锡），继电器模块本身正常。这东西严格说不是”智能卡件”而是带端子的机械基座——真正干活的是插在上面的 1C31125G02 继电器电子模块，但基座负责把所有现场线引过来并给模块供 24V DC。它不坏则已，一坏（端子烧蚀/弹簧疲劳/背部针孔氧化）会导致整块基座上所有继电器通道失联或接触不良，排查极费时。
从 ABC 分类讲，1C31222G01 基座属 B 类中偏 A（若承载 ETS/MFT 跳闸电磁阀则升 A 类）——Ovation 机柜通常混用多种基座（AI Base 1C31233xxx、DI Base 1C31234G01、DO Base 1C31223G01、Relay Base 1C31222G01），别搞混。原厂 Westinghouse 时代件已进入 Legacy 阶段，全新原包少见，主要靠 NOS 余货。建议电厂按每面 Ovation 柜备 1~2 只混用（或按 Relay Base 总量 5%~8% 备），注意它与 1C31223G01（普通 DO 12/16ch 固态/机械 DO Base）外观接近但用途不同——插错电子模块不匹配。
应用场景与库存策略
Ovation 继电器输出基座直接关联跳闸电磁阀、快关阀线圈等大电流负载，端子长期通过吸合电流易氧化发热，老厂 15 年以上机柜出现过基座背面针孔碳化短路案例。
- 火电/核电常规岛 MFT/ETS 跳闸柜（Ovation DCS） — 驱动主汽门快关电磁阀、旁路快关线圈 — 非它不可因需 Form C 继电器触点及 1C31125G02 模块配合，普通 DO Base 无大负载触点 — 建议：按 Relay Base 装机量 5~8% 备货或每面跳闸柜备 1 只冷备；大修时抽检端子扭矩及弹簧张力。
- 大型化工/炼油 Ovation 控制室（压缩机防喘振 ESD 输出） — 驱动放空阀电磁阀 — 非它不可因需高隔离及可独立更换电子模块 — 建议：区域多套装置共用 1 只周转，注意与 1C31223G01 分开标识存放防混用。
- 水处理/市政 Ovation 泵站控制 — 启停大容量接触器 — 建议：若余寿 >10 年收到 LTB 可按装机量×1.2 囤 NOS，优先锁定带原厂标签未拆盒版本。
西北某 330MW 自备电厂 #1 机 Ovation 柜，1C31222G01 基座（插 1C31125G02）背后 J2 针孔因历年继电器吸合拉弧积碳导致 COM 端对地微短路，造成某只 MFT 电磁阀随机失电引发误动跳闸。查了半天才发现基座端子背面针孔发黑——换基座后正常。该厂事后规定：Ovation Relay Base 每两轮大修做一次端子红外测温普查，并将 1C31222G01 按 A 类 MRO 单列备 2 只（一用一冷备）。教训一句话：基座是”哑部件”但会老化，端子氧化碳化是隐蔽杀手，该换就换别只换上面电子模块。
常见问题解答 (FAQ)
Q1：1C31222G01 和 1C31223G01 外观很像，能混用吗？
物理尺寸和机笼卡口一样，但不能混插电子模块。1C31222G01 是 Relay Output Base（配 1C31125G02 等继电器模块，有 Form C 触点端子），1C31223G01 是 Digital Output Base（配 OC/OD 固态或中小负载模块）。若把 DO 模块插 Relay Base 或反之——要么端子定义不对要么模块报 Base Mismatch。采购/换件务必核对原柜内拆下基座正面印刷型号及上方插入的电子模块型号。
Q2：买基座时要不要带电子模块一起买？
通常基座本身很少坏（除非端子烧蚀），真正故障高发的是插在上面的继电器电子模块（触点磨损/线圈断）。建议：备件按”基座少量冷备 + 电子模块按通道数比例多备（如每 5 块继电器模块备 1 块）”。若你柜内基座端子已氧化严重要整体换，可订基座单独换——电子模块拔下移到新基座即可（系统不断电热插拔电子模块，基座断电拆装需局部停该机架 I/O）。
Q3：全新原包还有吗？市面流通什么成色？怎么验？
Westinghouse Ovation 老基座 EOL 多年，全新原包极少见。主流是 NOS（原厂余货未拆封带完整标签）或拆机件（端子无烧灼痕迹、弹簧有力、背部针孔光亮无发黑）。采购要求提供前后高清照（重点看端子排号清晰、无焊补飞线、标签未涂改），上机架试插匹配电子模块确认锁紧顺畅、LED 可点亮。不接受端子已氧化发黑或标签模糊件。
Q4：换基座需要停系统吗？注意什么？
换基座需将该 I/O 机架断电（拔电子模块→松开基座固定→抽出旧基座→装新基座→插回电子模块—注意模块 EEPROM 内组态不受损），对应通道短时不可用。务必先拍照记录每根线的端子位置（COM/NO/NC 及电源极性）再拆线，恢复后核对通道动作方向与原来一致（特别是 Form C 的 NC/NO 接法——跳闸回路常用 NC 常闭得反过来验证）。恢复后做 100% 通道通断测试。
