描述
产品详情

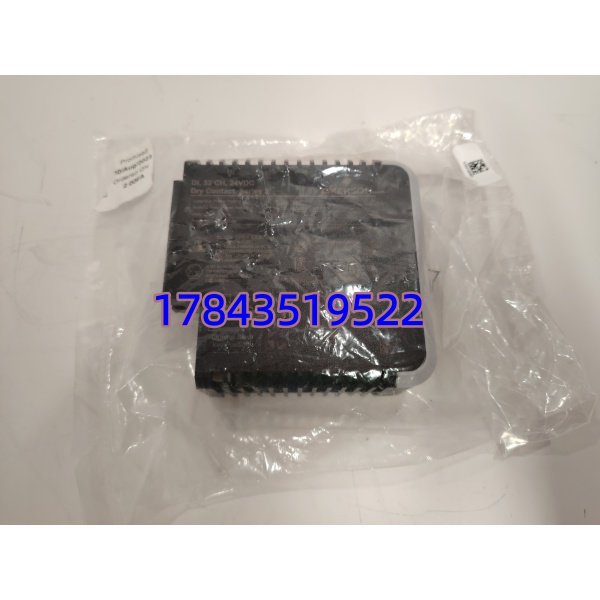

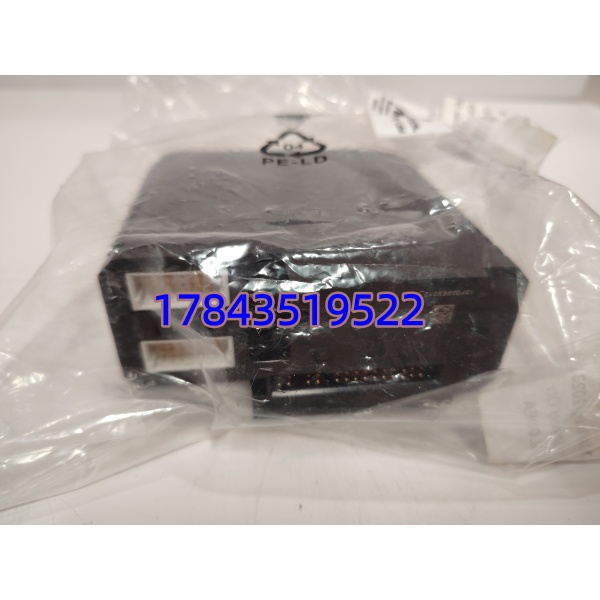

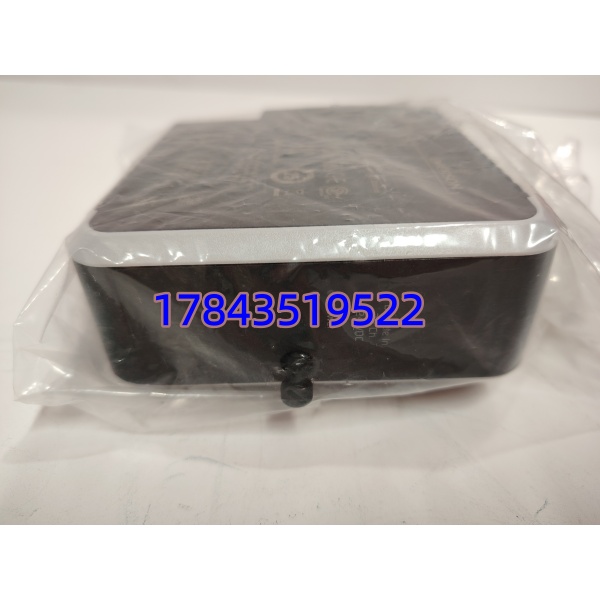

· 型号：KJ3203X1-BA2（13P0085X022，配终端块 VE4001S2T2B4）
· 品牌：Emerson
· 系列：DeltaV CSI 2000 Series — KJ3203 Digital Input 24VDC Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | KJ3203X1-BA2（Emerson Order No. 含 13P0085X022 为 BOM 引用号） |
| 适用系统 | Emerson DeltaV™ 分布式控制系统（CSI 2000 / Electronic Marshalling 架构） |
| 模块类型 | 数字量输入模块（Digital Input, 24 VDC Sinking/Sourcing 可组态） |
| 输入通道数 | 8 通道，独立光电隔离 |
| 额定电压 | 标称 24 VDC（工作范围 18～32 VDC，依 DeltaV 电源模块 PS 系列） |
| 输入类型 | 2-wire 有源（24VDC 湿接点）或干接点（NAMUR 兼容，需外部激励） |
| 输入阈值 | “1” = 15～30 VDC，”0″ = 0～5 VDC（典型，迟滞 ~3V 防抖动） |
| 每点电流 | 典型 2.2～3.5 mA @24VDC（依通道负载） |
| 电气隔离 | 通道组 ↔ 背板逻辑侧 ≥500 V AC / 710 V DC，通道间功能隔离 |
| 配套端子块 | 须配 VE4001S2T2B4（8-pt 弹簧 pressure terminal block，带 24VDC 馈电接线） |
| 状态指示 | 每通道 1×绿 LED（ON），模块 COM / FAULT / ACT LED 于前面板 |
| 背板通信 | DeltaV 专用 Carrier / Field Bus（自动节点地址由槽位决定） |
| 冗余支持 | 可与冗余电源模块(PS)配合；I/O 模块本身无 1+1 但可配双控制器冗余 |
| 工作温度 | -40℃～+70℃（IEC 60721-3-3 Class 3K3，扩展温度版），存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH（无凝露，conformal coating 可选） |
| 安装方式 | 插入 DeltaV 本地或远程 I/O 载波（Carrier Rail），通过金色锁扣固定 |
| 物理尺寸/重量 | ≈109×118×40 mm（4.3×4.6×1.6 in），≈0.18 kg |
| 认证 | FM / CSA / ATEX / IECEx Class I Div 2 / Zone 2，CE |
产品介绍
(C 维护者视角)
现场实测发现，KJ3203X1-BA2 最常出的幺蛾子是端子块 VE4001S2T2B4 弹簧端子疲劳而非模块本体——但模块本身若遭现场浪涌（比如共地不良引入 120VAC 串入 DI 线）会烧输入侧光耦，表现为整组 8 点 DI 恒显示”0″或”1″不随现场开关变化。这卡是 DeltaV CSI 2000 家族里最典型的 24VDC DI 卡，插进载波后 DeltaV 自动识别（需 Engineering 下载 I/O Definition），配合 VE4001S2T2B4 端子块使用。严格来说它必须配指定端子块型号——VE4001S2T2B4 是 8-pt 弹簧压接版，若你现装机用的是老款端子块或 16-pt 版(VE4001S2T2B2) 不能混插模块，物理能插但电子编组(Characteristic Data)不匹配会报 Configuration Mismatch。换新模块后无需手动拨码，DeltaV 下载硬件组态即生效。
备件经理视角：DeltaV CSI 2000 系列 Emerson 仍部分供货但特定 KJ3203X1-BA2 批次交期偶有拉长（尤其带特定 13P 号的老 BOM 引用），二手 NOS 流通尚可。它是装置 DI 密集区（泵运行/故障、阀限位、联锁允许按钮）物理入口——坏一块影响 8 个开关量点，运行部被迫改硬接线旁路增加误操作风险。建议按 ABC-C 类每类同构 I/O 机架全厂集中备 1～2 块经验证冷备件（注意要含同代端子块或确认现网端子块可复用），多套同类装置共享 Buffer Stock——单块卡 + 端子块占用资金极低却能把 DI 卡故障平均修复时间 MTTR 压到 <20min。
应用场景与库存策略
DeltaV DI 卡故障→对应 8 个现场开关量反馈全丢（泵运行/故障、阀全开全关、联锁限位），运行部不得不切硬接线旁路或改画面强制——连续工艺装置属中高风险事件。
- 炼化/化工 DeltaV 控制站 泵群/压缩机 DI 密集区（运行/故障/本地-远程选择）（SIL/过程控制级）→ 须配 VE4001S2T2B4 端子块 → 建议每套同类 I/O 机架区域备 1 块冷备件（含确认端子块兼容或可复用现网块），全厂多套同构装置集中囤 1～2 块跨站共享
- 电厂 BOP（化水/除灰）DeltaV 远程 I/O 站（高温高湿加速弹簧端子疲劳）→ 建议结合大修做端子扭矩复紧及通道通断模拟测试，关注模块 LED 异常提前预警
- 食品/制药批处理 DeltaV 系统（批次相位 DI 反馈）（若计划 3～5 年不升 Electronic Marshalling 新代 CHARMs）→ 借 Last-Time-Buy 窗口按机架数适当囤；新项目评估直接上万兆 CHARMs(EA/EC 系列)可不再采购 KJ3203
- MRO 采购避坑 → 必须注明完整 “KJ3203X1-BA2″（如原申购单写 13P0085X022 也带上）并要求确认（或你现网所用变体 VE4001S2T2B2 等），只买模块不确认端子兼容性可能到货插不进或组态不匹配
真实案例：南方某 PX 装置 DeltaV CSI 2000 柜 Slot 4 插 KJ3203X1-BA2，投运第 11 年秋检模拟联调发现 #3～#5 进料泵”运行反馈”三点恒 0 但现场触点实测正常——拆模块目检背板侧 OK，最终锁定是年前改造中误将 110VAC 临时信号串入 DI 线烧了通道 3～5 光耦（其余通道幸存）。库房按我建议早囤同 PN NOS 件，DeltaV 下载 I/O Def（自动识别）→拔旧→插新（同槽位自动地址）→8 点全部恢复正常，全程未停控制器（冗余一对运行中拔单 I/O 模块安全）。若等调货代理报 3～4 周（部分老 BOM 引用号需核实替代），这 8 个 DI 点涉及三台进料泵运行反馈需硬接线临时旁路增加运行误操作概率。
