产品详情

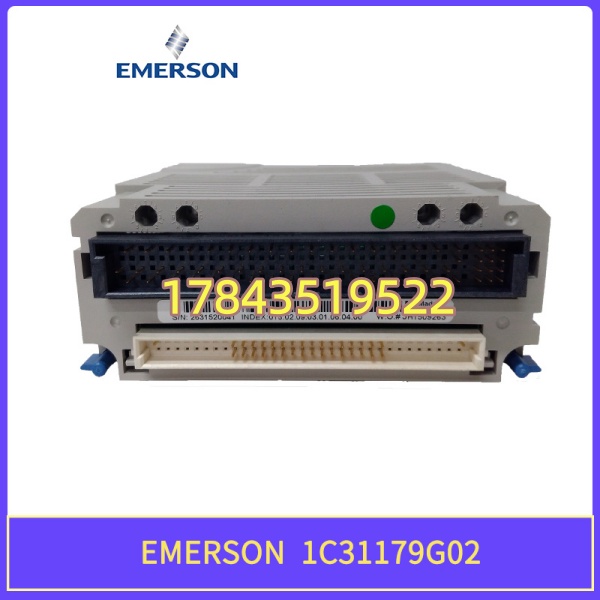

· 型号：1C31179G02
· 品牌：Emerson（Westinghouse Ovation DCS）
· 系列：Ovation — Type T Digital Output Module (16-point)
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 订货号 | 1C31179G02 | Type T DO, 16 pt, Rev G02 |
| 适用系统 | Emerson Ovation DCS（WDPF II / Ovation 架构） | 插于 Ovation Drop I/O 机架 |
| 模块类型 | Digital Output — Type T（High Voltage AC/DC） | 16 独立输出点 |
| 输出点数 | 16（通常 2 组 ×8，每组共用现场电源） | — |
| 额定输出电压 | 120 VAC (50/60Hz) 或 125 VDC | 现场侧独立供电 |
| 每点额定电流 | 典型 0.5A～2A（依负载类型及端子熔断配置，常见 0.5A 连续 @125VDC） | 阻性负载参考值 |
| 隔离方式 | 光电耦合器，逻辑侧 ↔ 现场侧 ≥1500Vrms | 通道组分隔离 |
| 状态指示 | 每输出点 1×LED（ON=输出激励）＋模块 STATUS/RUN LED | — |
| 诊断功能 | 开路检测（部分版本）、模块通信丢失→安全态（Off 或 Hold，依组态） | — |
| 配套端子块 | 须配指定 Ovation 端子块（常见 TC-xxxx 系列如 TC-IAH161 或对应 G02 专用端子） | 端子与模块型号绑定，不可混用 |
| 安装方式 | Ovation Drop 机架插槽（导轨/背板） | 单槽宽度 |
| 供电（逻辑侧） | 由 Drop 背板 +5V / +24V 供给（不需外部逻辑电源） | — |
| 工作温度 | 0～+60℃（控制室），-20～+70℃ 储存 | — |
| 工作湿度 | 5%～95% RH（非冷凝） | — |
| 安规/认证 | CSA / FM / CE / UL listed for Class I Div.2 Grp A-D（部分批次） | 符合 NEMA/ISA |
| 生命周期状态 | 部分版本 EoL / Legacy，新原厂件紧张，市面为 OEM Surplus 或 ATS 测试翻新品 | — |
产品介绍
在某 600MW 亚临界机组的 Ovation 辅机柜做过 DO 卡点检，1C31179G02 专门用来驱动 125VDC 电磁阀（旁路快关、主汽门闭锁）和 120VAC 就地控制柜指示——这类高电压 DO 卡跟 24VDC 的 Type S/G 卡不能混插，背板识别会报错。它内部靠光电隔离把控制器 TTL 逻辑跟现场强电彻底分开，某个现场短路顶多烧组熔丝不会波及背板总线，(严格来说它只在配对的 Ovation 端子块及正确现场电源电压范围内工作，插 24VDC 端子块会物理吻合但电气参数不符导致负载不驱动或误动作——这个坑在现场见过不止一次)。
库存视角讲，Ovation 老型 I/O 模块艾默生逐步向新代（如 OC、OD 系列智能 I/O）迁移，1C31179G02 属慢周转高停机影响 C 类件——一旦坏在汽轮机旁路快关或磨煤机液压站电磁阀驱动回路上，缺卡=功能丧失。原厂新交期长或 EoL，建议仍在役 Ovation 柜按控制站数做 Last-Time-Buy 锁 1 块冷备/每 Drop，比临时碰拆机件赌运气强太多。
应用场景与库存策略
Ovation DO 卡若某组通道或全部失效（常见于现场感性负载反电动势击穿光耦或熔丝未配保护），关联电磁阀/电机启停回路失去驱动——旁路快关失能或磨煤机无法程启。原厂新交期紧张且部分 Revision 已 EoL。
- 燃煤/燃气电厂 Ovation DCS — 汽轮机旁路快关电磁阀、给水泵液力偶合器电磁阀（125VDC）驱动
非它不可原因：需 125VDC 现场电源输出 + Ovation Drop 总线识别，24VDC DO 卡电压不够驱动原电磁阀。→ 建议每 Drop 备 1 块冷备（放防静电袋入备件柜），贴 EoL/Last-Time-Buy 标签；采购前确认配套端子块型号匹配。
- 化水/除灰程控 — 120VAC 电机启停接触器线圈驱动、电动门开/关指令
非它不可原因：原柜图纸按 Type T 16pt 125VAC/DC 设计，换其他类型需改端子及可能重组态。→ 多 Drop 可区域共用 1 块周转，但需确保取件 < 允许停机窗口。
- 老 WDPF II 升级 Ovation 混用现场 — 兼容旧端子块延续使用
非它不可原因：部分 G01/G02 版本可向下兼容 WDPF II 端子排，减少改线工作量。→ 升级项目做 Last-Time-Buy 同时核对 G01 vs G02 固件差异（通常 G02 为较新 Rev，向下兼容 G01 槽位）。
- 近似替代评估 — 1C31179G01 或新代智能 DO 模块
非它不可原因：G01 与 G02 通常 pin-to-pin 兼容，G02 可能为后期修正版（诊断增强/元件变更），严格来说它只在你核对 Drop 组态中模块类型定义为 Type T 且端子块型号一致时 G01↔G02 可互替；新代智能 DO 需换端子块及可能改 Drop 组态，不建议仅做备件简单替换。首次互换在计划停机窗做。
真实案例：华中某 300MW 机组除灰系统 Ovation Drop 3 的 1C31179G02（驱动 6 只 125VDC 快关电磁阀）运行中报”Module Communication Lost”后所有输出释放——查下来是现场一个电磁阀线圈匝间短路产生反峰击穿光耦且未装分组熔丝。原厂该 Rev 已 EoL，当地代理找了三天才从邻省电厂借到一块测过 OK 的拆机件。事后该厂做两件事：① 对所有 Type T DO 卡追加分组熔丝或浪涌抑制二极管 ② Last-Time-Buy 按 Drop 数×1 锁 1C31179G02（同时核实 G01 可作温备）入库。教训——高电压 DO 卡前端不加保护是找死，停产件不提前囤是等死。
常见问题解答 (FAQ)
Q1：1C31179G02 是原厂停产件吗？现在能买到全新原包吗？
A：Emerson 对部分老 Ovation I/O（含 1C31179x）已列入 Legacy / EoL，新原厂件订期长或不可订。市面流通为 OEM Surplus 或经上电+16 通道负载点亮测试的拆机翻新品。采购坚持要：① 实物标签/序列号照片 ② 与点亮测试记录（供逻辑侧 + 模拟现场 125V 某点带载吸合）③ 不低于 12 个月功能质保（首次上机失效包换）。
Q2：1C31179G01 能直接代替 G02 吗？
A：通常可以——G01/G02 为同 Type T 16pt 架构，G02 一般是后期 Rev（可能诊断微调或元件变更），物理插槽、背板寻址、端子块均兼容。严格来说它只在你确认 Drop 组态中 I/O type 仍为 “Type T 16pt HV” 且配套端子块型号不变时可直替；换之前建议比对模块正面 Rev 字母及原柜 I/O 清单。首次替换在计划停机窗口做。
Q3：Last-Time-Buy 囤几块？ROI 怎么算？
A：公式——每独立 Ovation Drop（或每组物理分隔的同类 Drop 机柜群）备 1 块冷备。对比旁路快关或辅机程控失能导致的停机/降负荷损失（电厂通常数万~数十万元/小时 × 调货天），一块二手测试 OK 的 DO 卡（千百元级）ROI 碾压。多 Drop 同配置可协商区域共享 1 块周转但需确保 2h 内可取件。
Q4：配套端子块必须一起备吗？端子块会坏吗？
A：端子块（TC-xxxx 系列）本身无电子件，主要失效模式是弹簧/螺钉疲劳或熔丝座氧化——较少坏。建议至少保留 1 只对应型号端子块做备件或确认库房有同型号新端子块库存；换 DO 模块时通常连带旧端子块拔出再插入新模块（端子块可复用），若端子锈蚀严重同步更换。
Q5：长期存放注意什么防呆滞？
A：放防静电屏蔽袋+干燥剂（RH<60%），标记入库日期和 EoL 状态。建议每 24～36 个月抽检：插入 Ovation 测试 Drop 或兼容测试台，供逻辑侧电源看 STATUS LED 亮，逐点加模拟负载验证输出吸合/释放。光耦和 PCB 久置一般 OK，注意防潮。
