描述
产品详情

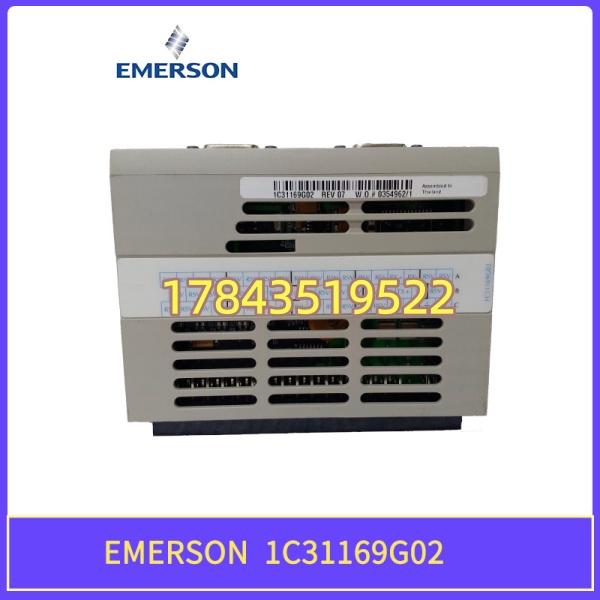

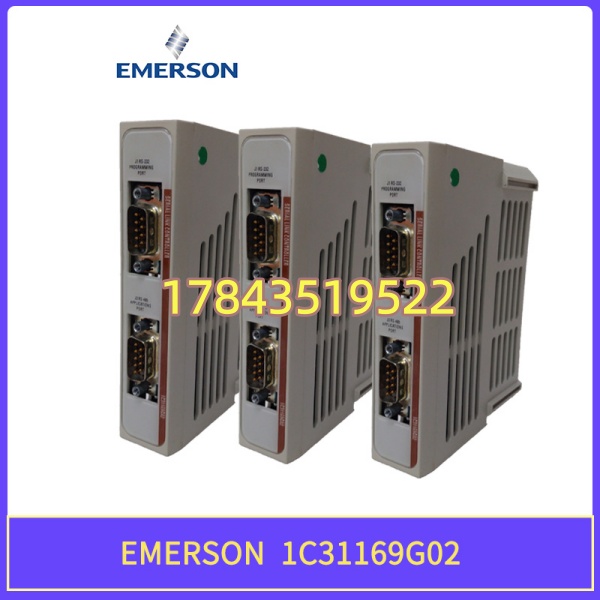

· 型号：1C31169G02
· 品牌：Emerson（原 Westinghouse Ovation DCS）
· 系列：Ovation™ Series 1 Analog Input Module — 4-Channel Isolated AI
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 1C31169G02（G02 为硬件/固件版本标识，属 Ovation Series 1 AI 模块，4 ch isolated 4–20mA） |
| 产品类型 | Ovation 插卡式模拟量输入模块（Drop-in to Ovation I/O Carrier，非独立 DIN 导轨型） |
| 输入通道 | 4 路独立通道，每通道可分别组态（部分固件支持 1–5V / 0–10V 跳线或软件配，默认 4–20mA） |
| 输入信号类型 | 电流 4–20 mA（Sink 型，250Ω 输入阻抗典型），电压模式 0–10V / 1–5V（依跳线/软件，以原厂手册为准） |
| A/D 转换 | 16-bit 逐次逼近或 Σ-Δ（依批次），刷新率 ≤100 ms（全通道扫描，可软件设定 Fast/Slow Mode） |
| 精度 | ±0.1% of Full Scale @ 25℃，±0.2% over operating temp（根据 Emerson Ovation AI Module Datasheet） |
| 通道隔离 | 通道间及通道对地 ≥500 Vrms（1 min），部分资料标注 1500V AC 通道-地（依测试条件） |
| 开路/短路诊断 | 支持 4–20mA 断线检测（Below 3.6mA 报警），上溢/下溢标志送控制器 |
| 背板接口 | Ovation 专有串行 I/O 总线（CRC 校验），通过 I/O Carrier 与 Controller Drop 通信，典型更新周期 30–100 ms |
| 配套端子板 | TBQC（Quick Connect 弹簧端子）、TBAI（老式螺钉端子）或等同 Ovation TB 系列，端子板定义须匹配 G02 版引脚 |
| 供电 | 由 Ovation I/O Carrier 经机架背板供 +24 VDC（典型每模块 0.3–0.5 A），不需外供 |
| 工作状态指示 | 前面板 LED：Active（通信正常绿闪）、Fault（红=模块/通信故障）、各通道状态依固件版本可能聚合显示 |
| 工作环境 | 工作 0℃～+60℃（Ovation 柜空调环境下），存储 -40℃～+85℃，5–95% RH 非凝露 |
| 安规认证 | UL 508 / cULus、CE、CSA，部分批次 FM / CENELEC 认证 |
| 模块尺寸 | 标准 Ovation 单槽 I/O 模块 ≈ 180×130×35 mm（插装于 8-slot / 16-slot I/O Carrier） |
| 兼容控制器 | Ovation OC、OC6000e、OCR1100 等，需匹配 Drop Firmware Revision——严格来说 G02 后缀要求控制器 FW ≥某版本，旧 FW 可能只认早期 G01，换型前查 Compatibility Matrix |
| 特殊说明 | 部分项目里见过混插 G01/G02 于同载波正常工作，但 Emerson 官方建议同 Drop 内 I/O 模块 Rev 保持一致以防 DUP（Drop Update Package）异常 |
产品介绍
现场实测发现 Ovation 柜里这块 1C31169G02 通常扎堆在汽水流程测点密集的 I/O Drop——主蒸汽压力、给水流量、汽包水位这些参与三冲量调节的模拟量全靠它送控制器。和后来部分厂商的智能 I/O 不同，Ovation 的 AI 模块是”哑”的（无本地固件逻辑），所有报警限值、工程量转换在控制器侧完成，好处是模块本身故障模式单一——要么通信掉、要么通道漂移/断线报警，排查相对直白。G02 相对早期 G01 主要是 A/D 线性度微调和 EMI 抗扰改进，现场老柜两种常混插但建议统一 Rev 做备件采购。
从库存经理视角，Ovation 系列虽仍在 Emerson 支持名录（未如 GE Mark VI 般 EOL），但特定 Rev 如 G02 在部分区域出现交期拉长（6～12 周），而它是参与 MCS（模拟量控制）和 FSSS 重要测点的卡——若主蒸汽压力 AI 卡挂掉且无冗余测点，可能触发 MFT 或强制切手动降负荷。按 B～A 类（依贵司测点重要度）留 Buffer Stock 是标准操作，不必等缺货再追。
应用场景与库存策略
Ovation AI 卡单通道失效一般触发”Analog Input Failure—Force Manual/Low Select”报警，若 4 路全挂则该 Drop 所属所有模拟量变坏值——参与调节回路可能切手动，参与保护（如汽包水位三取二）可能引发 MFT 或降负荷。Emerson 本土代理通常有常备但特殊 Rev 或老项目偶有欠货。
- 300MW/600MW 机组 Ovation DCS 汽水/风烟 Drop（参与 MCS/FSSS 重要测点） — 主汽压/水位/流量等关键信号 → 建议 A 类或高 B 类，每型 AI 卡（G02）按 N+1 原则备 ≥1 件冷备封存，分柜存放
- 辅网/化水/输煤 Ovation Drop（非保护回路） — 一般监视用 → 可降 C～B 类，同型多 Drop 共享池备 1 件
- 新老版本混装柜（G01 与 G02 共存） — 采购优先买 G02（向下兼容大多数 G01 应用），但换入旧 Drop 前确认控制器 DUP 版本支持，严禁盲目升 Rev 致 Drop 无法识别
- 大修更换计划 — 建议同步核对端子板（TBQC/TBAI）端子紧固扭矩与屏蔽接地，老端子氧化常伪装成”AI 通道漂移”，别只换卡不查端子
真实案例：
西北某 600MW 超临界 #2 机 Ovation 柜 Drop 3（汽水模拟量），夜班 DCS 报”AI Ch.2 Below Range—4mA Loop Open”，复位无效，现场校验变送器本体正常，跨线至邻通道正常→判定模块 1C31169G02 Ch.2 输入级损坏（老柜运行 13 年，推测输入端 RC 滤波电容漏电）。库房有 1C31169G01 无 G02，仓促插 G01 后 Drop 报”Incompatible I/O Module Revision”无法运行——临时回滚等顺丰隔日达 G02 恢复，期间相关调节回路切手动限负荷约 3h。事后该厂统一把所有 AI 备件锁定为 G02（最新兼容 Rev），并建立”模块 Rev 与 Drop DUP 版本对照表”贴柜门内侧——教训就是：Ovation 卡备件后缀/Rev 必须匹配现场 DUP 支持范围，不能只看型号前 8 位。
常见问题解答 (FAQ)
Q1：1C31169G02 目前交期和库存状态？停产了吗？
A：Emerson 对 Ovation 主流 I/O 系列（含 1C31169G02）仍在产支持，但特定 Rev 如 G02 在国内偶有 4～8 周交期，建议向授权代理商确认当前 LTB 状态。未宣布 EOL，无需恐慌性大量囤货，但关键 Drop 按 A/B 类留 1 件冷备是合理操作。
Q2：G02 能和 G01 或更新的 G03/G04 混用吗？能直接替旧版吗？
A：电气兼容，但 Ovation Drop 要求 I/O Module Revision 在 Controller DUP（Drop Update Package）支持矩阵内。G02 通常向下兼容 G01 应用，但旧控制器 FW 可能不认更高 Rev（如 G04）。换件优先匹配原柜 Rev（G02），迫不得已换不同 Rev 须先查 Emerson Ovation Compatibility Matrix 并确认 Drop 可识别，必要时升级 DUP（需停机窗口）。同 Drop 内建议所有模块 Rev 一致。
Q3：通道显示坏值/断线报警先查什么再换卡？
A：先排除现场——量变送器回路电流（应 4–20mA）、查屏蔽单点接地、查端子板螺丝扭矩（氧化松动是头号假阳性）、确认配电电阻/回路电源正常。交叉验证：把疑似坏通道信号线移至同模块邻通道（改组态临时测试）看是否复现——若邻通道读值正常则原通道输入级坏，确证后再换卡。约 30% “AI 卡故障”实为端子氧化或变送器供电问题。
Q4：配套端子板用 TBQC 还是 TBAI？有影响吗？
A：1C31169G02 兼容 Ovation 标准 TBQC（弹簧快接）和 TBAI（螺钉），接线定义一致只是端接方式不同。换卡不影响端子板，但建议大修时同步检查端子板背部压接片状态——老 TBAI 螺钉易滑牙致接触不良。新项目倾向 TBQC，老柜保留 TBAI 没问题。
