产品详情

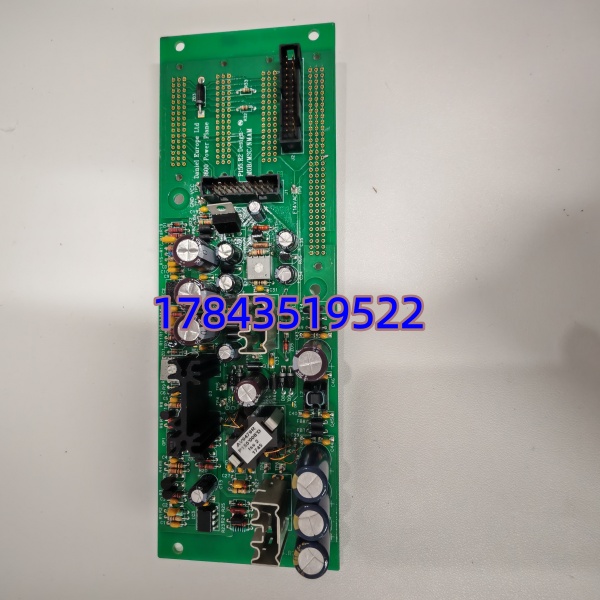

· 型号：P155.R2（Emerson Ovation Legacy PCBA，完整 Ovation Order Code 常带前缀如 5X00xxxxx 引用 P155.R2 为 BOM 行项）
· 品牌：Emerson（Ovation™ DCS — 原 Westinghouse Process Control / Fisher-Rosemount 并入）
· 系列：Ovation Legacy Controller / Remote I/O Drop — Internal PCBA（依配置为 Controller Baseboard 辅卡或 I/O Pack 调理子板）
规格参数
- 产品标识：P155.R2 — Emerson Ovation 内部 PCB 编号（R2 = Revision 2，通常含 Conformal Coating 及 EEPROM 配置差异 vs R1），在 Ovation BOM 中以 “P155.R2” 或 “ASM,P155,R2” 出现
- 适用系统：Emerson Ovation Legacy Drops（OC4000 / OC6000 早期架构部分 I/O 架及 Controller Base），具体须核对 Drop BOM Option Code — P155.R2 不用于 Ovation MDA (Modern Digital Architecture) 新代控制器/IONet I/O
- 模块定位（依 BOM）：常见三种可能(a)Controller 基板辅逻辑/时钟板 (b)Q-Link 高速接口子板 (c)Analog I/O 调理/校准存储子卡——严格来说它只在指定 Ovation Drop BOM + Fw 版本下对应唯一功能，跨 Drop 代次不可臆测
- 背板供电：+5 V DC（逻辑）、±12 V DC（模拟，若有），由 Ovation Drop 电源模块经背板供给，典型功耗 <5 W

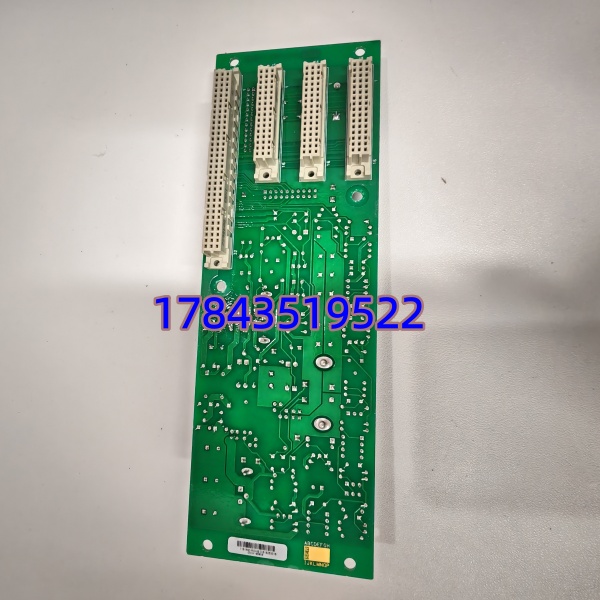

- 信号接口：板对板多针连接器（Ovation 专有 Q-Bus / Drop Backplane 定义），部分版本带外接 TB 或 Header 引模拟测试点
- 配置存储：板载 EEPROM/Flash 存校准系数 / Board ID / Option Bits——Ovation Controller 上电做 “Board ID Match” 校验，换板须同 Rev(R2) 或确认 Fw 允许微差
- 状态指示：依安装位可能有 PWR LED、RUN/ERR LED 或仅 Test Point(TPx) 量基准电压——Ovation Diagnostic Window 可读 “Drop x Board y Status: OK / Failed”
- 涂层：Conformal Coating（R2 Rev 通常 = Coated，较 R1 Uncoated 优用于腐蚀环境）
- 安装方式：插入 Drop Controller Base 指定子槽或螺钉固定于 I/O Pack 内，非 DIN 轨通用
- 工作环境：0℃ ~ +60℃ 运行（Ovation 柜空调保障 ≤45℃ 建议），5%~95% RH 无凝露
- 生命周期：Ovation Legacy 部分 PCBA 已入 Classic/LTB（Emerson LCM 公告视区域 2010s–2020s 分批），全新原厂受限于元器件可能需 LTB 或拒单——
- MTBF：>120,000 h（Ovation system Datasheet 典型），现场失效多因电解电容老化或背板金手指氧化
产品介绍
在 300MW 机组 Ovation 老 Drop 年检里拆过——.R2 这类辅板本体极少”算法坏”，出问题十有八九是十年以上机电解电容干涸致局部 5 V 纹波超标（Ovation Diag 刷”Drop x Controller Board y – Self Test Warning – Voltage Margin Low”），或金手指氧化接触不良随机报 Board Communication Lost。它是 Ovation Drop 里把 Controller 与 Q-Line/I/O 背板或校准 EEPROM 挂钩的零件，挂掉对应 Drop 控制器或指定 I/O 段失联——如果是 MCS（模拟控制站）或 FSSS（炉膛安全）关联 Drop 可能触发降负荷甚至 MFT 旁路报警。
严格来说 .R2 只适配指定 Ovation Legacy Drop BOM——新 MDA 架构（Ovation 3.x+ 现代 Drop）用不同 PCB 不向下 Pin-to-Pin 兼容。，换完 Ovation 会自动重读 Board ID；若 Diag 报 “Board Type Mismatch” 核对 Rev 是否被误换成 R1（无 Coating/不同 EEPROM）。按 ABC 归 A~B 类（视 Drop 关键度）：关键控制 Drop（MCS/FSSS/DEH 关联）按 N+1 备 1 块测好冷备件，多台同 BOM Legacy Drop 可 Pool Stock。Emerson 对部分 Legacy PCBA 发过 LTB——建议向当地 Emerson Ovation 服务部核最新 PCN，能囤先囤。
应用场景与库存策略
.R2 故障 → 对应 Ovation Legacy Drop 控制器或 I/O 段离线 → 上位 DCS 刷 “Drop x Comm Lost / Failed”，若该 Drop 含关键 LOOP（汽机 DEH 部分、FSSS 主燃料跳闸、给粉机控制）可能需手动降负荷或触发旁路——非计划损失高。Legacy Ovation PCBA EOL 后交期无限。
- → 非它不可因 Ovation 专有背板定义 + EEPROM Board ID 绑定 → 建议关键 Drop 按 N+1 备 1 块冷备（封存贴原 Drop Type + BOM Option + Rev R2 标签），每年大修 Ovation Diag 读 Drop Board Health Log 关注 Margin/Warning。
- 核电/生物质 Ovation Legacy 同类 Drop → 建议按装置数 N+1 单独备（不可轻易与火电混 Pool 若 BOM Option 微差），替换前拍照记录旧板插槽位置及任何 DIP/Header 设置（罕见但有 Jumper）。
- EOL/LTB 应对 — 若收到 LTB 通知按剩余运行年限（再算 10~15 年 typical Ovation life）囤（通常每 6~8 在线 Drop 含此 PCBA 囤 1~2 块）。同步评估 Ovation Legacy→Modern Drop Migration（Emerson 提供 Retrofit Kit 换 Controller/I/O 架 + 参数移植），新项目不推荐继续深度依赖 Legacy PCBA。
- 维护建议：PM 时目检 .R2 电容无鼓包漏液、金手指无氧化（无水乙醇轻擦），Ovation Diagnostic 中察看过月 Self-Test Margin 值——漂移 >5% 提前安排更换。
真实案例：华中某 300MW 机组 2020 年秋检后 #1 炉 FSSS Ovation Drop（Legacy OC4000 架构）突报”Drop 3 Board y Communication Lost — Auto Recover Failed”，复位仍锁。拆 .R2 目测无烧灼但金手指三处氧化暗斑（柜顶滤网破旧进尘多年），酒精清洁重插暂时恢复——当机立断安排计划窗口换备件。库房无同 PN（登记”Emerson Ovation 备件”为新 MDA 通信卡不符），Emerson 答复该 Legacy PCBA 部分区域 LTB 交期 20 周+。最终向二手 SEMI 商购 NOS .R2（核验 SN/Rev、上 Demo Drop 识别 Pass、电容外观 OK）顶替，事后全厂把所有 Legacy Drop 关键 PCBA（Controller Base 辅板/Power/Digital I/O Processor）按 N+1 建冷备并规定每两年做 Drop Board Health Trend Log 归档。教训直白：Ovation Legacy 专有辅板无替代只有同 Rev 替，EOL 前向渠道扫货+金手指定期清洁是保命底线。
