产品详情

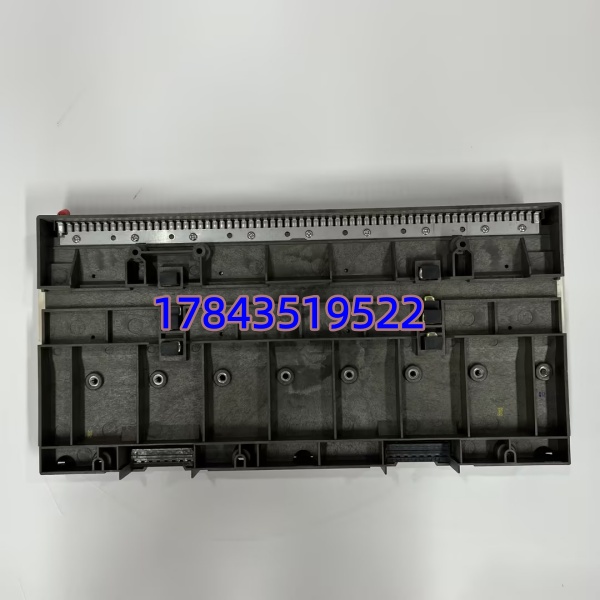

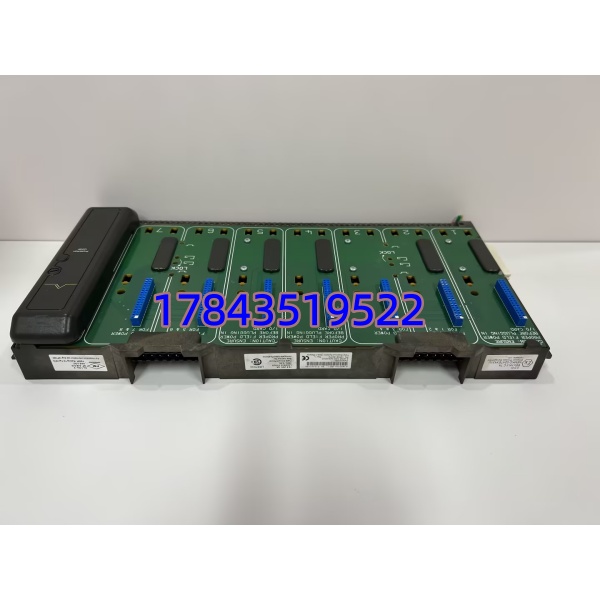

· 型号：KJ4001X1-BE1（CHARge Terminal Block, Type BE1）
· 品牌：Emerson Automation Solutions
· 系列：DeltaV M-Series Traditional I/O — CHARge Terminal Block for 8-Channel Analog Input
规格参数
- 产品名称：Emerson DeltaV KJ4001X1-BE1 CHARge Terminal Block — 8-Channel Analog Input Base (Left or Right position per carrier)
- 适用系统：Emerson DeltaV M-Series Traditional I/O 机架（KJ4001X1-CA1 载波等），配合 8-Channel AI Electronic Module 使用（如 KJ3001X1-NA1 / KJ3002X1-NA1 等 8-ch AI 模块——不单独工作须配电子模块）
- 模块定位：现场接线基座——含信号端子排（螺钉型常见 Phillips/slot 或 spring cage 依批次）、通道 COM/SHLD 汇流排、电子模块插槽、背板 24VDC 取电触点
- 配用电子模块（典型）：KJ3001X1-xx（8 ch HART AI）、KJ3002X1-xx（8 ch non-HART AI/TC/RTD 高精度）、KJ3004X1-xx（8 ch AO 部分载波可混——须核对 Carrier 槽位类型 AI only for this base）
- 接线能力：螺钉端子典型接受 16～24 AWG（1.5 mm² max），扭矩推荐 0.5～0.6 N·m（Emerson 标 5～7 lbf·in）；屏蔽层单独 SHLD 端子接柜内 D-GND 单点
- 通道配置支持（via 电子模块）：±10 VDC、0–10 VDC、4–20 mA（有源/无源）、RTD（2/3/4 线 Pt100 等）、热电偶（B/E/J/K/N/R/S/T/T/C 依模块固件）——端子块本身无限制，限制来自插装的电子模块类型
- 隔离特性：通道对背板及通道间隔离靠电子模块光电隔离实现；端子块提供信号线与屏蔽汇流但无功率隔离元件
- 供电路径：电子模块从背板取 24VDC 通过端子块触点；外部变送器供电（Loop Power 24VDC）可经端子块 +24V/0V 汇流排分配（依接线图）
- 安装方式：插装在 DeltaV M-Series I/O Carrier 指定槽位（通常每 Carrier 左右两个 CHARge 位置——左 BE1 配 Slot A 电子模块、右配 Slot B，或单一宽模块占双位——依 Carrier 类型），DIN 35 mm 导轨兼容（Carrier 自带）
- 可热插拔：电子模块支持热插拔更换（端子块固定接线不拆），端子块本身如需更换须下电拆线——现场实测建议整块（端子块+电子模块）作为备件单元管理，换端子块=重新接线
- 物理尺寸：约 94×73 mm（依 Carrier 设计），FR-4 双面 PCB 带金属加固耳
- 环境规格：工作 -40～+70℃（柜内），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 ISA / IEC 61131-2及 Div 2 危险区认证（部分版本 Class I Div 2 Groups A-D T4）
- 配套件：须配对应 KJ300xX1 电子模块；部分旧柜用 KJ4001X1-CA1 载波需确认左/右 CHARge 位置兼容（BE1 通常通用左或右——具体看 Carrier 手册Rev）
产品介绍
在化工厂 DCS 柜碰过一回：重整装置一区 4–20mA 进料流量 AI 值突然跳零——查 DeltaV 诊断电子模块 OK、通道测试强制输出正常，顺藤摸瓜发现 KJ4001X1-BE1 端子块 #3 通道螺钉扭矩不足（初装未达标）热循环后接触电阻升至 80Ω 信号被拉低。这端子块在现场故障率极低，但受振动/温差影响端子松是主要隐患——比电子模块更易出”软故障”。它的存在意义就是把现场几百根屏蔽线有序汇集到 Carrier 上，让电子模块专注 A/D 转换。
DeltaV M-series 仍 Active 但部分早期 步进 Limited，全新原厂交期 4～12 周波动。按 ABC 分类属 B 类（单块故障影响所挂载 8 路 AI 而非整机，但工艺关键回路若集中配可能间接跳 Cascade/联锁），建议按”在役同型 AI 槽位数×5%～10% 备端子块（最低每控制室 2 件），电子模块按同比例另备”——实务中多数用户把端子块+电子模块作为”一套 I/O 备件”按 N×10% 备整件套。
应用场景与库存策略
BE1 端子块故障征兆：个别通道值漂移/归零（端子松先查扭矩）、整块 8 路全丢（背板 24V 供电或 Carrier 槽位问题先排除 Carrier 再疑块）、电子模块插上不识别（金手指触点氧化——拔下酒精擦重试）。真正端子块 PCB 坏极少。
- 炼化/化工 DeltaV M-Series 模拟量输入（流量/压力/温度 AI） — 关键回路分散配多槽 → 建议按在役 AI 槽位数 N 备端子块 N×8%（最低每控制室 2 件），电子模块按同比例另备或成套按 N×10% 备（端子块+电子模块）一套
- 电厂化学水处理 DeltaV 辅控（大量 4–20mA AI） — 环境温和但端子数量多 → 建议备 2 件冷备端子块 + 对应 KJ300x AI 模块 1～2 块，每 3 年抽检端子扭矩代表性通道
- 多机架分散配置 — 各装置区均有 M-series I/O → 按最大单区域 AI 槽位数+1 备端子块；若全厂同 DeltaV 版本可跨区互备
- 改造评估 — 若整体迁 DeltaV S-series 或 PK 电子机架 →
真实案例：华东某 PTA 装置 DeltaV M-series I/O 柜，年度点检发现 #7 槽 -BE1 配 KJ3001X1-NA1（8 ch HART AI）中 #5 通道（TI-4505 反应器温度）值时漂 ±1.5℃ 超允差——拆电子模块 OK 自诊断无错，重拧 BE1 端子 #5 螺钉（原 0.3 N·m 扭至标称 0.56 N·m）后稳定。该厂原按 C 类管”端子排”零库存 BE1 只备了 AI 电子模块，等调货耽搁半班例行试验。反思：①CHARge 端子块虽无源但应 B 类单列备件并按比例配电子模块做成套备（或至少端子块单独备）；②AI 柜每年大修抽检 20% 端子扭矩（推荐值 0.5～0.6 N·m 依 Emerson 手册），松动是 AI 漂移头号原因非模块坏；③换端子块须全拆线重接——库存一件未用新块可省停机重接线时间，这点不同于只换电子模块。
