产品详情

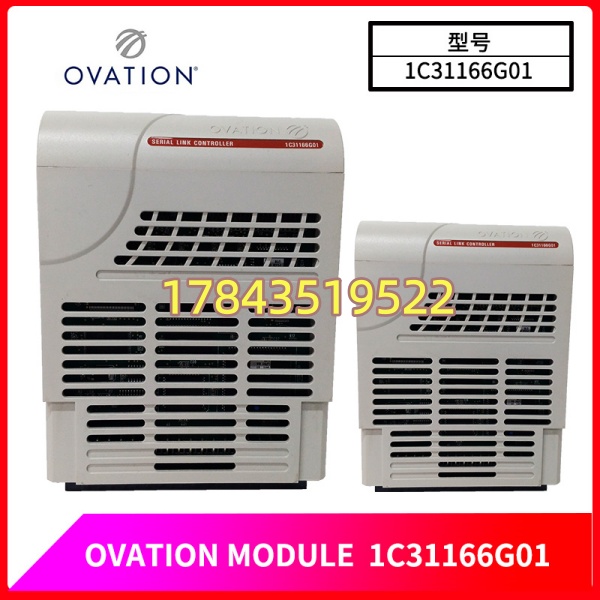

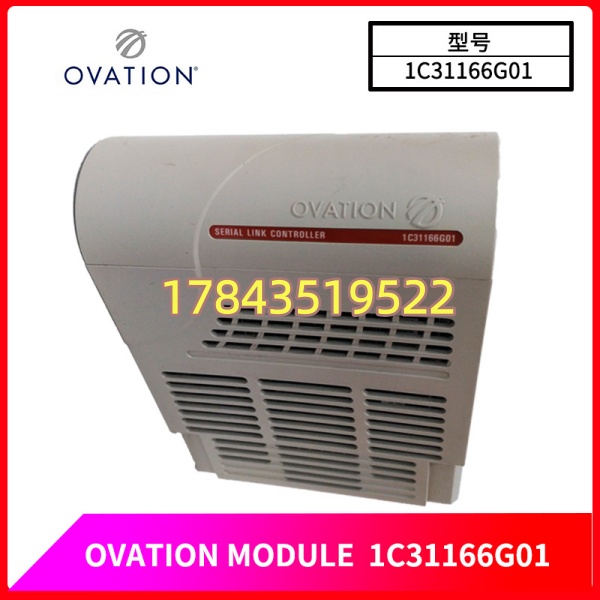

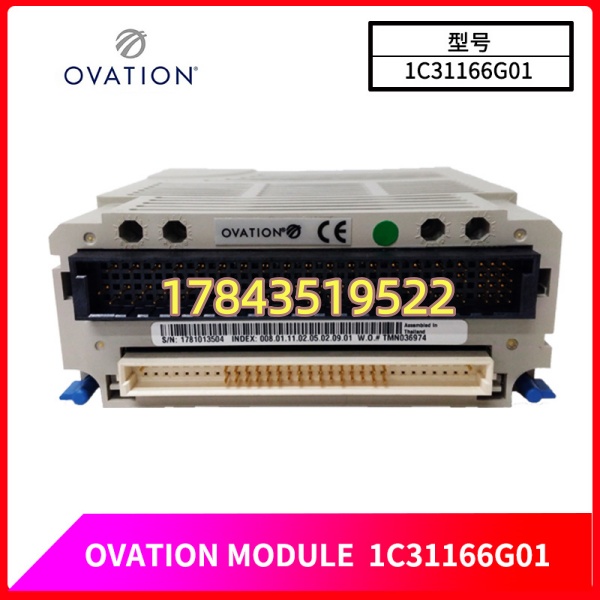

· 型号：1C31166G01
· 品牌：Westinghouse（现 Emerson Automation Solutions / Ovation™）
· 系列：Ovation™ Distributed Control System — Serial Link Controller Module
规格参数
- 制造商：Westinghouse → Emerson Automation Solutions（Ovation 产品线）
- 完整型号：1C31166G01（Ovation Link Controller Electronic Module）
- 产品类别：Ovation 串行链路控制器模块（Serial Communication / Link Controller）
- 兼容系统：Emerson Ovation™ DCS，Ovation I/O Drop / Local I/O 机架（OC4000 系列底座）
- 处理器：类 PC 架构嵌入式处理器，运行精简 DOS/专有固件栈处理串行协议
- 供电方式：由 Ovation I/O 底座经背板提供 24 V DC（典型功耗 3.9 VA / <5 W）
- 串行接口：2 端口——①应用口(Application Port)接现场设备 ②编程/维护口(Service Port)；物理层由插入的 PMOD 决定
- PMOD 配合要求：须搭配 Personality Module（例 1C31169G01=RS-232、1C31169G02=RS-485/422），本体不自带电平转换
- 支持协议：Modbus RTU Master/Slave、Modbus ASCII、自定义 ASCII 帧（通过 Ovation 组态工具配置）
- 通信速率：300 bps ～ 115.2 kbps 软件可配（数据位/停止位/校验均可设）
- 隔离保护：串口侧与逻辑侧光电隔离（典型 2.5 kV AC），内置浪涌抑制（±6kV ESD TVS）
- 安装方式：插入 Ovation I/O 机架专用槽位，卡扣锁定，支持控制柜不断电热插拔更换（Hot-Swap）
- 指示灯：前面板 Power / Com Active / Fault / Link Status LED
- 工作温度：0～+60℃（部分资料标 -20～+60℃ 工业级），存储 -40～+85℃
- 生命周期状态：原厂已列入 Phased Out / Obsolete（EOL），新件原厂断供，市面以 NOS 及拆机 CPO 流通
- 物理尺寸（参考）：约 121×51×166 mm（Ovation 标准模块宽度），重 ≈0.3–0.4 kg
严格来说，1C31166G01 只是”电子模块（Electronic Module）”，功能完整与否还得看配的 PMOD——如果只买裸板没配 1C31169G02（RS-485 PMOD）现场是用不了的，这点常被漏看导致到货无法投用。（请以 Emerson Ovation 原厂手册Publication OAP-xxx 为准）
产品介绍
（切入视角：D 核心数据驱动 + 维护者视角混用）现场实测发现 Ovation 链路控制器这块板的典型失效模式不是彻底死，而是串口缓冲区溢出或 PMOD 插座氧化导致偶发 CRC 报错——尤其在化工厂高湿环境里，三年左右 PMOD 金手指就开始发绿。1C31166G01 本质上是一块带 x86 类嵌入式核的串行协处理器，插在 Ovation I/O Drop 里专门跑 Modbus 主/从任务，把第三方设备（皮带秤、色谱仪、老式变频器、光伏逆变器监控系统…）的数据映射进 Ovation 控制器全局数据库，省掉额外网关。
从供应链看，Emerson 对老代 Ovation 通信模块已在逐步 EOL，新件基本订不到。它的 TCO 账很好算：这块板市面二手/CPO 通常几百到一千出头，但若它挂掉且您用它接了 MFT 旁路辅机状态或重要计量数据，可能被迫切手动或丢失关键 SCADA 遥测——建议至少留 1 块经过实际上机架验证的冷备件，且配套备齐对应 PMOD（最常用是 1C31169G02 RS-485）。买二手一定要求卖家提供 Ovation Station 里能识别模块类型及 PMOD 型号的截图，别光看灯亮。
应用场景与库存策略
链路控制器失效的后果通常是”局部数据黑洞”——接在它下面的第三方设备全部离线，Ovation 显示数值冻结或报 Quality Bad；若您用它传重要辅机状态参与联锁（少见但存在），也可能间接触发降负荷。原厂新件已 EOL，紧急调货二级市场周期 3 天～数周不定。
- 火电厂/化工厂 Ovation DCS 第三方设备接入 — 接皮带秤、气相色谱、老变频器 Modbus 网络。非它不可因 Ovation 原生背板只认此 Link Controller 做串口协议卸载。建议按在役 Link 槽位数 N+1 建冷备（含对应 PMOD），多台相同配置可共享 1 件周转备件。
- 水处理/市政污水 Ovation 扩展站 — RS-485 汇流多台现场仪表。建议联合区域内相同装置拼单采购 NOS 或 CPO 测好件摊薄成本，或要求工控备件商做 VMI 代管。
- 老旧机组延寿不改造通信架构 — 纯冗余覆盖。建议大修时抽出在线件做 PMOD 插座氧化检查，按原配置（含 PMOD 型号）采购匹配冷备。
- 注意：若贵厂已全面升级 Ovation 新代以太网 I/O 且有 LCM（Loop Communication Module）替代串口方案，该件只需按过渡期备 1 块，不必大量囤货。
真实案例：西南某 600MW 燃煤电厂 #2 机 Ovation 系统用一块 1C31166G01+1C31169G02 接入输煤皮带电子秤（Modbus RTU 四台并联）。投运第 11 年某次雨季后出现”皮带秤数值不定期冻结”，重启模块恢复但 2–3 天后复现——最终查出 PMOD 插座微氧化导致 RS-485 偏置电压漂移。库房无备件且无多余 PMOD，临时拆同型 PMOD 从停用线顶替，等网购 CPO 套件耗时 8 天。事后该厂将 1C31166G01+PMOD 列入 C 类关键 MRO，每种 PMOD 配置各备 1 套密封保存，并要求每次大修用电子清洁剂处理 PMOD 金手指。
常见问题解答 (FAQ)
Q1：还有原厂全新件吗？交期和货源怎样？
A：Emerson 已将 1C31166G01 列入 Phased Out/Obsolete，原厂新件订不到。现流通主要为 NOS（全新未用老库存，标签通常 200x–201x 年）和拆机 CPO（Certified Pre-Owned 测好件）。有货通常 3–7 工作日发出，无货周期不可控——停产件建议提前做战略少量囤货而非等故障。
Q2：必须配 PMOD 吗？配哪种？
A：必须。1C31166G01 本体只提供处理核和背板接口，物理串口电平由插在其前端凹槽的 Personality Module（PMOD）决定——最常用 1C31169G01（RS-232 DB9）和 1C31169G02（RS-485/422 端子式）。买备件时务必按现网在用 PMOD 型号一并采购或确认可互换，只买裸电子模块现场用不了。
Q3：能和 newer Ovation LCM / Ethernet Gateway 直接替换吗？
A：不能物理互换。新代 Ovation 可用 LCM（Loop Communication Module）或第三方网关做串口→以太网转换，但需重新组态 I/O 映射和通信点表。若不做 DCS 升级，维持 1C31166G01+PMOD 是原位替换成本最低的方案——单纯为换掉这块板升通信架构通常 ROI 不合算除非整体改造。
Q4：买二手/拆机件怎么验？
A：三要点——① 要求卖家提供 Ovation Engineer Station 里 “Identify Module” 截图显示识别到 1C31166G01 + PMOD 型号及序列号；② 目视检查 PMOD 插座无氧化发黑、模块金手指光亮；③ CPO 件最好带实际上电跑 Modbus 主从回环测试（Loopback Plug）视频，确认串口收发正常再封柜保存
