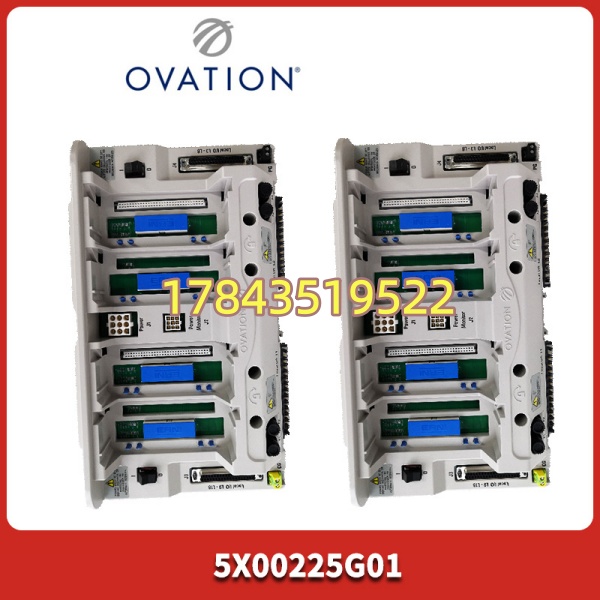

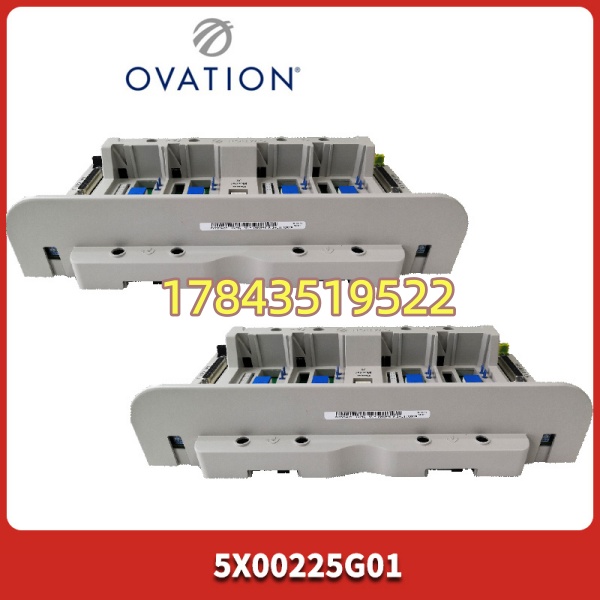

· 型号：5X00225G01
· 品牌：Emerson Process Management / Westinghouse Ovation™
· 系列：Ovation DCS Controller Base Assembly（4-Slot）
规格参数
- 产品型号：5X00225G01（Emerson Westinghouse Ovation Controller Base）
- 制造商：Emerson Automation Solutions（继承 Westinghouse Ovation 产品线）
- 模块类型：控制器基座单元 / 背板底座（Base Unit，不含 CPU 或 I/O 电子卡）
- 槽位数量：4 槽（Slot）——通常 Slot 1 装 OCR 控制器，其余可配 I/OIC、通信或扩展模块
- 兼容控制器：Ovation OCR1100、OCR400 系列控制器模块；亦兼容对应代次 I/OIC 模块
- 电源输入：双路 24 VDC 冗余输入（标称 24 VDC，范围 18–30 VDC），经背板分配至各插槽模块
- 背板总线：多层 PCB 阻抗匹配高速控制总线，连接控制器↔I/O 模块，支持 Ovation 专有令牌环协议
- 连接器类型：高密度镀金针孔背板插座（公/母依模块方向），导轨导向插入带机械锁紧机构
- 安装方式：水平安装于 Ovation 标准机柜 19″ 机架或专用导轨，两侧螺钉固定
- 机械结构：刚性金属框架＋电磁屏蔽盖板（EMC 设计符合 IEC 61000-4-2/4-3），抗振动设计
- 工作温度：0℃～＋60℃（依赖机柜空调/风冷环境）
- 存储温度：-40℃～＋85℃
- 相对湿度：5%～95% RH，无冷凝
- 认证：UL、CE、ATEX/IECEx Zone 2 Class I Div. 2（依具体批次）
- 物理尺寸（参考）：约 343×76×229 mm（13.5″×3″×9″），重量 ≈1.1–1.2 kg
- 生命周期状态：早期 Ovation 底座部分型号已进入 Phase-out/Mature，原厂新单交期较长或转入 Legacy 渠道，市面主要为全新余货（New Surplus）及拆机测试件
产品介绍
现场实测发现，底座看着只是”铁架子＋PCB”，但它决定控制器背板接触可靠性——某个 300MW 机组碰过一例：Ovation 控制器偶发”丢失 I/OIC 链路”，查了半个月最后是底座背板针脚氧化导致总线时通时断，控制器和 I/O 卡都无辜躺枪。5X00225G01 的价值不在参数而在”零容忍失效”：底座一旦背板微断或电源簧片疲劳，上面插什么卡都白搭，而它不像 I/O 卡有冗余切换，属于单点物理失效。
严格来说，Ovation 不同代底座（如 5X00225G01 vs 早期 WDPF 底座或新版 OC 系列 Base）互不通用——槽位定义、电源分配、导轨卡扣均有差异，采购时必须核对你们现网机柜内正在用的底座完整型号而非只看”Ovation Base”。从 TCO 讲，这东西单价不高（通常几百～千元级美金当量）但停机的隐性损失极大，建议按”每对冗余控制器机柜备 1 件冷备”做 ABC-A 类管理，比等坏再找二手件稳妥太多。新改扩建项目 Emerson 可能推新版底座，老厂维护则盯紧 Legacy 渠道余货。
应用场景与库存策略
Ovation 控制站底座是控制器+I/O 模块的物理锚点，若背板断路或电源簧片疲劳→控制器失联→单元机组部分控制回路退出，严重时触发 MFT 或设备跳闸。原厂对老款底座供货趋紧，部分批次已标注”Contact Emerson for availability”。
典型场景与备货建议：
- 火电 300/600MW 机组 Ovation 控制站（锅炉/汽机/ETS 主控柜 OCR1100＋5X00225G01）——单底座故障影响整柜控制，建议 A 类关键件，每对冗余柜（或每两柜）备 1 件冷备（Buffer Stock），密封保存并贴”已核验兼容机型”。
- 化工/炼油 Ovation 过程装置控制站（非安全跳车但影响 PID 调节）——划 B 类，签 VMI 让渠道保 1 件测试合格拆机件，自己不囤压资金。
- 多套同代 Ovation 系统跨车间/多机组——若底座型号完全一致（含后缀），1 件中心库冷备可覆盖多柜，但要求维护人员现场能熟练更换底座（涉及断电拔出所有模块重插，需做控制切换预案）。
- 海外或偏远项目——物流不便建议按 N+1 就地仓存 1 件，大修窗口核验导轨锁紧力和背板插针无氧化。
真实案例：
北方某 2×300MW CFB 电厂 #1 机 Ovation 主控柜（OCR1100＋5X00225G01 底座），运行第 11 年秋检做控制器切换试验时发现 Standby 控制器无法进入 Active——查为底座 Slot 1 电源分配簧片疲劳致 24V 微欠压，控制器自检不通过。当时库房无底座备件，协调渠道从邻省调拆机件耗时 22h（含物流＋办理进入许可），期间主控制器单运无热备保护。事后按机柜清点底座完整型号，采购 2 件 5X00225G01 全新余货冷备入中心库，每年春检借大修停电窗口抽检 1 台做模块插拔确认导轨阻尼正常，再未因此告警。教训就一条：底座虽”不起眼”，但它是控制站唯一的不可在线替换物理基础——别等触点氧化才想起没备件。
