描述
产品详情

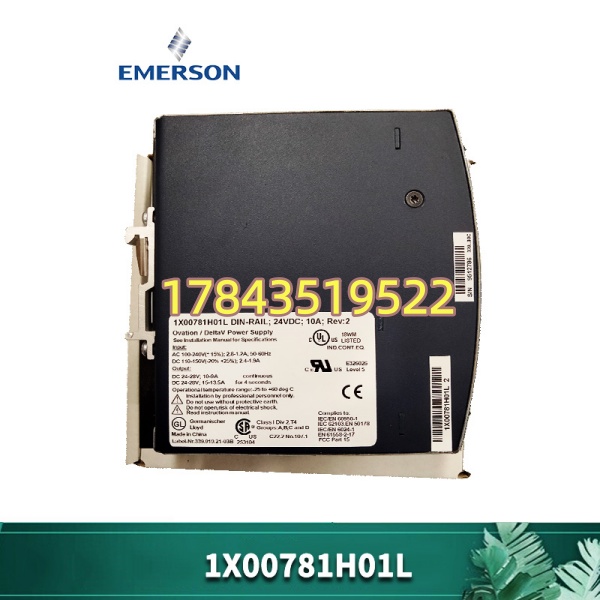

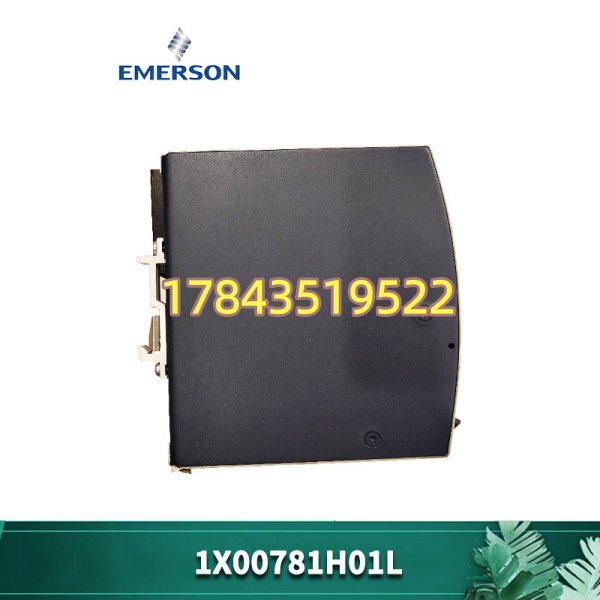

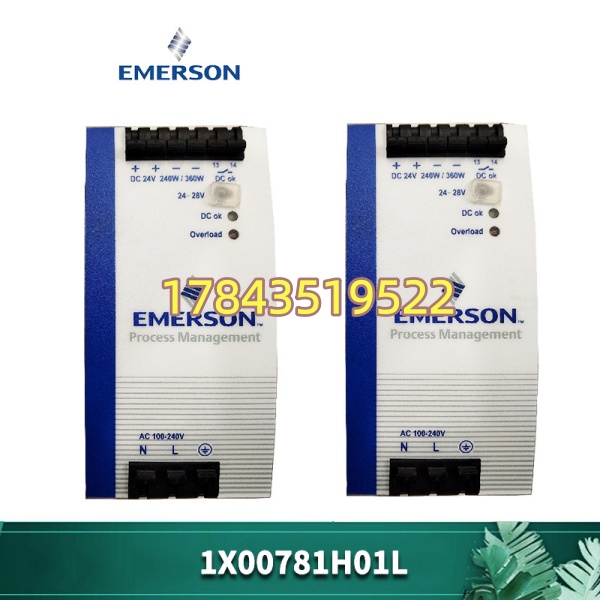

· 型号：1X00781H01L
· 品牌：Emerson Automation Solutions（原 Westinghouse Ovation）
· 系列：Ovation DCS — 系统电源模块 / 配套 DIN 导轨开关电源
规格参数
- 原厂部件号：1X00781H01L
- 产品类型：工业开关电源模块（Switching Power Supply），DIN 导轨安装 / Ovation 机架配套电源变体
- 适用系统：Emerson Ovation DCS 控制柜外置供电或机架电源单元替换（具体以机柜 BOM 为准，部分版本为 Mean Well / Delta 代工 Ovation 标）
- 额定输出功率：240 W
- 输出电压：24 V DC（典型 ±2%，部分批次带微调电位器 ±10%）
- 额定输出电流：10 A（连续），短时峰值约 12 A
- 输入电压范围：85～264 V AC（47～63 Hz）自动切换；90～375 V DC（支持 UPS 直流母线取电）
- 输入电流（典型）：≤5.5 A @115VAC，≤2.8 A @230VAC
- 输出纹波与噪声：≤100 mV p-p（典型 <50 mV p-p）
- 保护功能：过压保护(OVP)、过流保护(折返式 OCP)、短路保护(打嗝模式自恢复 SCP)、过温保护(OTP)
- 状态指示：绿色 DC OK / PWR LED（DIN版）或 Ovation 机架电源版含 FAULT / Redundancy LED
- 效率：≥90%（典型 90-95%，依负载及输入电压）
- 冷却方式：自然对流（无风扇）
- 安装方式：35 mm DIN 导轨（EN 60715）卡扣 + 螺钉端子；机架版为 Ovation 电源槽位插装
- 接线端子：螺钉端子——输入 L/N/PE，输出 +V / -V / 接地（部分批次含 Remote Sense 端）
- 工作温度：0℃～+60℃（满载），+60～+70℃ 线性降额；存储 -40℃～+85℃
- 相对湿度：5%～95% RH（非冷凝）
- 安规/EMC：UL 508/ IEC 62368-1、CE、EN 55032 Class B、IEC 61000-6-2
- 外形尺寸（DIN 版典型）：约 125×110×40 mm（机架版依 Ovation 电源槽尺寸）
- 重量：约 0.65～0.8 kg
产品介绍
（E 维护者视角）现场实测发现 Ovation 柜里最先挂掉的往往不是控制器（OC6000+/OCR1100 挺皮实），而是给它们喂电的这块 24V 电源——电解电容干涸或输入端压敏电阻受潮劣化是典型七年拐点故障模式。1X00781H01L 本质就是为 Ovation 控制柜量身选型的工业开关电源：把现场市电或 UPS 直流母线变成干净隔离的 24VDC，一路喂控制器背板、一路喂部分本地 DI/DO 辅助回路或柜内风扇/照明。严格来说 Emerson 部分批次是委托台达/明well 按 Ovation 规范打标，参数对标通用 240W DIN 电源，但采购时必须核对是 DIN 导轨版还是 Ovation 机架插槽电源（Slot Power Supply），两者外形和端子定义不同，混买插不进去。
从供应链看，Emerson 对 Ovation 老项目仍保有一定 NOS 库存但交期波动（4-14 周），渠道二手/MRO 测试件多但成色参差。作为控制柜”能量心脏”，它单点故障会致整柜 Ovation 控制器失电→机组降负荷甚至跳机，按 ABC 分类归 A 类关键备件，建议每面 Ovation 主控柜或每两套异构系统至少留 1 件冷备（Buffer Stock），并每年短时通电抽检。
应用场景与库存策略
Ovation 系统在 300MW/600MW/1000MW 火电机组及大型化工自备电厂存量极大——控制柜电源模块一旦失效，对应控制器红灯全灭（失电），该段模拟量/开关量全部离线，单元机组通常触发 MFT 或负荷迫降。原厂交期受全球元器件波动影响，二手件渠道价浮动大，缺件等货=按天算停机损失。
- 燃煤/燃气电厂单元机组 Ovation DCS 控制柜（主控/子环/DEH 公用柜）→ 1X00781H01L 为控制器及部分 I/O 供 24VDC → 单点故障致整柜控制器失电、触发 MFT 风险 → 建议 A 类备件每两面独立 Ovation 柜或每组冗余供电备 1 件冷备，存放干燥柜并贴明 DIN 版/机架版标识防领错。
- 化工/造纸自备电厂公用工程系统（Ovation 辅机程控）→ 环境潮湿腐蚀 → 建议配合柜顶浪涌保护器(SPD)，大修期查输入端子扭矩及电容鼓包迹象，备件与主机同型号。
- 拟整体升级 Ovation Rev. G/H+ 或迁移平台→ 不建议超量囤 → 按剩余服役年限做 Last-time-buy（N = 柜数 × 年失效率 × 剩余年 + 1），同步推进现代化预算。
真实案例：西南某 600MW 超临界机组 2020 年秋检后复役，#1 机组 Ovation #3 主控柜整柜无显示——查为 1X00781H01L 输入侧压敏电阻因春季雷暴感应过压炸裂（柜顶 SPD 已失效未更换），库房无备件等渠道调货 9 天。临时从已停役技改拆机柜拆下一枚同型号旧件顶替恢复。事后仪控车间按我建议对全厂 12 面 Ovation 主控/子环柜各备 1 件（DIN 版与机架版分开标识），并建立每年迎峰度夏前通电点检制度——去年邻厂同型故障 18 分钟换完恢复。
常见问题解答 (FAQ)
Q1：1X00781H01L 还在产吗？现在能买到什么成色？
Emerson Ovation 配套电源部分批次仍可按 Ovation 备件号订购（交期 4-14 周视区域），但也有标为 Discontinued 转第三方代工标版。当前市场流通为 NOS（原封 Ovation 标）和经输出负载测试/电容外观检查的 MRO 翻新件。采购要求卖家提供：① 清晰 Emerson/Ovation 标签含 PN/SN/日期码 ② 上电视频（24V 输出 23.8-24.2V 带假负载、DC OK LED 绿）③ 最低 12 个月质保（渠道件）。
Q2：DIN 导轨版和 Ovation 机架插槽电源能互换吗？
外形和接线完全不同——DIN 版是 35mm 导轨螺钉端子，机架版插 Ovation 电源槽经背板取电。绝不可混用，买前务必核对现装实物照片或机柜 BOM 中电源描述（通常写”Power Supply, 240W, 24VDC” 并备注 Form Factor）。不确定就拍标签发我帮看。
Q3：输入电压自动切换还是需要跳线设置？
该型号通常为全范围自动切换（85-264VAC 无需跳线），但极少数早期批次可能有 115/230V 选择开关——到货断电开盖核对标签说明，误接 230V 到 115V 挡会炸机。海外退役拆机件尤需注意此点。
