描述
产品详情

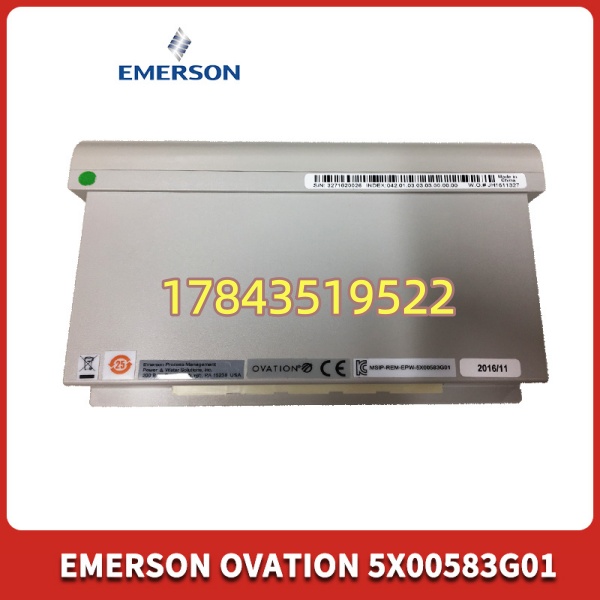

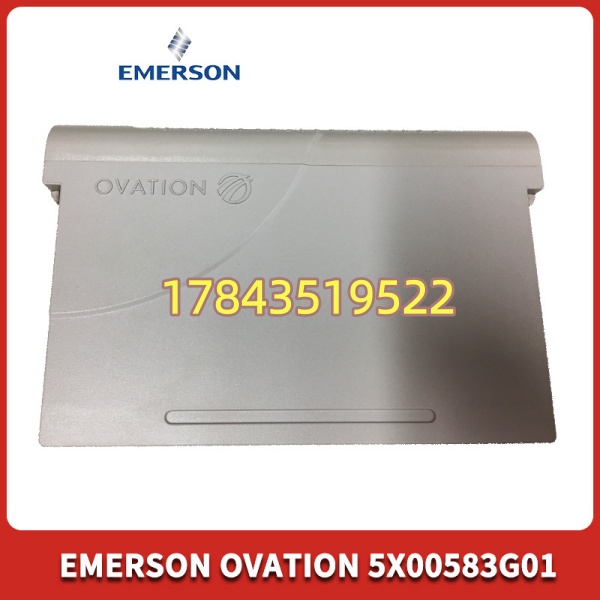

· 型号：5X00583G01
· 品牌：Emerson（原 Westinghouse Ovation DCS）
· 系列：Emerson Ovation — Loop Controller (LC) Processor Module / OCR-100 系列早期 CPU
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 5X00583G01（G01 = 硬件 Rev.，属 Ovation LC/Loop Controller 处理器卡，对应早期 OCR 平台） |
| 产品类型 | Ovation Controller Processor Module（Loop Controller / LC CPU），插装于 Ovation Controller Carrier Slot 0 |
| 处理器 | 32-bit RISC 嵌入式微处理器（Motorola/AMD 体系依生产批次，主频依 DUP 版本 33–100 MHz 等效性能） |
| 内存（RAM） | 板载 DRAM 典型 8 / 16 / 32 MB（依 DUP 版本及生产年代），用于控制算法工作区与 I/O 映像 |
| 非易失存储 | 板载 Flash / EEPROM 存启动固件 + 应用数据库摘要；NVRAM（电池后备或超级电容）保持关键控制点/SOE 事件队列（掉电保持 ≥72h） |
| 控制算法能力 | 支持连续控制（PID、函数块、模拟运算）、顺控（布尔/梯形/SFC）、定时器/计数器；单 Drop 典型支持 500–2000 功能块（依内存配置） |
| I/O 接口（下行） | 通过 Ovation 专有 I/O 串行总线与本地 I/O Carrier 通信（CRC 校验），典型支持 8/16-slot I/O Drop，更新周期 30–100 ms |
| 上行通信（Plant LAN） | 10/100Base-TX Ethernet（IEEE 802.3），Emerson Ovation Plant LAN Protocol（基于 UDP/专有封装），支持冗余 Plant LAN A/B |
| 冗余支持 | 双控制器（Active/Standby）热冗余，无扰动切换（Bumpless Transfer < 主备同步周期），要求两卡同型号同 Rev. |
| 状态指示 | 前面板 LED：Run（绿=主控运行）、Stby（绿=备用同步）、Comms（闪绿=Plant LAN 活动）、Fault（红=故障/掉配置）、Pwr |
| 配置/下载 | 通过 Ovation Developer Studio / Control Builder 下载 Control Database，DUP（Drop Update Package）含固件+数据库绑定 |
| 供电 | 由 Controller Carrier / 机架背板供 +5 VDC（典型 1.2–2.0 A），功耗 ≈6–10 W |
| 工作环境 | 工作 0℃～+60℃（柜内空调环境），存储 -40℃～+85℃，5–95% RH 非凝露 |
| 安规/EMC | UL 508 / cULus、CE、CSA、FCC Part 15 Class A |
| 兼容 I/O | Ovation Series 1/1.5/3 I/O 模块（须匹配 DUP 版本支持矩阵），部分极早期 Rev 与新 I/O 模块需 DUP 升级方可混插 |
| 特殊说明 | 严格来说 G01 后缀要求控制器 DUP 版本在其支持范围——新 DUP（OC6000e 晚期版）可能要求 G02/G03，旧 LC 卡插新 Drop 若不识别须核对 Compatibility Matrix，严禁只比型号前 8 位忽略 Rev |
产品介绍
从维护者视角说，5X00583G01 就是 Ovation 控制 Drop 的”大脑”——所有 PID 调节、顺控逻辑、I/O 扫描调度全在这块卡跑，它通过 Plant LAN 跟 Ovation 服务器握手，下挂 I/O Carrier 拉现场信号。在某个 300MW 老 Ovation 改造项目里碰过：原柜用的就是这版 G01 LC 卡，运行 15 年后 NVRAM 保持电容衰减致偶尔掉控制点，重启后能恢复但已是明确老化信号。它的技术定位是上一代 32-bit RISC LC 处理器，比后来 OC1100/OC6000e 的 PowerPC 版内存小、处理块数少，但对早期投运机组完全够用。
供应链价值很直接——Emerson 对早期 Ovation LC 卡（5X 系列部分 Rev）已进入 Limited Availability / LTB 阶段，全新原包越来越难碰，市面靠 NOS 和拆机测试件流通。它是 Drop 单一故障点（无控制器=整 Drop I/O 全数坏值，参与 MCS/FSSS 的会切手动甚至 MFT），按 A 类关键资产留 Buffer Stock，别等报警灯亮再找。TCO 不在采购价，而在”停一台 300MW 机组 4 小时等二手卡”的隐性成本。
应用场景与库存策略
Ovation 控制器卡挂掉的表现最直观：该 Drop 所有 I/O 模块变坏值、Plant LAN 节点离线、操作员站报”Drop X Communication Lost”——若 Drop 带汽包水位三冲量 PID 或 FSSS 主燃料跳闸条件，可能触发 MFT 或强制切手动限负荷。而早期 5X00583G01 交期若已转 LTB（Last-Time-Buy），找到匹配 Rev 件有时要等拆机回流 3～8 周。
- 300MW/600MW 燃煤机组 Ovation DCS 控制 Drop（参与 MCS/FSSS/SCS 重要回路） — 整 Drop 运算核心无可替代 → 建议 A 类备件，单机组每型控制器（含冗余对）备 ≥1 件冷备封存（注意：冗余对要求两卡同 Rev，备件须匹配现场 G01 或经确认兼容 Rev）
- 辅网/化水/输煤独立 Ovation Drop（非保护回路） — 仅监视或次要顺控 → 可降 B 类，多 Drop 共享池备 ≥1 件
- 双冗余配置机组 — 正常运行时 Standby 卡同步，单卡故障不跳但降级 → 仍建议备 1 件——降级态第二卡再故障=直接 Drop 离线，风险不对称
- 计划升级改造项目 — 若 3～5 年内整体 DCS 升 OC6000e/OC1100+ 新控制器，可评估提前采购兼容过渡卡或在新项目中一并解决，老 LC 卡相应减量但保留至最后一台退役
真实案例：
华中某 330MW 电厂 #1 机 Ovation 柜 Drop 2（风烟系统+炉膛负压 PID），白班定期巡检发现 Controller A（Active） Fault LED 红闪、自动切 B 卡运行正常。计划停窗口拔出 A 卡检查——背面 NVRAM 电池漏液腐蚀焊盘（运行 16 年），清洗重焊后仍能启但寿命已尽。库房无冷备件（原按 C 类未备），联系三家渠道商 NOS 仅 1 件需 7 天到货。因 B 卡正常暂未停机，但下达”禁止人为切换 Active/Standby 直至备件到货”的临时运行令。备件到位后计划停运更换并同步把 Drop 2 冗余对全换成新批次。事后该厂把所有 Ovation LC/OC 控制器从 C 升 A 类，按”每型控制器备 1 件同 Rev”入库，并建立控制器卡 NVRAM 电池/超级电容健康度五年一检制度。
常见问题解答 (FAQ)
Q1：5X00583G01 是原厂停产件吗？当前交期和库存状态？
A：Emerson 对部分早期 Ovation LC 卡（5X 系列老 Rev）已进入 Limited / LTB 阶段，全新原包稀缺，市面为 NOS（未使用库存）和拆机测试件。交期视渠道 1 天～6 周，建议向授权代理确认当前可订状态。关键 Drop 按 A 类留冷备，有 LTB 通知时评估一次性足量采购满足剩余服役年限。
Q2：G01 后缀能和 G02/G03 混用吗？冗余对能插不同 Rev 吗？
A：冗余对严格要求两卡同型号同 Rev（G01 配 G01），混插可能导致 Standby 无法同步或 DUP 加载失败。非冗余 Drop 换不同 Rev（如 G01→G02）须先确认控制器 DUP（Drop Update Package）版本支持该 Rev——Emerson Ovation Compatibility Matrix 有明细，擅自升 Rev 可能致 Drop 无法启动，操作前务必备份 Control Database 并确认可回退。备件采购优先锁定现场在用 Rev（G01），不盲目买”最新 Rev”。
Q3：卡上报 Fault 但 I/O 似乎还刷新先查什么？
A：先看 Fault 类型——通过 Ovation Developer Studio → Diagnostic → Drop Detail 读 Fault Code。常见：① NVRAM/电池失效（需换卡或重置保持点）② DUP 与卡 Rev 不匹配（重刷匹配 DUP）③ 背板连接器氧化（拔出重新清洁金手指装回测）④ Plant LAN 物理链路丢包（查网线/交换机端口）。交叉验证：把疑似坏卡换至同型测试 Drop 或槽位——若同样 Fault 则是卡本体问题（常见老卡 NVRAM 保持电容失效或晶振停振）。
Q4：NVRAM 保持数据掉电后能保存多久？需要特别维护吗？
A：板载 NVRAM 靠电池或超级电容保持控制点/SOE 队列，设计保持 ≥72h（典型 30 天～数年依电池健康度）。老卡（>10 年）电池漏液或超级电容衰减是主要失效模式——建议每 5 年在大修窗口做控制器卡健康点检（读 NVRAM 保持测试 + 目视检查漏液），异常即更换。更换后需重新 Download Control Database 并做 Force/Release 验证。
