描述
产品详情

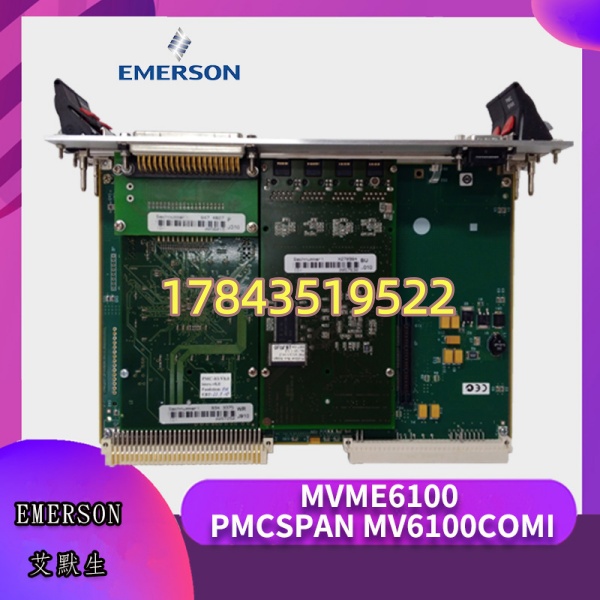

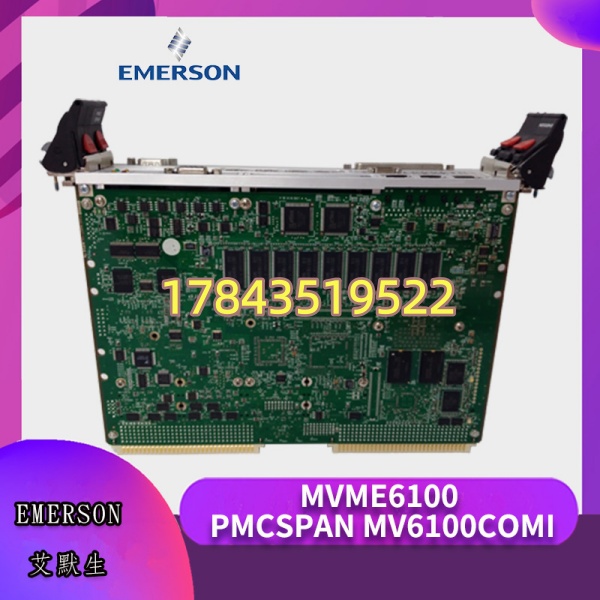

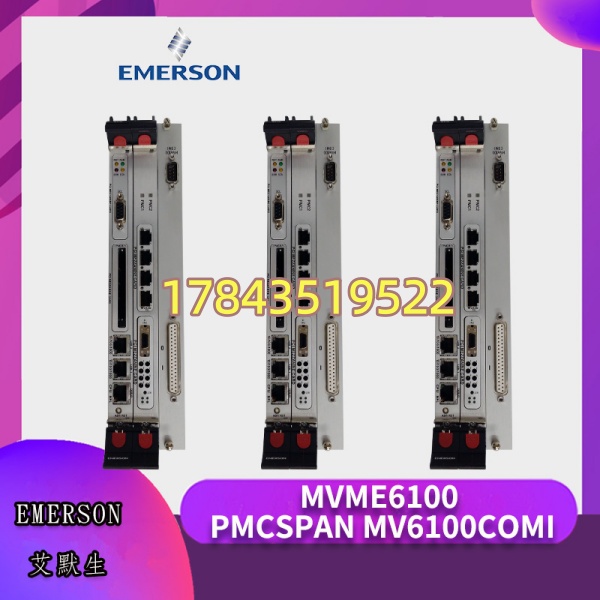

· 型号：MVME6100（完整配置含 PMCSPAN 扩展载板及 MV6100COMI 通信 PMC 时写作 MVME6100-PMCSPAN-MV6100COMI；严格来说不同后缀决定 CPU 频率/内存/以太网 PHY，替换须核对原标签完整配置代码，请以现场拆下板卡铭牌为准）
· 品牌：Emerson Network Power（原 Motorola Embedded / Artesyn Embedded Computing，现部分产线归 Penguin Solutions/Abaco 竞品区间）
· 系列：MVME6100 — High-Performance VME64x SBC with Tundra Tsi148 VME-to-PCI-X Bridge
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MVME6100 Series（例 MVME6100-0161/0163，含 PMCSPAN+MV6100COMI 变体） |
| 制造商 | Motorola→Emerson→Artesyn Embedded Computing |
| 产品形态 | 6U VME Single Board Computer (SBC), 1-slot System Controller capable |
| 处理器(CPU) | Freescale(NXP) PowerPC MPC7447A @1.0GHz 或 MPC7448 @1.267~1.4GHz，含 AltiVec 128-bit SIMD |
| L2/L3 Cache | MPC7447A: 512KB L2；MPC7448: 1MB L2（背侧） |
| 系统内存 | 板载 + 1×200-pin DDR SODIMM，最大 1GB（部分 Rev 支持 2GB）SDRAM，可选 ECC |
| 非易失存储 | 128MB Boot Flash（分两组 64MB）+ 512KB NVRAM（Battery-Backed，保存 MAC/Date/Config） |
| VME 总线接口 | VME64x (ANSI/VITA 1.5)，Tundra Tsi148 PCI-X-to-VME Bridge，支持 2eSST（双沿源同步传输）理论 320MB/s |
| PMC 扩展 | 2×PMC-X Sites（IEEE 1386.1），64-bit PCI-X 100MHz/133MHz，支持 PMC / PrPMC 及 MV6100COMI 等子卡 |
| 以太网 | 2×10/100/1000BASE-TX GbE（Intel/Marvell PHY，其一常作 VME 控制网，其二作应用/调试） |
| 串行端口 | 2~4×EIA-232/422/485（前面板 DB-9 Console + 后 P2 引出），默认 9600-8-N-1 用于 BootROM 调试 |
| USB | 2×USB 2.0（前面板，用于键盘/鼠标或 UFD 启动，依 BIOS/BSP 支持） |
| 显示输出 | 可选 via PMC Graphics 子卡；板上无 VGA（早期少数版有简易 SVGA 经 P2） |
| 看门狗 & RTC | 硬件可编程 WDT + Battery-Backed RTC（CR2032 或板上 VL1220 纽扣电池） |
| 辅助电源 | VME 背板 +5V（典型 4~6A 依 CPU 档）、+12V/-12V（串口辅助）；典型功耗 25~42W |
| 工作环境 | 商业 0~+55℃（需强制风冷 ≥400 LFM）；Conduction Cooled(CC)版 -40~+85℃；5~95% RH 非凝露 |
| 机械尺寸 | 6U VME Eurocard 233.35×160×~20 mm（IEEE 1101.1/10） |
| 支持 OS/BSP | VxWorks(BSP 提供)、MontaVista Linux(PPC)、QNX、LynxOS；MOTLoad / PPCBug 派生 Boot ROM |
| 生命周期状态 | EOL/Discontinued — Artesyn 已发 PN Discontinuance，市面以 NOS 及第三方翻新版流转 |
产品介绍
（E维护者视角切入）现场实测发现，MVME6100 跟它前代 MVME5100 最大的区别是 Tundra Tsi148 桥片——老 6100 终于把 VME 背板带宽从 A32/D32 的几十 MB/s 拉到了 2eSST 的 320MB/s，这对带满槽 I/O 采集卡或运行大块数据映射的实时系统很关键。某个航电试验台碰过一回：老 MVME5100 跑数据采集 VME 总线饱和导致周期性滞后，换 6100 后同一应用帧周期抖动从 ±800μs 缩到 ±40μs——这就是 2eSST 桥的价值。板子本身是 PowerPC G4 架构（MPC7447A/7448），跑 VxWorks 或 Linux RT 都很成熟，BSP 在 Wind River 官网还能下到较新版。
从备件经理视角说，Emerson/Artesyn 已对 系列宣布 EOL，全新原包基本绝迹。流通主要靠 NOS（原厂余货带完整标签）和第三方翻新版（更换电解电容、NVRAM 电池、POST+MemTest 全检、PMC 槽读写测试）。因它是 VME 机架潜在 System Controller——挂掉整柜 I/O 失去主控——归入 ABC 分类 A 类关键 MRO 冷备件，建议每台控制柜区域留 1 块未拆封冷备，每 12~18 月加电自检并核对 NVRAM 电池电压。PMCSPAN/MV6100COMI 是 PMC 子卡（通常提供额外 Ethernet/COM 或专用总线），若你原系统用了须一并确认随板配套，别只买裸 SBC。
应用场景与库存策略
VME 主控 SBC 失效表现成”机架全 I/O 通信丢失”或卡在 MOTLoad > 提示不 BOOT，现场不可修只能更换。原厂 EOL 后进二手/NOS 市场，等件=停机。
- 大型试验台/航电仿真(HIL) VME 架 — 作为 System Controller 运行实时模型与 VME 背板 2eSST 数据交换 — 非它不可因 Tsi148 BSP 与老应用绑定 — 建议：单试验台区域备 1 块冷备(N+1)，密封防静电袋保存，每年大修前加电看 Enum RAM/PMC 通过。
- 半导体/高能物理装置数据采集机柜（VME64x 架构） — 多槽 I/O 同步采集主控 — 非它不可因需 2eSST 带宽及 VxWorks 5.x/6.x BSP 兼容 — 建议：若余寿 >5 年且无升级 VPX 计划，按装机量×1.2 囤 NOS，优先锁定带 PMCSPAN/MV6100COMI 同配版本。
- 遗留工业 DCS / 核电老系统 VME 扩展柜 — 特殊通信 PMC 子卡() 提供与上层 DCS 冗余以太网 — 建议：多装置共用 1 块周转 + VMI 锁定 NOS；注意 Commercial 与 CC(Conduction Cooled) 版不互换（机箱需导热衬垫）。
西部某风洞测控柜，-0163 运行八年，夏季高温季反复报”NVRAM Checksum Error”后彻底不 POST——拆下发现板上 VL1220 电池漏液腐蚀 NVRAM 插座引脚，清洗重植后复活但已耽误 6 小时采集窗口。库房无冷备，最终从另一停用标定台拆来顶替。事后把 （含 PMCSPAN 子卡）列入 A 类 MRO，冷备 1 块并要求每两年开柜检查 NVRAM 电池电压（换新 CR2032/VL1220 并做 NVRAM 初始化写回原参数）。教训一句话：SBC 上纽扣电池是隐形炸弹，漏液毁的不只是配置还有 PCB 走线——备件管理和定期电池更换一样都不能省。
常见问题解答 (FAQ)
Artesyn/Emerson 已 EOL，全新原包极罕见（偶有 NOS 未拆余货）。主流是第三方翻新版（更换老化电解、NVRAM 电池、BGA 重焊、POST+Memory Stress Test、PMC 槽读写验证）。采购必须索要前后板高清照（特别关注 NVRAM 电池座无漏液腐蚀、PMC 插槽弹片完好）、序列号、上电 MOTLoad 自检截图显示识别 CPU/RAM/PMC。价格异常低（<市价 35%）且无测试报告的基本是拆机未测，慎入。
物理都是 6U VME 可插同机箱，但不能互换启动——CPU 架构(PPC G4 MPC7447A vs PPC G4 MPC7410 vs x86 Pentium M)、Boot ROM(MOTLoad vs PPCBug vs BIOS)、CF/Flash 镜像、VxWorks BSP 均不同。若你原系统设计为 (Tsi148 2eSST)，必须换同系列 ，确认原完整配置代码（含 CPU 频率/内存/PMC 子卡如 ）匹配或兼容。
Q3：NVRAM 电池没电了会怎样？怎么处理？
的 512KB NVRAM（通常 Dallas/ST 模块或离散 SRAM+电池）保存 MAC 地址、板序列号、Date/Time、用户非易失变量。电池耗尽→NVRAM Checksum Fail→每次上电进入 “NVRAM invalid, initialize?” 需重新配置或 LOAD ENV 变量。解决办法：更换板上纽扣电池（常见 CR2032 座或 VL1220 焊脚），进 MOTLoad 用
nvedit/nvstore恢复备份参数。建议每 3~5 年预防性更换，发现漏液立即处理防引脚腐蚀。
PMCSPAN 是 PMC 扩展载板/定位件（部分 6100 出厂自带双 PMC-X 槽无需额外”PMCSPAN”，此字符串在报价中常指配置了 PMC 扩展及子卡）； 是具体 PMC 子卡（常见为额外 2×GbE 或 串口/CAN 依配置）。若你原系统机柜插的 6100 上装有 提供与 DCS 通信的冗余网口——换板时必须配同等 PMC 子卡并插回对应 PMC 槽，否则上位网丢失。买前拆下旧板拍 PMC 槽安装的子卡型号照片核对。
Q5：停产有无官方推荐替代？
Artesyn 后续推过 MVME7100（MPC7448/8641D 双核 PowerPC）及 VPX 架构新品，但引脚/BSP/VME 背板不兼容——换需整套应用移植重编译。对存量 VME 柜通常成本不合算，现实是用 NOS/翻新版做全生命周期冷备管理，等有整体数字化改造（迁 VPX 或 cPCI Serial）再考虑整架升级。
