描述
产品详情

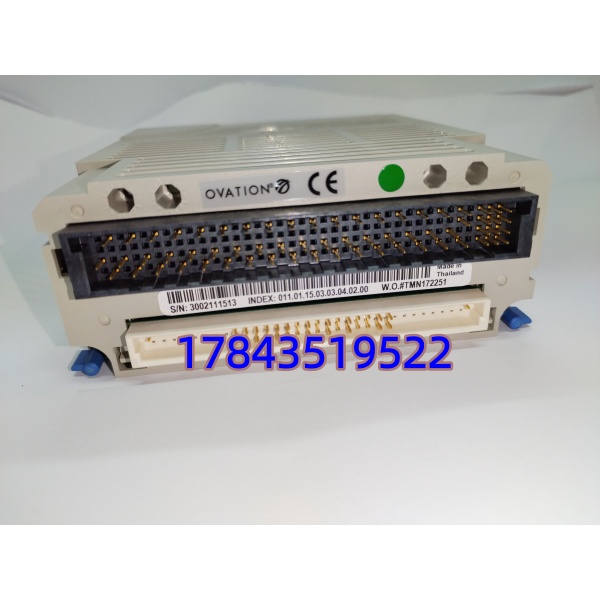

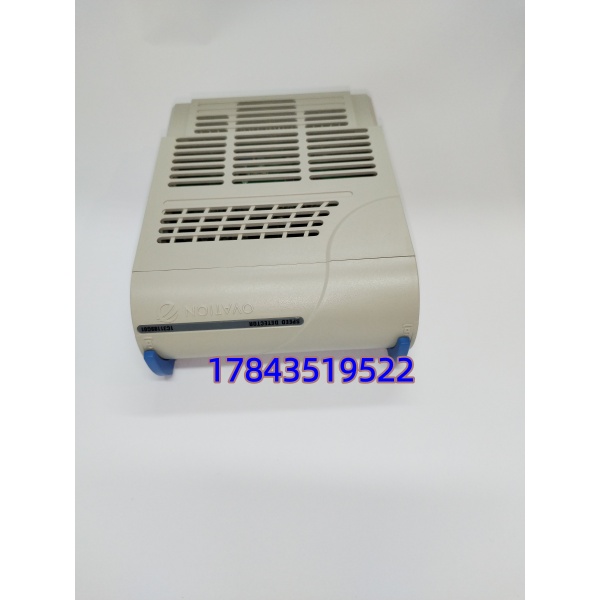

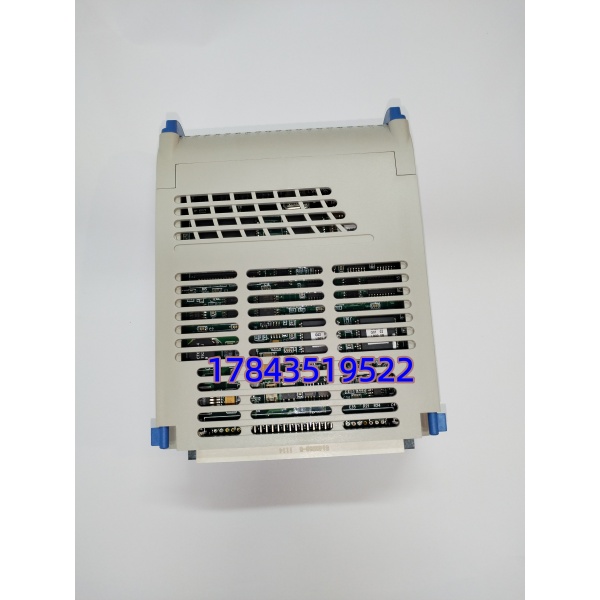

· 型号：1C31189G01（Westinghouse Ovation → Emerson Ovation LC DO 24V DC 固态晶体管模块）
· 品牌：Emerson Automation Solutions — Ovation DCS（原 Westinghouse）
· 系列：Ovation LC Digital Output Module, 24 V DC Sourcing Transistor
规格参数
- 产品 ID：1C31189G01
- 模块类型：Digital Output — 24 V DC Solid State, Sourcing (High-Side Switch)
- 输出通道数：16 点（分成 2 组，每组 8 点共用 1 个 V+ COM
- 输出电压：标称 24 V DC（由外部现场电源经 TB 端子块引入，模块内部开关管接通/断开）
- 额定负载电流：0.5 A / 点 max，每组（8 点）合计 ≤ 2 A，模块总计 ≤ 4 A
- 短路保护：每点电子限流 + 热关断（自动恢复），故障清除
- 隔离：通道↔逻辑侧 光电隔离（≥1500 V DC 测试），通道组间不隔离（共用 V+）
- 导通压降（典型）：≤ 0.5 V @ 0.5 A
- 关断漏电流：≤ 0.1 mA
- 响应时间：接通/断开 ≤ 1 ms（典型）
- 背板供电：+5 V DC（逻辑侧），输出级需外部 24V DC 现场电源接入 TB
- 功耗（典型）：≈ 300 mA @ 5V DC（逻辑）+ 输出级依负载
- 状态指示：面板 PWR（绿）、COMM（绿闪烁）、ERR（红）、各通道 LED 亮=输出 ON
- 配套端子块：通常配 1C31194G01（螺钉 16位 TB）或 1C31194G02（弹簧）——注意与 AI/DI 用的 1B30023H02（24位）不通用
- 机架兼容性：Ovation LC I/O 机架（本地 Drop / 远程 RIO / FDDI Node）
- 工作温度：0℃ ～ +60℃（柜内）
- 存储温度：-40℃ ～ +85℃
- 认证：CE、cULus、FM（依批次）
- 物理尺寸：标准 Ovation I/O 模块单槽宽（≈ 50.8 mm）
⚠️ 有一点要注意：这卡是 24V DC 有源晶体管输出（源型），必须由外部 24V DC 现场电源供 V+/V- 到 TB 端子块，模块不内部生成输出电平。感性负载（电磁阀、继电器线圈）必须并联续流二极管（阴极接 V+，阳极接输出点），否则反电动势击坏输出 MOSFET。另外 DO 固态卡配的是 1C31194G01/G02（16 位窄 TB），别买成 AI/DI 用的 1B30023H02（24 位宽 TB）——宽度不同物理上插不进对应槽。
产品介绍
1C31189G01 是 Ovation DCS 最常用的 24V DC 固态数字量输出卡——驱动就地指示灯、小型电磁阀（带续流二极管）、报警蜂鸣器或经中间继电器放大再控大负载。比继电器输出卡（1C31192G01）开关速度快、无机械磨损，适合频繁动作的点；缺点是不能直接驱动大感性负载且不带交直流混合负载。
坦白讲这卡现场故障多是外部过流/感性反峰打坏单路 MOSFET 或 TB 端子松致输出无效，整卡很少
- 换新模块不需重下装数据库（输出状态控制器刷新）。Westinghouse Ovation 现归 Emerson，该型号仍有限供应（新编号 5X 交叉参考 pin-to-pin 兼容）。老线维护找全新库存或测 OK 拆机件。
应用场景与行业案例
我在现场最常见是火电 Ovation 系统——辅机”启动许可”指示灯、MCC 合闸命令经 1C31189G01 送 24V DC 脉冲中间继电器线包（并续流二极管），柜内统一 24V DC 现场电源。
典型场景：
- 火电辅机启停命令—DO 点驱动 MCC 内部 24V DC 继电器线圈（经中间继电器隔离），Ovation 逻辑闭合输出
- 化工厂 SOV 小功率驱动—直接带低功耗电磁阀（<0.5A）配二极管吸收，省中间继电器
- 控制室光字牌/蜂鸣器—DO 点亮就地报警灯或触发
- 老线 MRO 备件—某路 MOSFET 击穿（感性负载无吸收）致常输出，热插拔换卡恢复
真实案例：北方某 200MW 热电厂化水系统，一块 1C31189G01 第 3 通道常亮不灭——关逻辑输出仍测得输出端 24V。量发现该路驱动旧 SOV 线圈未并续流二极管，反峰逐步劣化 MOSFET 致击穿导通。因组态支持热更换：拔旧（TB 端子不动）→插新→确认 PWR/COMM→强制 ON/OFF 验证各点——全程恢复。后要求全厂 24V DC DO 驱动感性负载必须并 1N4007 类续流二极管，新柜 Standard Design 已写入。
常见问题解答 (FAQ)
Q1：支持热插拔吗？更换步骤？
支持 Ovation I/O 热插拔。步骤：记录当前输出状态 → 松锁扣 → 拔出（TB 端子块留柜）→ 插新模块 → PWR/COMM 灯正常后确认输出通道 LED 与逻辑一致（控制器自动刷新）。拔瞬间该点输出短暂消失，重要跳闸/启动令建议先手动置安全位或确认冗余逻辑。
Q2：和继电器 DO（1C31192G01）能互替吗？选哪个？
物理插槽兼容但功能不互替。固态 DO（1C31189G01）= 24V DC 有源晶体管，快、无机械寿命，适合指示灯/小阀/中间继电器（必须续流二极管）；继电器 DO（1C31192G01）= 干接点，可交直流负载、耐感性负载更好（仍建议吸收），适合直接带大线圈或交流 110V 负载。依负载类型选型，买前核对原槽位标签 “24V DC DO” vs “Relay DO”。
Q3：端子块用哪个？和 AI 的一样吗？
DO 固态卡配 1C31194G01（螺钉）或 1C31194G02（弹簧）——16 位窄 TB。AI/DI 模块用的是 1B30023H02（24 位宽 TB），宽度不同不可互插，物理上也卡不进对方槽位。采购时确认原柜 TB 型号。
Q4：外部 24V DC 怎么接？不接会怎样？
TB 端子块标有 V+ / V-（或 COM），须稳压 24V DC 现场电源（典型 21–28V）。未接：输出点恒为 0V（OFF），模块逻辑侧 PWR 仍亮——容易误判为程序问题。建议 AO/DO 卡回路电源进柜设独立空开并监视电源故障信号。
Q5：Emerson 新编号（5X 开头）和 1C31189G01 关系？
5X 开头是 Emerson 后期重编 Catalog No.（如 5X00304G01 之类依批次），电气/pinout/固件完全兼容 1C31189G01，可直接替代。采购老编号缺货时间有无对应 5X 交叉参考。
