描述
产品详情

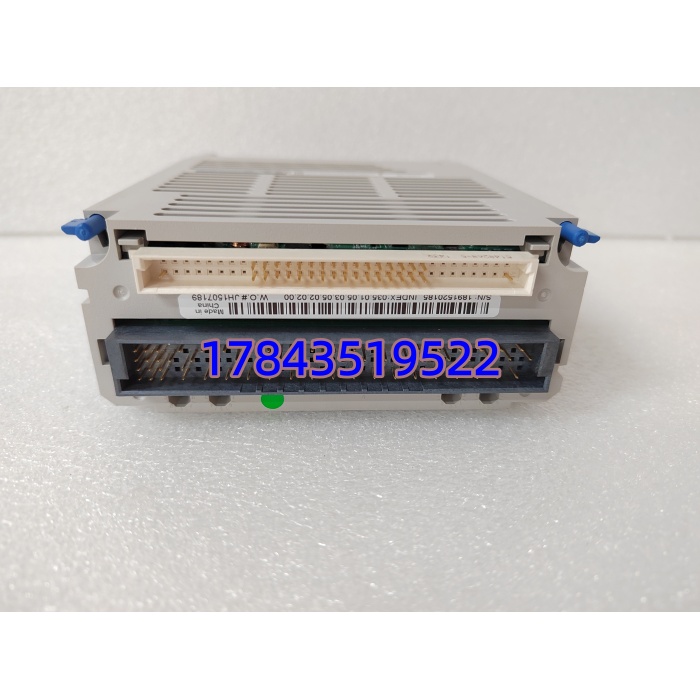

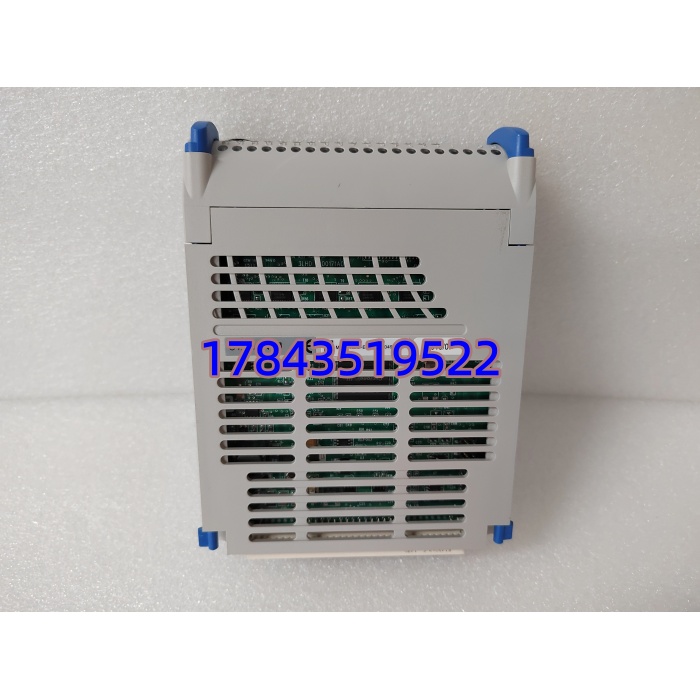

· 型号：5X00499G01
· 品牌：Westinghouse / Emerson（Ovation DCS）
· 系列：Ovation 1C31xx-compatible I/O Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Emerson Ovation 32-Channel Digital Input Module (5X00499G01) |
| 兼容系统 | Emerson Ovation Distributed Control System（与原 Westinghouse Ovation 机架兼容） |
| 模块类型 | 高密度数字量输入（DI），需配 Ovation 终端板（Typical: 5X00062G01 34-pin 引出） |
| 输入通道 | 32 路独立 DI，分 4 组，每组 8 通道共用一个公共端（COM） |
| 输入电压 | 标称 24 VDC（18–32 V 工作范围），通过板上跳线可选 48 VDC（40–60 V 范围），请以实物丝印为准 |
| 逻辑电平 | ON（True）: ≥15 VDC @ 标称；OFF（False）: ≤5 VDC |
| 输入类型 | 湿接点（Sink/Source 均可，依现场 COM 接线），兼容干接点（无源触点） |
| 输入电流 | 典型 3–7 mA/通道 @ 24VDC |
| 电气隔离 | 通道组↔系统逻辑地 500 V AC（1 min），通道组间通过公共端隔离 |
| 响应时间 | ≤10 ms（滤波可组态），模块硬件响应 <1 ms |
| 状态指示 | 前面板 LED：Module OK（绿）、Fault（红）、每通道/组状态（依固件版本） |
| 诊断功能 | 板载电源/通信自诊断，断线/短路上报（需 Ovation 工程组态启用诊断） |
| 热插拔 | 支持在线更换（插回自动重初始化并与控制器建立 I/O 链接） |
| 背板供电 | +5 VDC 由 Ovation I/O 机架背板提供，典型 ≤ 0.8 A |
| 安装方式 | 插入 Ovation 标准 I/O 机架（如 1D51201G01），前端锁紧杆固定 |
| 工作环境 | 0 ~ +60℃（运行，部分资料宽温 -20~+70℃），5~95% RH 非凝露 |
| 认证标准 | CE / UL / cUL，符合 IEC 61000-4 EMC，电厂 DCS 应用参考 IEEE 472 |
产品介绍
现场碰到过 DI 卡整组 8 点”假 ON”——查下来是 5X00499G01 某组光耦被感应雷打穿，换卡后恢复正常。这块是 Ovation 后期引入的 32 路 DI 模块（与经典的 1C31203G01 同代兼容机架），主要差异是多一个板上跳线可选 48VDC 输入（部分电厂循泵房用 48V 信号制式），其余通道结构、底座接口和 LED 指示基本保持一致。装在 Ovation I/O 机架里采集电机运行反馈、阀门限位、就地急停、保护继电器辅助触点等二进制状态，经背板送控制器参与顺控和联锁。
严格来说，5X00499G01 与 1C31203G01 在物理插槽和终端板（5X00062G01）上是可互换的——前提是你的现场信号制式匹配（24V vs 48V 跳线位置）。若原工程组态为 1C31203G01 槽位类型直接换 5X00499G01 一般无需改组态，但建议进 Ovation Developer Studio 确认槽位 I/O Type 未锁定老 PN，少数极早期（v3.x 以前）需刷新 I/O 描述文件。不适合做 SOE 高速时间戳采集（SOE 用专用模块如 1C31205G01）。
替换与升级建议
✅ 直接替换
- 5X00499G01 ←→ 同型号（Emerson/Westinghouse 标）：直接热插拔，Ovation 工程数据库无需改动，插回自动联机（约 10–30 秒绿灯亮）。工作量 < 5 min。
- 1C31203G01 → 5X00499G01：同机架同终端板（5X00062G01），物理电气兼容；确认跳线设为 24VDC（与现场信号一致），多数情况下无需改组态直接替换。
⚠️ 软件兼容（需核对/小改）
- 5X00499G01 → 1C31203G01：反向替换同样兼容，但若 5X00499G01 曾启用 48VDC 跳线模式而现场实际是 24V 信号，需先拨回 24V 跳线位置再装入，否则通道不识别。
- 若原工程槽位类型被锁定为旧 PN（如仅识别 1C31203G01 特定 Hardware ID），极少数情况需更新 Ovation I/O Catalog 文件——咨询 Emerson 服务工程师或重扫 I/O 硬件通常可自动识别。
❌ 硬件不兼容
- 1C311xx 模拟量/AO 卡底座不同，不能替。
- DeltaV / Fisher / Provox I/O 卡与此完全无关，勿混淆订购。
若无同代库存通常靠渠道调货（New Surplus 为主，全新原厂已逐步 EOL）。建议发我现场所用终端板型号二次确认。
