描述
产品详情

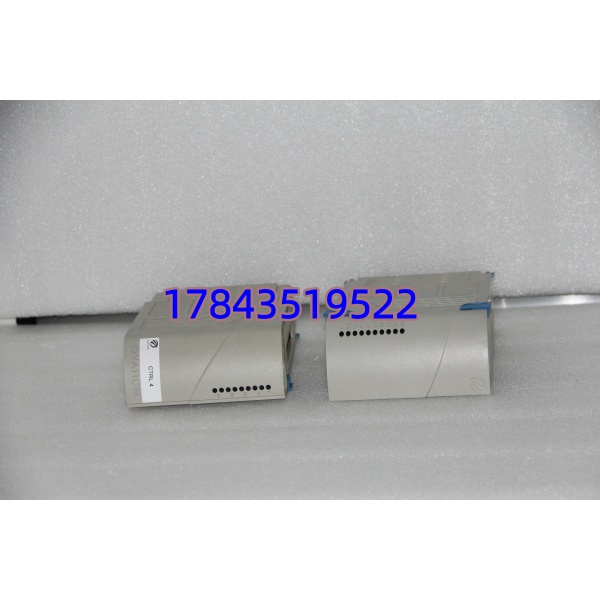

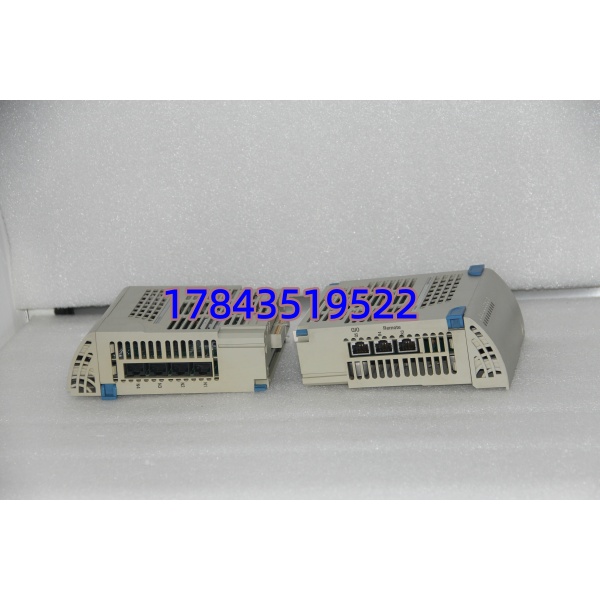

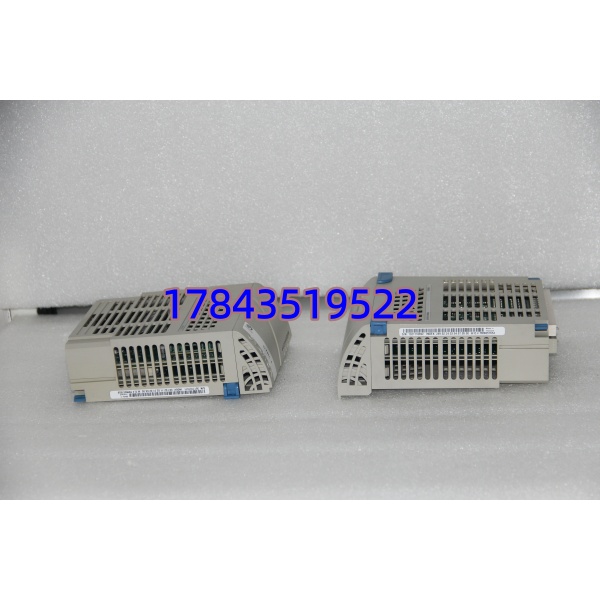

· 型号：5X00226G02
· 品牌：Westinghouse（现Emerson Ovation产品线）
· 系列：Ovation DCS Chassis Power Supply Module（西屋原产版，后继参考5X00481G01等）
规格参数
- 备件号：5X00226G02（西屋原厂Ovation机架电源，G02为版本/修订号，G01为低版本通常可互替需核对）
- 产品类型：Ovation I/O Controller Chassis 内置电源模块（插机架左侧/右侧专用电源槽位）
- 输入电压：AC 100–240V，50/60Hz（宽范围开关电源，典型 115/230V 自适应）
- 输出电压1：+5 V DC（背板总线逻辑供电，典型 5V±2%，最大电流依机架类型约 8–15A需核对手册）
- 输出电压2：+24 V DC（供现场I/O回路参考/部分内部配电，典型 24V±5%，约 2–4A）
- 额定功率：约 120–150W 总（依具体机架配置，以原铭牌为准）
- 冗余支持：支持1+1并机冗余，双电源模块自动均流，单台故障另一台无缝接管
- 热插拔：支持在线插拔更换（冗余配置下拔故障件不停机；单电源配置拔会掉整个机架）
- 状态指示：Power Good（绿）、Input OK、Fault/Alarm LED
- 保护功能：过压/过流/短路/过温保护，输入端保险丝
- 冷却方式：自然对流（无风扇）或机架风道辅助
- 安装：插入Ovation机架专用电源槽（非I/O槽），带锁定手柄，DIN导轨或机架导轨锁定
- 工作温度：0～+60℃，存储 -40～+85℃，湿度 5～95% 非凝露
- 尺寸（约）：同Ovation单槽宽度×机架高度×深度（依具体机架170/340mm深），防护等级 IP20
- 认证：UL / cUL / CE / CSA（依生产批次）
- 生命周期：已停产（Westinghouse-era Legacy），原厂建议评估 5X00481G01 / 5X00706G01 替代（需确认机架兼容性）
产品介绍
5X00226G02是Ovation系统西屋原版机架电源——插在I/O机架或控制器机架两端的电源槽，把车间AC 110/220V转成+5V（给背板电子模块逻辑）和+24V（内部参考/部分现场配电）。它不参与过程控制，但一挂整架I/O或全部控制器掉电——是DCS柜里最容易被忽视却最要命的单点故障源之一，尤其非冗余配置的机架。
坦白讲这电源电解电容老化是通病，15年以上老厂Ovation机柜建议至少备一块。新Emerson机架电源（5X00481G01等）外形接近但连接器引脚定义可能有差异，老西屋机架不推荐贸然换新版——先问Emerson确认兼容，否则老线还是找同号5X00226G02最安全。
应用场景与行业案例
痛点切入
我在现场遇过早上开机Ovation远程I/O架所有模块SF灯灭、无显示——量进线220V OK但电源模块PG灯不亮、风扇不转，确认电源死掉。整架32点DI+8点AI全掉，汽机侧辅机状态全失。这种事多发生在长期运行未经历停电的老装置，电容干涸后第一次上电或雷击浪涌击穿。
典型场景
- 火电厂Ovation主控/辅机I/O机架 — 西屋原装机架配5X00226G02，非冗余单电源或双冗余配置
- 石化常减压装置区远程I/O柜 — 高温环境加速电容老化，电源先于模块失效
- 核电厂BOP辅助系统Ovation机柜 — 保留西屋原版硬件不做大改，只做MRO替换
- 老WDPF→Ovation迁移项目 — 混用西屋原机架+Emerson新模块，电源仍为5X00226G02
真实案例
南方某350MW机组DCS点检发现#2远程I/O架电源Fault灯黄亮但PG绿——测得+5V输出跌落至4.65V（临界），所有模块勉强工作。趁停机窗口拔出旧电源（冗余配置有另一台扛着），插入备件5X00226G02——锁紧后约10秒PG绿灯亮、Fault灭、电压回升5.02V。老师傅说”电源灯微黄就得盯，真灭了就是一次非计划停机”。
常见问题解答 (FAQ)
Q1：支持热插拔吗？拔的时候会影响运行吗？
冗余配置（两台并机）下可在线拔故障件，另一台承接负载，I/O不停。单电源配置拔掉=整架掉电=I/O全丢、控制器可能报Station Fail——严禁在线拔单电源机架的电源模块。换前确认冗余状态。
Q2：G01和G02能互替吗？新机架能用5X00481G01替代吗？
G01/G02通常可互替（版本差异，核对铭牌输入电压范围一致）。5X00481G01是Emerson新代机架电源，物理尺寸/插头可能不同，西屋原机架（Westinghouse-era chassis）直接装可能不兼容——必须查Emerson兼容性矩阵或问原厂，老线建议坚持5X00226G02同号。
Q3：怎么判断是电源坏 vs 背板短路 vs 机架保险？
拆下电源空载（或最小负载）通电测输出端+5V/+24V。有输出→查机架背板短路/模块短路拉低电压；无输出且输入AC正常→电源本体坏概率大。注意有些版本需接最小负载才能启振。
Q4：二手/拆机件怎么验？
插测试机架或假负载，量+5V/+24V输出，PG LED亮。要求卖家提供上机架点亮照片。目视检查高压侧滤波电容无鼓包漏液、风扇（如有）无异响卡滞。到货先空载试半小时再装机。
