描述
产品详情

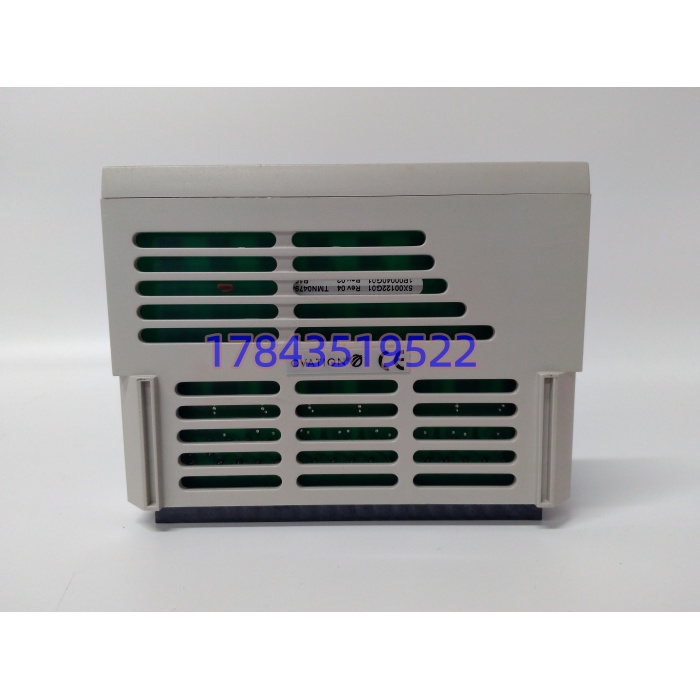

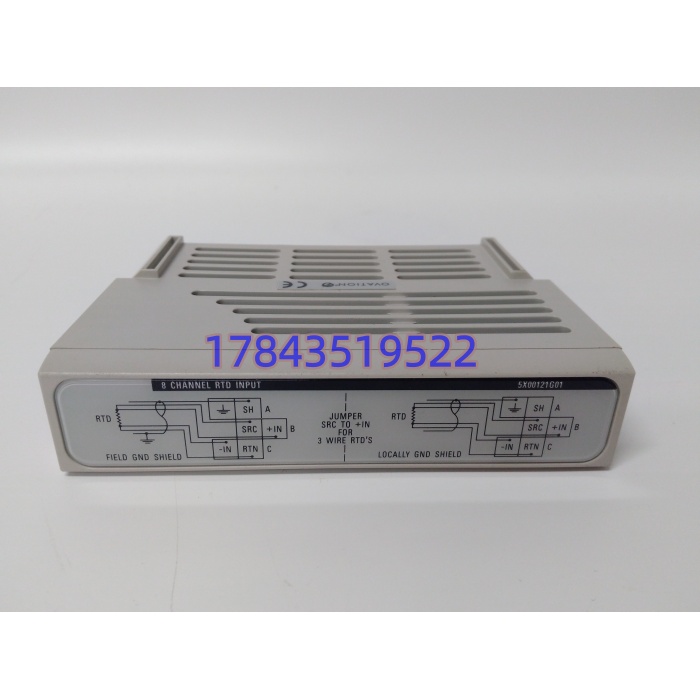

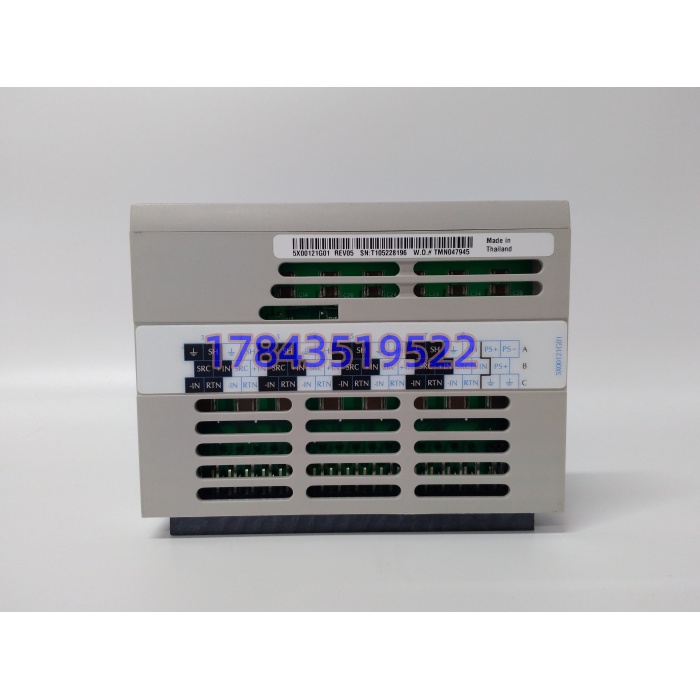

· 型号：5X00121G01
· 品牌：Emerson（原 Westinghouse）
· 系列：Ovation DCS I/O PMOD
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | 5X00121G01，Ovation 模拟量 I/O 特性模块（PMOD） |
| 产品类型 | Personality Module（I/O 卡参数配置子板） |
| 所属系统 | Emerson Ovation DCS（原 Westinghouse 分散控制系统） |
| 适配主卡 | 1C31116G04（TC/RTD 8 通道输入卡）等 Ovation 模拟量卡 |
| 核心作用 | EEPROM 内预置传感器类型、量程、滤波、开路检测模式，主卡上电读取后自配置 |
| 传感器映射 | 常见配置为 RTD 型（Pt100/Pt1000/Cu10 等），具体由 EEPROM 内容决定；渠道笼统写”8 路 RTD”是把主卡能力错贴到 PMOD 上 |
| 机械形态 | 小型 PCB 子板，插在 I/O 卡正面/侧面的 PMOD 插座上，靠机械键位防呆 |
| 电气接口 | 4–6 针插座与 I/O 卡内部总线对接，无对外现场端子 |
| 供电 | 由 I/O 卡背板供电，无独立电源端子 |
| 诊断 | 无独立 LED；状态通过 I/O 卡面板的 OK/FAULT 灯及 Ovation 诊断软件反映 |
| 尺寸防护 | 约 50×30×10 mm 级 PCB，无外壳、无 IP 等级；渠道标”铝合金外壳 IP65″是把现场端子板（TBQM/TBST）参数错贴 |
| 工作温度 | 随 I/O 卡机箱环境，典型 0~+60 ℃（柜内） |
| 生命周期 | Ovation 平台 Emerson 仍维护但老款 PMOD 逐步退出，5X00121G01 渠道普遍按停产存量/New Surplus 标价 |
| 互换性 | 同型号 PMOD 可互换，但跨型号（如 TC 型 PMOD 换 RTD 型）会改变主卡量程和开路检测逻辑，需同步改工程组态 |
产品介绍
从维护者视角切：Ovation 柜里最容易被人忽略的就是这种指甲盖大的 PMOD——它没灯、没端子、没接线，藏在 I/O 卡的防尘罩底下，但拔错了它，1C31116G04 上电后读到的 EEPROM 告诉你”我是 J 型偶”，现场实际插的是 Pt100，整槽 8 个温度点全漂，运行工看到的是”温度指示异常”而不是”模块故障”，查了一圈热电偶补偿导线、查了端子板螺丝，最后才发现是 PMOD 被人上次换卡时顺手插错了一个。在某个 600 MW 机组锅炉壁温项目里碰过：原柜 1C31116G04 配的是 5X00121G01（RTD 型），检修时换了块备用的 1C31116G04，但备卡上插的是 5X00119G01（TC 型 PMOD），上电后 Ovation 按热电偶配置 ADC，128 个壁温点全部偏高 20~40 ℃，锅炉升温曲线全歪，被迫降负荷运行 6 小时。
它严格来说只在同传感器类型内互换：5X00121G01 标定为 RTD 参数集，换到 TC 型主卡上虽然物理插得进去，但 EEPROM 里的量程系数、开路检测模式全不对，Ovation 不会报错只会给错数。供应链上 Emerson 原厂对老款 PMOD 的供货态度是”有库存就发，没库存建议查授权分销商”，2026 年渠道价 800~3500 元浮动（拆机 800~1500、New Surplus 1800~3500），价差主要来自”带原厂防静电包装+可追溯批次”vs”裸板无包装”。存量 Ovation 站备 PMOD 的策略不是囤一堆，而是在备 I/O 主卡时确保主卡上插的 PMOD 型号正确、EEPROM 内容未被改写，比事后查温度漂移再倒追 PMOD 省心得多。
应用场景与库存策略
PMOD 出问题的表现最阴：I/O 卡 OK 灯绿、Ovation 不报模块故障、但整槽温度/模拟量读数系统性偏移，偏差方向一致（全偏高或全偏低），因为 EEPROM 里的量程系数错了。等运行工发现”锅炉壁温和昨天同负荷差太多”才倒查。
- 火电锅炉壁温/汽包水位温度（Ovation + 1C31116G04）：每个 I/O 柜按在线卡数的 10% 备 PMOD，优先备 RTD 型（5X00121G01）和 TC 型各若干，原厂 New Surplus 或授权翻新，库龄 ≤5 年，存放时防静电袋密封并记录 EEPROM 版本。
- 核电/生物质电厂 Ovation 改造保留：建议供应商 VMI 代管，再订货点 = 在线 RTD 卡槽数×0.1 向上取整，PMOD 与 I/O 主卡绑定存储。
- 石化加热炉温度监测：可容忍 4h 停机，自身零库存但合同锁 48h 发货违约条款，区域兄弟厂互备。
- 院校 DCS 教学台：别囤整批，留 1~2 块不同型号 PMOD 讲”I/O 性格配置”概念即可。
真实案例：2023 年华北某 600 MW 超临界机组临检，锅炉壁温 1C31116G04 卡故障，热工班换上库存备用卡，但备卡上插的是 5X00119G01（TC 型 PMOD，原用于另一段烟温测点），现场实际接 Pt100。上电后 Ovation 按热电偶 mV 信号配置 ADC 前端，128 个壁温点全部偏高 25~45 ℃，锅炉升温曲线偏离设计值，被迫降负荷至 70% 运行 6 小时。库存系统”5X00121G01″有 3 块，但全在另一面柜的备用卡上插着没拆。从上海授权商调原厂 2018 批次 5X00121G01，顺丰次日到，停机 8 小时（含降负荷+换 PMOD+重新校准），按降出力考核折机会成本约 14 万。之后 ERP 规则改了：PMOD 不允许单独建库存条目，必须与 I/O 主卡绑定存储，备卡出库前强制核对 PMOD 型号与现场传感器类型一致，并在备件袋外贴”RTD/Pt100″或”TC/J”醒目标签。
