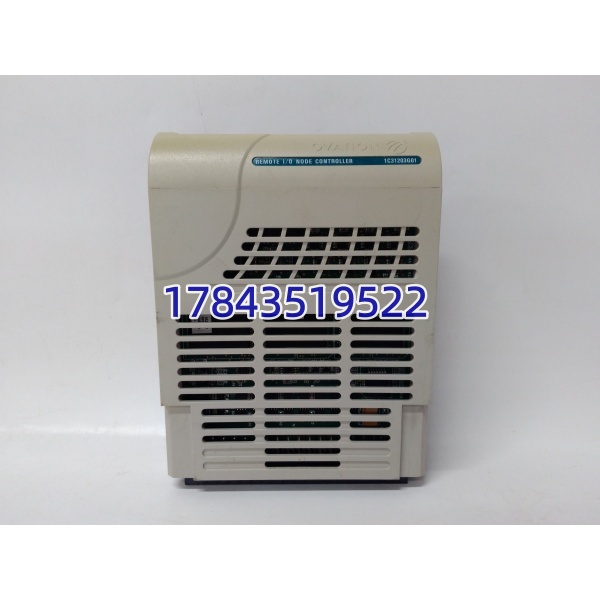

产品详情
· 型号：1C31203G01
· 品牌：Emerson（Westinghouse Ovation™，USA）
· 系列：Ovation Distributed Control System — Digital Input Module
规格参数
- 模块名称：1C31203G01 — Ovation Digital Input Module, 16-Channel, 24 V DC
- 适用系统：Emerson Ovation DCS（OCA/OCR/OCC 控制器），Drop I/O 或 RPC 远程 I/O 机架
- 输入通道：16 路独立可分组（通常每 8 通道共用 COM 端子）
- 额定输入电压：24 V DC（操作范围 15–30 V DC）
- 逻辑电平阈值：ON（Logic 1）典型 ≥ 13 V DC @ 2–4 mA；OFF（Logic 0）≤ 5 V DC
- 输入类型：正逻辑 Sink（灌电流型）——现场开关闭合送 24V 入通道，COM 端接 0V（电源负极/公共）；支持干接点（需外供 24V 或经基座上拉）
- 输入电流：典型 2–4 mA @ 24V（每通道），总模块输入电流依激活通道数
- 输入延时（滤波）：固定 ~10 ms（部分早期版软件可配 0–64 ms，通常出厂 10 ms）

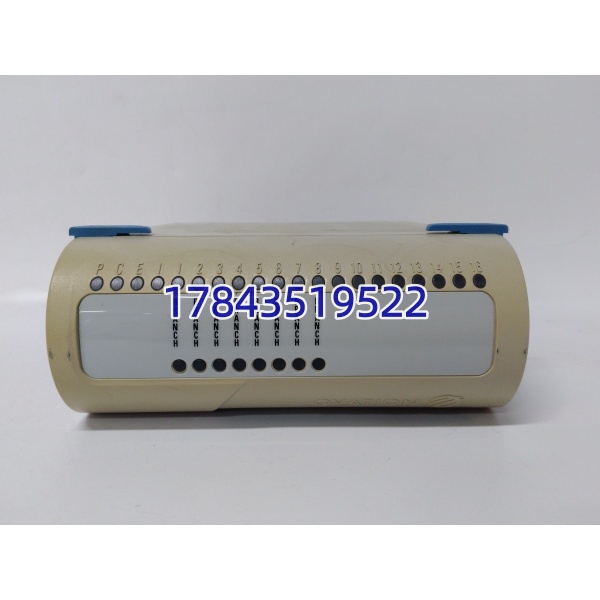

- 通道指示：前面板每通道独立绿色 LED（ON = 输入有效 / 逻辑 1）
- 模块状态 LED：OK（绿）、FAULT（红/黄）
- 电气隔离：通道组–背板总线 ≥ 500 V AC（功能隔离）；通道组间共 COM 不隔离
- 背板供电：+5 V DC 来自 Ovation I/O 底座背板，典型功耗 ≤ 1.5 W
- 现场电源：24 V DC 由外部供电（模块不向外供现场电源，仅检测电平）
- 安装底座：Ovation I/O Base Assembly（常见匹配 1C31116G01 / 1C31125G01 等 ICP Base ——须确认您现用底座 Part No.）
- 工作温度：0 ℃ ～ +60 ℃，储存 -40 ～ +85 ℃
- 湿度：5 % ～ 95 %（非冷凝）
- 防护等级：IP20（柜内安装）
- 认证：UL、CSA、CE、NRC RG 1.97（核电适用版本），FM Class I Div 2（依具体版本）

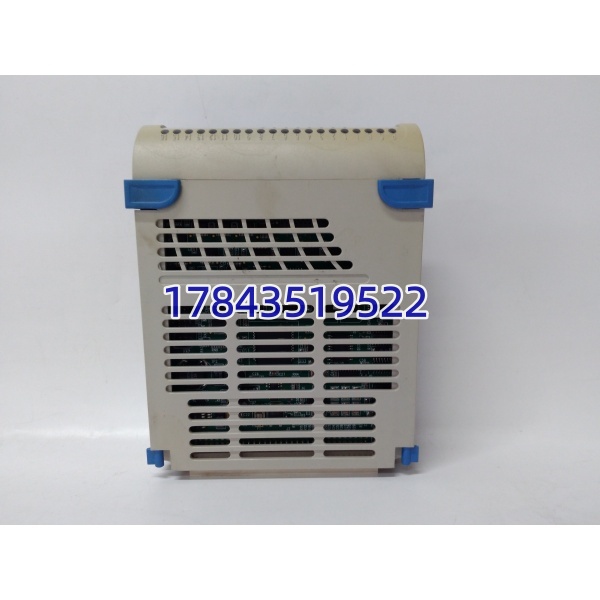

产品介绍
1C31203G01 是 Ovation 系统标准 16 通道 24V DC 数字量输入卡，负责把现场按钮、限位开关、电机运行/故障继电器触点、压力/流量开关等开关量送进控制器参与顺控（启停步序、联锁保护、设备状态监视）。每通道有独立绿色 LED——这是现场排查神器，柜前短接对应通道入端对 COM 看灯亮不亮就能区分是线问题还是卡问题。
与 AI 不同 DI 卡无断线诊断（干接点断开和未闭合稳态无法区分除非程序做脉冲测试），但皮实抗干扰。我现场遇过最多的是：保运说”限位开关到位 DCS 没变位”——短接模块对应通道灯亮 → 说明通道 OK，查现场线发现端子松或 24V 供 COM 熔丝烧；灯不亮换模块或交叉测试确认通道坏。Ovation DI 卡故障率低但静电打坏输入光耦偶有发生，老厂建议留冷备。
应用场景与行业案例
最典型痛点：输煤皮带拉绳开关动作后 DCS 无报警——柜前短接 DI Ch.x 对 COM 看灯亮→线没问题查开关本身；灯不亮→量 COM 对 0V 有 24V→确认模块该通道光耦坏，换 1C31203G01 恢复。
典型场景：
- 火电汽机/锅炉辅机顺控：1C31203G01 采集泵/风机运行、停止、故障反馈，送 Ovation 做启停步序联锁。
- 核电厂常规岛 BOP 系统：非安全级 DI 采集阀门限位、油箱液位开关等。
- 化工厂配料/反应釜顺控：现场按钮盒、气动阀末端限位经 MTL 栅进 Ovation DI。
- 老 WDPF II 升级 Ovation：保留现场接线（经新 I/O Base 重接线），换 1C31203G01 获 LED 指示与更高密度。
真实案例：某 600MW 超临界机组除灰程控（Ovation 系统）运行人员反映 #4 仓泵”进料阀开到位”反馈时有时无导致步序卡死。到柜前短接 1C31203G01 Ch.11 入端对 COM——LED 亮确认通道 OK；量 COM B 对 0V = 24.3V OK；顺线追到现场端子发现进料阀限位开关引出线中间压接端子氧化虚接（通断阻值飘）。重新压接线后正常。同期抽检该 Drop 两块 DI 卡——一块 Ch.5 光耦坏（短接无 LED、量输入级电阻异常），从备件柜换测过拆机 1C31203G01 原位替换（同底座 1C31116G01，不拔现场线只拔模块后排线），Drop Verify PASS 无报警。保运说：”Ovation DI 卡就仗着灯多，一眼能看是哪路问题。”
