描述
产品详情

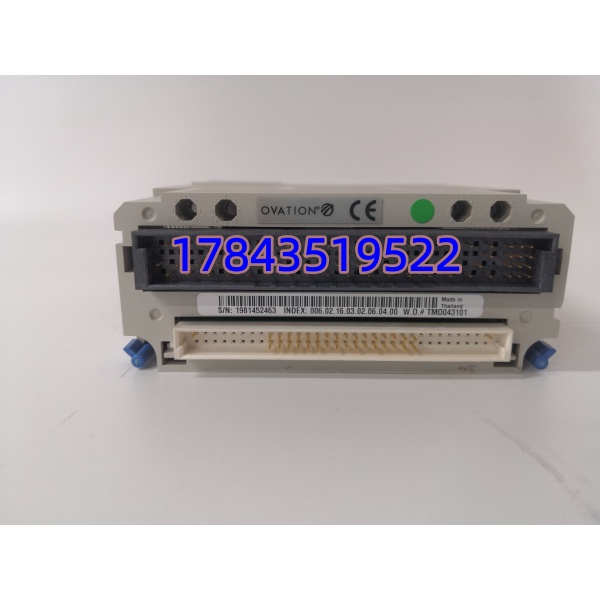

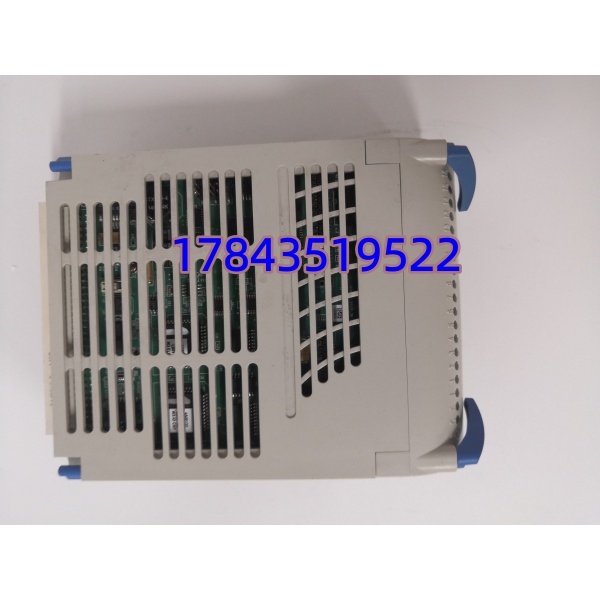

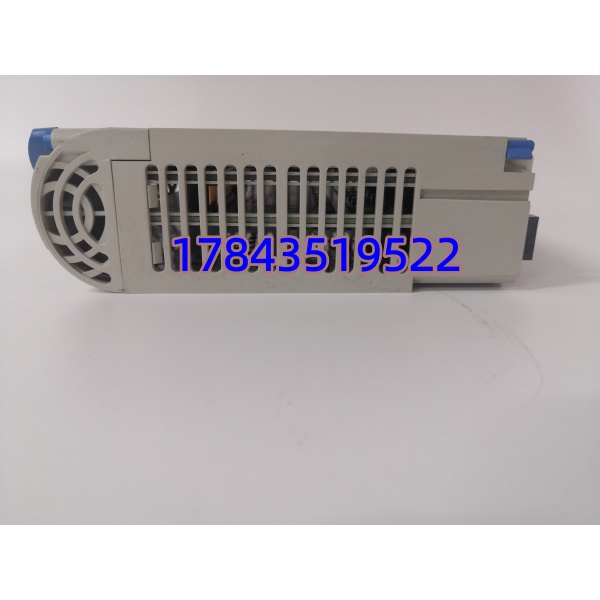

· 型号：1C31157G02
· 品牌：Emerson（原Westinghouse Ovation系列）
· 系列：Emerson Ovation DCS，LCI/RCI机架组件
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 1C31157G02（硬件版本G02，EIM以太网接口模件） |
| 制造商 | Emerson Automation Solutions（原Westinghouse Ovation） |
| 所属系统 | Ovation Expert Control System DCS |
| 模块类型 | Ethernet Interface Module（EIM），用于LCI/RCI机架 |
| 网络接口 | 2×10/100 Mbps以太网端口，RJ-45，支持独立或冗余模式 |
| 通信协议 | Ovation专有实时控制协议（基于IEEE 802.3），UDP/IP用于工程站 |
| 冗余能力 | 支持双EIM配置，单端口/单模块故障自动切换至备用链路 |
| 安装位置 | Ovation LCI（Local Control Interface）或RCI（Remote Control Interface）机架 |
| 热插拔 | 支持带电插拔，系统自动识别并恢复通信（请以原厂手册为准） |
| 状态指示 | 前面板LED：POWER、LINK/ACT、REDUNDANCY STATUS |
| 工作温度 | 0°C至+60°C（核级NEK/IEEE 323版本可选，常规工业柜内） |
| 湿度范围 | 5%至95%非冷凝 |
| 隔离/防护 | 模块级电气隔离，机柜内IP20，核级版本通过IEEE 323鉴定 |
| 固件依赖 | 严格来说，它只在固件v3.2以上支持完整的冗余切换逻辑；老版本v2.x在双EIM热备时偶尔会报链路震荡，升级固件前务必在测试架验证 |
产品介绍
从维护者视角切进来：这玩意儿不是普通交换机模块，而是Ovation DCS架构里LCI/RCI机架的“神经接头”。现场实测发现，EIM跑的是Emerson专有实时协议而非标准TCP/IP栈，刻意避开通用协议栈的抖动，保证控制回路确定性在毫秒级。它坐在I/O处理器和控制器网络中间，把温度、压力、阀门位置这些现场信号打包扔给控制器，再把下行指令拆给DO/AO模块。某个项目里碰过一次，半夜EIM的RED灯常亮，LINK闪断，翻日志才发现是同柜变频器动力线没和EIM网线分开走，屏蔽层柜内两端接地拾了共模噪声——换了根单端接地的双屏蔽线才消停。
供应链层面看，Ovation原厂早把1C31157G02划入生命周期末期，新线直接用Ovation VP的更新代EIM（比如5X系列），但国内存量电厂、水厂还有大量早期LCI/RCI机架跑着G02 revision。TCO角度算笔账：原厂新件交期动辄12–16周且报价畸高，现场一旦EIM挂掉又没冷备件，通信全断等于机组逼停，每小时停机损失按百万计。我的做法是把这类关键通信卡划为A类备件，ABC分类里给最高优先级，哪怕停产也战略囤1–2件拆机翻新做Buffer stock，总持有成本远低于一次非计划停机。
应用场景与库存策略
痛点切入：在350 MW燃煤机组里，LCI机架的EIM要是单点故障且无冗余配置，I/O通信全断直接触发MFT（主燃料跳闸），非计划停机一次光煤耗浪费加电网考核就是六位数起步。更麻烦的是原厂交期拉到三四个月，紧急采购只能找二手市场，价格翻三倍还得赌成色。
典型场景与备货建议：
- 火电厂/核电站辅机控制：LCI/RCI架在给水泵、送引风机控制柜，EIM负责把轴承温度、振动、阀门反馈送控制器，非它不可因为Ovation专有总线协议，普通网卡插不进去；建议按N+1冗余配双EIM，另在备件库留1件冷备件做Buffer（A类ABC）。
- 市政水厂/污水厂DCS：远程RCI架在取水泵站，通过光纤+EIM连主控室，非它不可因为老Ovation系统不支持第三方转换；建议由供应商代管（寄售库存），签SLA保证48小时到场，避免厂内资金压死在冷门卡上。
- 化工装置ESD关联I/O：紧急停车系统的LCI架靠EIM通信，非它不可因为安全回路要求热插拔不停机更换；建议Last-time-buy时一次性囤2件（一用一备），停产件别指望后续补货。
- 造纸/制浆连续生产线：干燥部Ovation控制架用EIM，非它不可因为停机再升温要烧掉整天蒸汽和化学品；建议把EIM和电源、I/O处理器绑成“关键套件”一起备，别只单买一张卡。
真实案例：背景是华北某热电联产项目，#3机组Ovation系统LCI机架跑着一对1C31157G02做冗余EIM。某个春检日，白班做柜内除尘时误碰了主用EIM的RJ-45接头，接头内弹片断裂，LINK灯灭，RED灯常亮，备用EIM自动接管没跳车——但工程师站弹出“EIM-A故障，单链路运行”。危机是当晚峰荷，若备用也挂就MFT，而库房查台账发现冷备件为零（上一年盘点把这张G02当“低使用率”划到C类，没补）。紧急调货解决：翻供应商群找到300公里外另一电厂刚退役的同型号拆机件，对方开车送过来，热插拔换上故障件，冗余恢复。库存策略的反思：回来就把所有Ovation通信卡从C类提到A类，Last-time-buy窗口关门前囤了2件拆机G02做Buffer，并在SOP里写明除尘必须先把EIM链路切到备用再碰接头。
常见问题解答 (FAQ)
- 当前库存状态与原厂交期？原厂已生命周期末期，新件基本只走备件渠道或二手拆机，交期12–20周且价格极高；主流MRO渠道通常有翻新/拆机现货，1–3工作日发出，但成色参差，建议买带测试报告的。
- 停产后的Last-time-buy建议？如果厂里还有早期Ovation LCI/RCI机架在用，趁拆机市场还没枯竭前Last-time-buy至少2件（一用一Buffer），按ABC分类A类关键通信卡，资金占用远低于一次停机损失；新扩线直接上升级到Ovation VP平台的新EIM，旧G02别往新机架硬塞。
- 替代或升级方案及兼容性？不能直接用普通以太网卡或交换机替代，协议不兼容；官方后续代是Ovation VP的EIM（如1C312xx系列），但需要换LCI/RCI背板固件，老机架硬升可能要连带换处理器，ROI算下来不如留G02做战略囤货，请以原厂升级矩阵为准。
- 成色与防伪怎么看？拆机件重点看RJ-45端口簧片有没有发黑氧化（插拔多次会接触不良），PCB上电解电容顶部鼓包=老化快到期，原厂标贴条形码要用Emerson序列号查（但老件数据库不全）。上电看POWER绿、LINK/ACT闪、RED灯灭或备机常亮，自检不过的大概率是翻新时焊坏晶振。
